CA6140车床用轴承固定支撑箱体结构

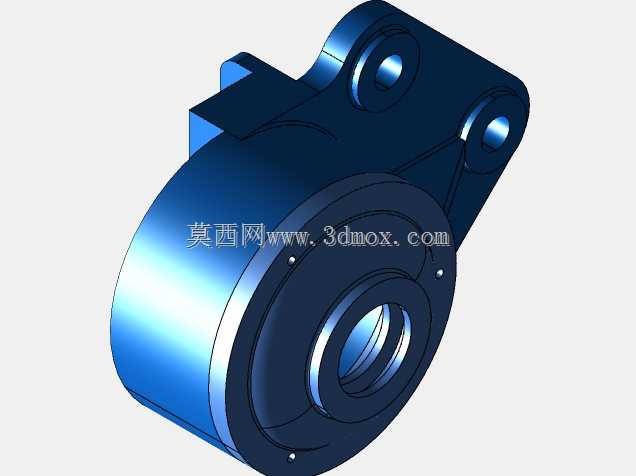

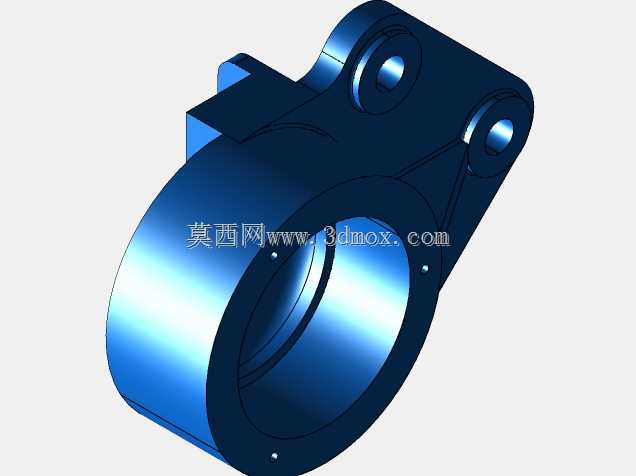

　　在普通车床的主轴传动与进给传动链路中，轴承固定箱是承担径向载荷承载、轴向位置限位、传动部件同轴度保障的核心支撑构件，这款适配CA6140系列卧式车床的轴承固定箱，主要应用于车床主轴箱侧端挂轮组支撑、进给光杠过渡支撑以及溜板箱传动分支的轴承定位场景，区别于一体式铸造的主轴箱本体，这类独立式轴承固定箱可单独完成轴承组件的预装、检修与更换，无需拆解整个主轴箱腔体，大幅降低车床日常维保的拆装工作量。从实际功能特性来看，该构件主体采用腔体式结构设计，主腔体为大直径通孔结构，用于适配深沟球轴承或者圆锥滚子轴承的外圈安装，腔体内侧预留有轴承外圈定位台阶，可限制轴承外圈的轴向窜动，台阶高度按照所选轴承的外圈宽度公差设计，预留0.02-0.

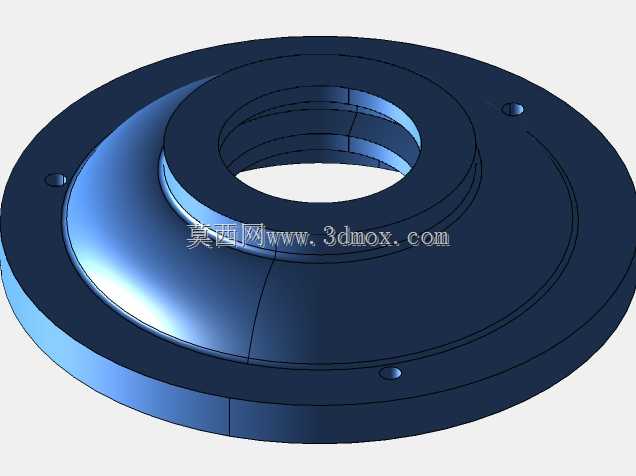

　　05mm的压紧余量，避免轴承装配后出现外圈打滑或者预紧过度的问题。箱体上部延伸出两个带同轴通孔的安装支耳，支耳孔用于穿装固定螺栓，将整个箱体锁紧在车床床身的对应安装基面上，两个支耳的孔位同轴度控制在0.02mm以内，保证装配后箱体不会出现偏斜，避免轴承内圈与轴的配合出现别劲问题。主腔体外侧的端面上均匀分布两个小直径螺纹孔，用于安装轴承端盖，端盖压紧后可实现腔体的密封，防止切削液、金属切屑进入轴承滚道内部，同时可通过端盖处的调整垫片厚度调整轴承的轴向游隙，适配不同转速、不同载荷工况下的轴承预紧需求。在设计思路上，这款固定箱充分考虑了车床加工场景的实际工况：车床运行过程中，传动部件会传递持续的径向切削载荷，同时换向、

　　启停瞬间会产生一定的轴向冲击载荷，因此箱体的壁厚按照等强度原则设计，主腔体侧壁厚度在承载方向做了局部加厚处理，支耳与主腔体的连接位置做了大圆角过渡，避免应力集中导致的长期运行开裂问题；材质选用常见的灰铸铁HT200，具备良好的减振性能，可吸收轴承运转过程中产生的振动，降低车床整体的运行噪音，同时铸铁材质的耐磨性较好，轴承安装孔的长期使用形变量小，可长期保持轴承的配合精度。从安装边界尺寸来看，主腔体的轴承安装孔直径按照标准轴承外圈的公差带设计，采用H7级公差，可与标准轴承外圈实现过渡配合，既保证装配时不会过于松旷，也便于后续轴承拆卸更换；两个安装支耳的中心距与CA6140车床床身的预装螺孔中心距完全匹配，安装面的平面度控制在0.

　　01mm以内，装配后箱体主孔的轴线与传动轴线的平行度误差不超过0.03mm/100mm，避免轴系运转时出现附加弯矩。箱体下部的轮廓做了避空设计，不会与床身上的导轨防护罩、进给管线等周边部件产生运动干涉，安装时无需额外对周边部件进行改动，可直接替换原有老化、开裂的同型号固定箱。在实际装配过程中，可先将轴承外圈压入箱体主腔体，确认轴承外圈与定位台阶完全贴合后，再将带内圈的传动轴穿入轴承，随后安装上部支耳的固定螺栓，按照对角拧紧的顺序逐步锁紧螺栓，避免单颗螺栓过紧导致箱体孔变形，最后安装侧端盖并调整垫片厚度，手动转动传动轴确认无卡滞、无异常间隙后即可完成装配。这类独立轴承固定箱相比集成在床身上的轴承支撑位，最大的优势在于损坏后可整体更换，不会破坏床身本体的结构强度，同时加工难度更低，铸件的成品率更高，适合车床备件的批量生产与储备，在普通车床的大修、项修作业中，这类构件属于经常更换的易损支撑类部件，其加工精度直接影响对应传动部位的运转平稳性，进而影响车床加工工件的表面粗糙度与尺寸精度。
