CA6140车床支座轴承二维工程设计图

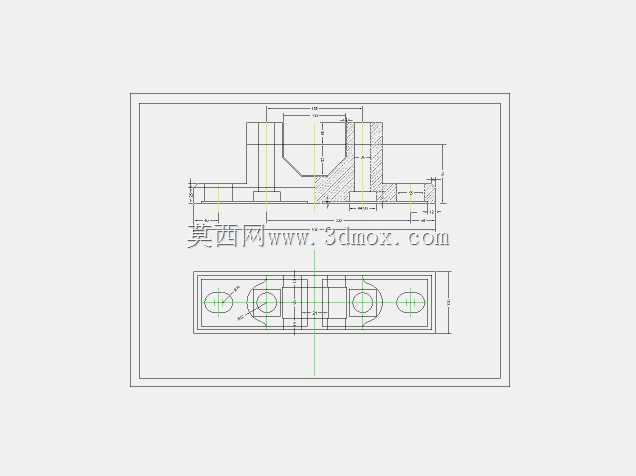

　　在普通卧式车床的进给与主轴支撑传动体系中，支座轴承是承担径向载荷、限定轴系轴向窜动的核心支撑构件，本次呈现的CA6140车床配套支座轴承二维工程图，完整覆盖了零件从毛坯成型到终检装配全流程的尺寸与形位要求，可直接作为生产加工、三维建模逆向还原、工装夹具设计的核心依据。从实际加工场景来看，该类支座轴承多用于CA6140普通车床主轴箱下方的进给传动分支、溜板箱横向进给轴的支撑点位，工作过程中需要承受轴系传递的切削反力、齿轮啮合带来的交变径向载荷，同时还要保障轴系运转过程中同轴度偏差控制在允许范围内，避免出现轴系卡滞、齿轮偏磨、传动精度下降的问题。

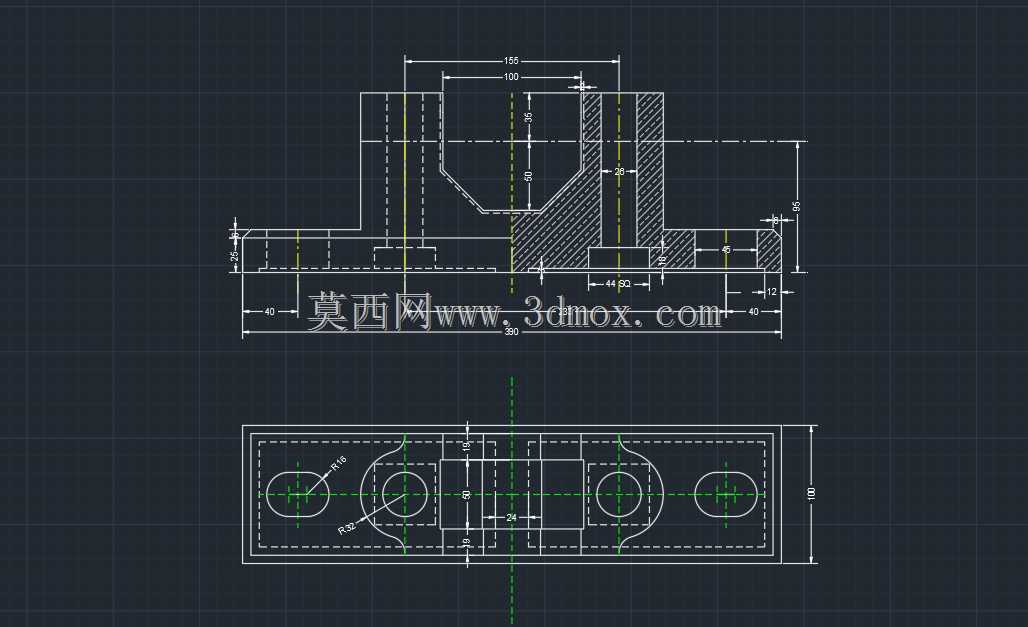

　　从设计思路层面拆解，该支座采用一体式铸铁基座结构，底部设置对称分布的四个安装沉孔，可直接通过内六角螺栓固定在车床床身的预制安装基面上，基座主体的轴承安装腔采用阶梯孔设计，可适配深沟球轴承与推力轴承的组合安装，满足不同方向载荷的承载需求；图纸中通过不同图层区分了轮廓线、中心线、剖面线、尺寸标注线，加工人员可快速识别不同加工要素的边界，其中主视图采用全剖视表达，清晰呈现了安装腔的内部深度、壁厚、退刀槽位置，俯视图则完整标注了底部安装孔的孔距、安装面的外形轮廓尺寸，所有尺寸标注均从设计基准出发，避免了加工过程中的尺寸链换算误差。

　　从安装边界与外形尺寸来看，该支座总长度为190mm，总宽度为80mm，轴承安装腔的中心高度距离底部安装面为65mm，底部四个安装孔的横向孔距为140mm，纵向孔距为40mm，沉孔深度为6mm，可适配M12规格的安装螺栓；轴承安装腔的主配合孔直径为62mm，与轴承外圈采用基孔制过渡配合，配合公差选择H7/k6，既保障轴承安装后的定位精度，又避免过盈量过大导致的轴承外圈变形，安装腔端部设置有密封槽，可加装毡圈油封，避免车床加工过程中的切削液、金属碎屑进入轴承内部，延长轴承的维护周期。

　　在实际建模与生产转化过程中，该二维图可直接作为三维参数化建模的草图依据，建模时可先根据俯视图绘制基座的外形轮廓与安装孔位置，拉伸生成基座主体后，再根据主视剖视图切除轴承安装腔、退刀槽、密封槽等结构，最后添加倒角、圆角等工艺特征即可完成三维模型的构建；加工过程中需要先对底部安装面进行铣削加工，保障安装面的平面度不超过0.02mm，再以安装面为定位基准镗削轴承安装孔，保障孔的圆柱度与同轴度要求，所有加工面的粗糙度要求均在图纸上做了明确标注，配合面粗糙度为Ra1.6，非配合安装面粗糙度为Ra6.3，可匹配CA6140车床常规的加工工艺能力，无需额外的特种加工工序即可完成生产。

　　从设备运维的角度来看，该类支座轴承属于车床的易损支撑部件，长期满负荷切削加工后容易出现安装孔磨损、轴承位变形的问题，这份二维图纸可作为配件测绘、替换件加工的标准参照，避免配件采购过程中出现尺寸不匹配、安装位偏差导致的装配问题，同时也可作为机床改造过程中轴系支撑位置调整的设计参考，通过调整安装孔位、中心高度即可适配不同规格的传动轴与轴承组合，拓展车床的加工适配范围。
