TTT167型表贴式混频器封装结构设计

　　在射频通信链路、微波测试设备、信号处理板卡的硬件设计环节，混频器是实现信号频率变换的核心无源器件，这类器件的封装结构直接决定了板卡集成后的信号完整性、装配可靠性与空间利用率，本次呈现的TTT167型混频器封装结构，正是针对高密度表贴装配场景完成的结构设计。从实际应用场景来看，这类封装的混频器多用于通信基站的射频前端模块、频谱分析仪的信号通路、雷达接收组件的变频单元，以及工业无线通信设备的信号处理板上，需要兼容常规SMT回流焊工艺，能够在标准PCB板卡上完成自动化贴装，不需要额外的通孔焊接工序，适配当前电子制造行业主流的表面贴装生产流程。

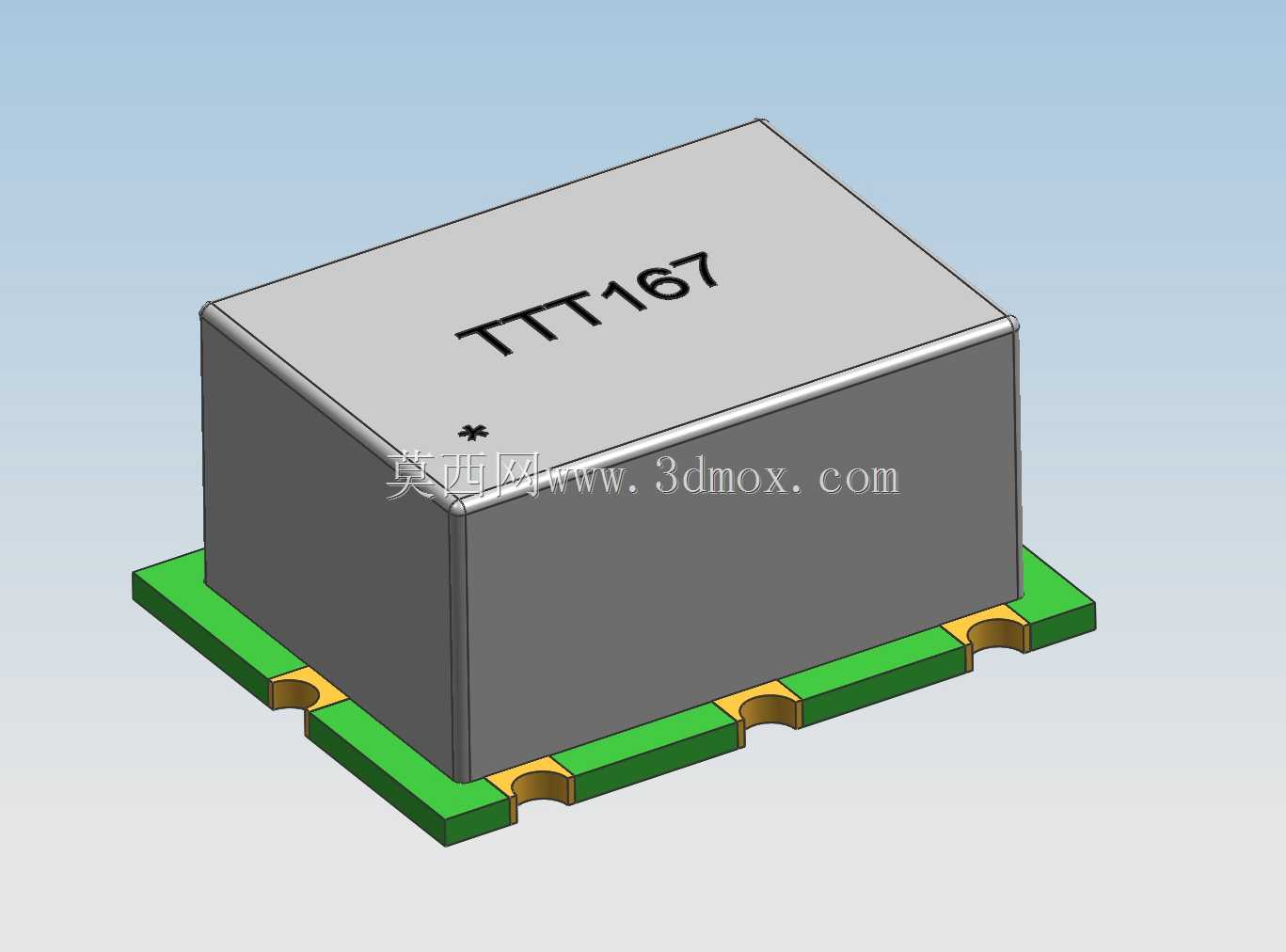

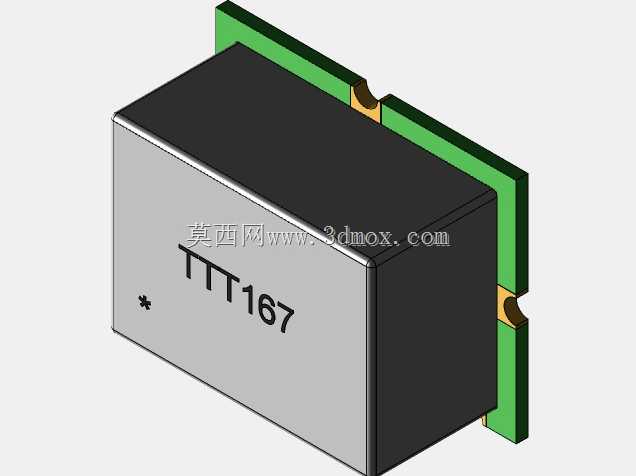

　　从结构设计思路来看，整个封装采用金属屏蔽腔体加侧边引出端的组合形式，主体腔体为矩形金属壳，表面做哑光导电氧化处理，既可以实现内部混频电路的电磁屏蔽，避免外界射频信号干扰内部变频过程，也能防止器件自身的信号向外辐射影响板卡上其他敏感电路。腔体的侧壁与底部做了圆角过渡处理，没有尖锐的机加工棱角，一方面可以降低生产过程中边角磕碰导致的壳体变形风险，另一方面在回流焊过程中，圆角结构能够让焊锡更顺畅地浸润焊接面，减少虚焊、立碑等SMT装配缺陷。器件的引出端采用半圆弧缺口式的焊盘设计，分布在器件与PCB接触的两侧边，每个引出端的位置都做了限位凸台，凸台高度与PCB表面焊锡膏印刷厚度匹配，贴装时器件可以通过凸台与PCB上的丝印框快速对位，不需要额外的视觉校准就能达到±0.1mm的贴装精度，能够适配高速贴片机的生产节拍。

　　从安装边界与尺寸配合来看，该封装的整体外形为规整矩形，长宽尺寸控制在标准表贴射频器件的通用规格范围内，厚度方向预留了足够的内部空间容纳混频电路基片，同时不会超出板卡堆叠时的器件高度限制，在多板卡堆叠的机箱设备中，不会因为器件高度过高导致板间干涉。器件底部为平整金属面，贴装时可以与PCB上的接地焊盘充分接触，既能够保证良好的接地性能，降低信号传输过程中的插入损耗，也可以在器件工作时通过底部焊盘将工作产生的热量传导到PCB的散热铜皮上，不需要额外加装散热结构就能满足常规功率下的散热需求。封装两侧的绿色部分为高温绝缘基材制作的定位挡边，挡边高度略高于金属腔体的侧边，在自动化贴装的吸嘴取料过程中，挡边可以为吸嘴提供稳定的吸附平面，避免吸嘴直接接触金属壳体表面导致的打滑、取料偏位问题，同时挡边在焊接完成后可以起到应力缓冲的作用，当PCB板受到外力产生轻微形变时，绝缘挡边可以吸收部分形变应力，避免金属壳体与引出端的连接位置出现应力断裂，提升器件在振动、冲击环境下的连接可靠性。

　　在实际选型适配过程中，这类封装的混频器可以直接替换同封装规格的其他变频器件，不需要修改PCB的封装焊盘设计，能够缩短硬件迭代的设计周期。结构设计时充分考虑了量产装配的工艺性，所有结构特征都不需要特殊的定制加工工序，金属壳体采用常规的冲压加电镀工艺就能完成生产，绝缘挡边采用标准注塑工艺成型，引出端采用标准的引线框架加工，整体生产成本可控，适合批量生产应用。另外，壳体表面的标识采用激光打标工艺，标记清晰耐磨，不会因为回流焊的高温或者长期使用出现标识脱落的问题，方便生产过程中的器件识别与售后维修时的器件核对。在焊接可靠性方面，引出端的焊盘面积做了优化设计，既保证了足够的焊接强度，能够承受常规的机械外力拉扯，也不会因为焊盘面积过大导致焊接时焊锡量过多，引发相邻焊盘之间的锡珠短路问题，适配常规的焊锡膏印刷钢网设计，不需要针对该器件单独定制特殊厚度的钢网，能够直接融入现有SMT生产线的工艺参数体系，减少生产端的工艺调整成本。
