CA6140车床用圆柱套筒连接结构

　　在普通卧式车床的进给传动与主轴辅助连接环节，这类圆柱套筒构件是承担轴系对接、扭矩传递与径向定位的核心配套零件，常应用于CA6140这类通用卧式车床的溜板箱传动链、光杠与进给箱的过渡连接部位，也可适配同规格普通车床的挂轮架辅助支撑、操纵杆联动连接场景。从实际工况来看，车床运行过程中该类套筒需要承受持续的径向载荷与间歇性的扭转冲击，同时要适配轴系运转时的微量同轴度偏差，因此结构设计上需要兼顾刚性与装配容错性。

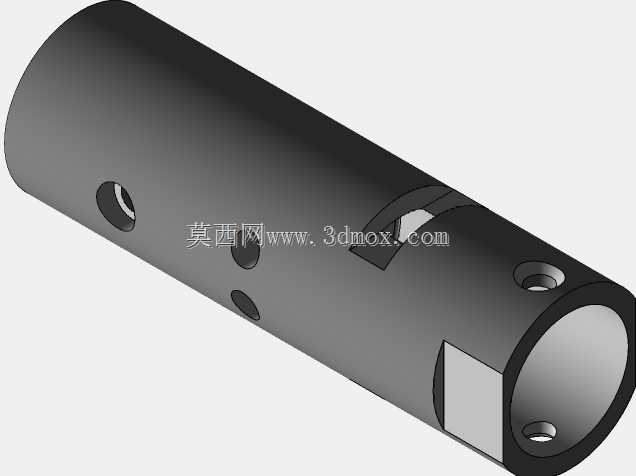

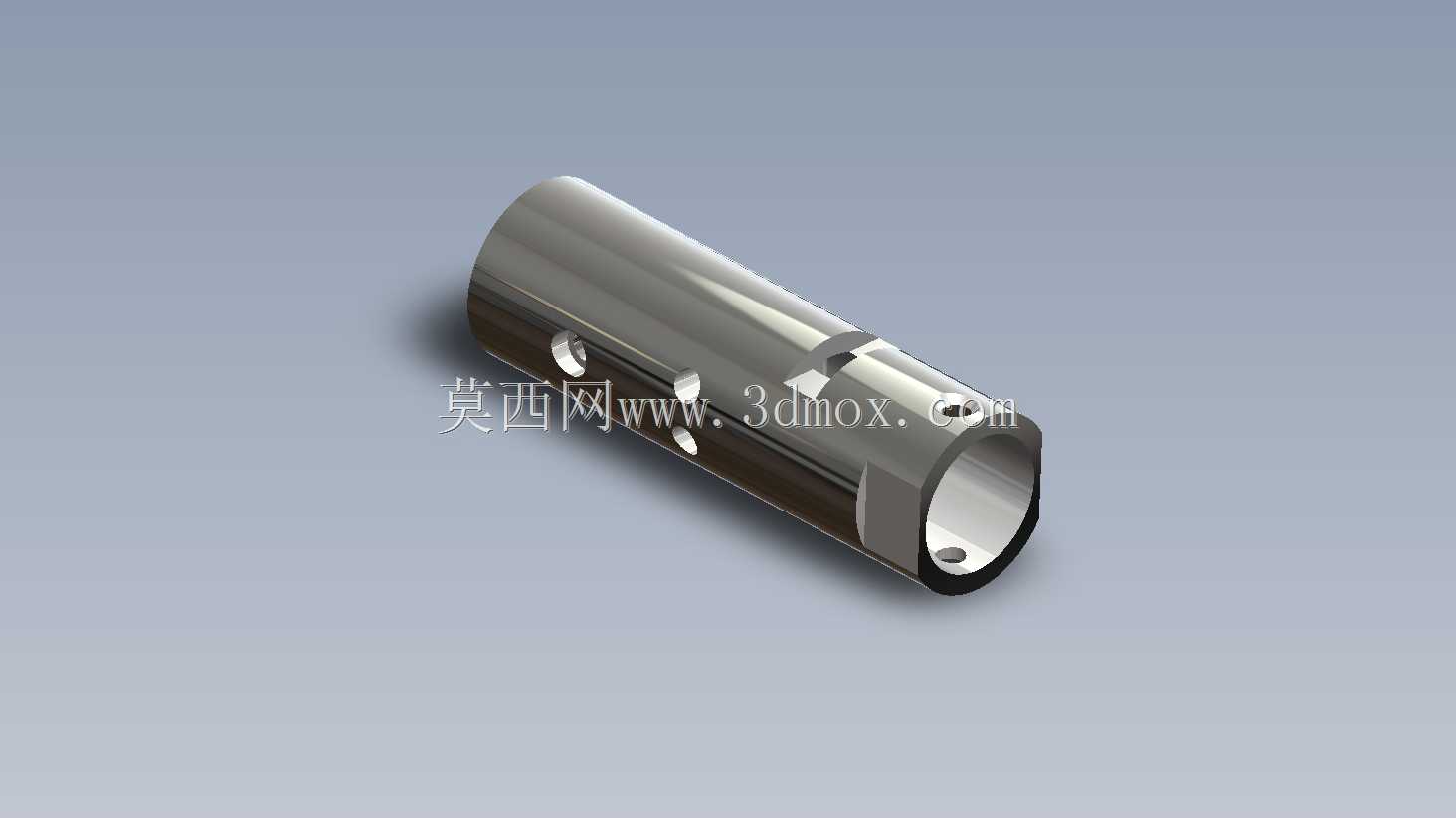

　　该套筒主体采用空心圆柱结构设计，内孔为高精度光面加工面，用于与对接轴形成间隙配合或过渡配合，保证轴件穿入后可实现周向扭矩传递，同时预留合理的装配公差，避免轴系热胀冷缩引发的卡滞问题。筒身外壁加工有径向定位孔与轴向卡槽，径向孔用于穿装紧定螺钉，实现套筒与内部轴件的轴向锁止，防止设备启停、正反转切换时套筒与轴件发生相对窜动；轴向卡槽则用于与外部拨叉或定位键配合，实现套筒的轴向位置限定，或是在滑移式传动结构中为套筒的轴向移动提供导向。筒身两端做了倒角处理，既方便装配时轴件的顺利导入，也能去除加工毛刺，避免装配过程中刮伤配合面的精度层。

　　从设计思路层面，这类套筒的尺寸设定完全匹配CA6140车床的原有安装边界，内孔直径与对接光杠、操纵轴的轴径保持一致，筒身外径适配安装位置的支座孔径，整体长度覆盖两个对接轴端的连接重叠区域，同时预留紧定螺钉的安装操作空间。壁厚设计上兼顾了强度与轻量化需求，既保证在车床最大进给扭矩下筒身不会发生扭转变形，也避免过度增加传动链的转动惯量，影响进给动作的响应灵敏度。筒身的定位孔位置经过精准核算，对应轴件上的定位凹坑位置，保证锁止后螺钉可完全卡入凹坑，不会在长期运转中出现松脱。

　　实际应用中，这类套筒除了基础的连接传力作用，还可承担一定的径向支撑功能，当两个对接轴的支撑座存在少量同轴度误差时，套筒的空心结构可通过微量的弹性形变抵消偏差，避免轴件出现别劲、磨损加剧的问题。表面处理上，筒身采用金属光亮加工面，既可以直观观察加工表面的粗糙度与加工缺陷，也能在装配时减少与支座孔的摩擦阻力，压装或滑装过程更加顺畅。卡槽的加工精度直接影响套筒的定位可靠性，槽宽与配合键的宽度采用小间隙配合，槽的深度保证键的啮合长度足够，避免传动过程中出现键侧压溃、滑脱的问题。

　　在车床的日常维护与备件更换场景中，这类套筒属于易损传动配件，当长期运转后出现内孔磨损、定位孔滑牙、卡槽变形等问题时，会导致进给传动卡顿、操纵杆动作失效、传动异响等故障，因此备件的结构尺寸需要完全匹配原机的安装要求，才能保证替换后设备的传动精度恢复到原有水平。建模过程中需要重点关注各特征的位置公差，比如径向孔相对于内孔轴线的垂直度、卡槽相对于内孔轴线的对称度，这些形位公差直接影响零件的装配适配性与实际使用寿命，若公差控制不当，装配后会出现轴系转动阻力大、螺钉锁止不牢、定位偏移等问题，直接影响车床的正常运行。
