800mm外壳卧式管壳式换热设备结构

　　这款卧式管壳式换热结构，外壳公称直径取800mm，是工业热交换场景里应用覆盖面极广的通用换热单元，在化工溶剂冷却、暖通供热汽水换热、轻工工艺流体温度调控、冶金循环水余热回收等场景都能见到同规格结构的身影。从实际工程落地的角度看，这类设备的核心作用是实现两种不同温度流体之间的热量传递，既可以把高温工艺介质的热量回收用来预热待加工物料，也能通过冷却介质把过热的工艺流体降到反应所需的温度区间，是流程工业里保障工艺温度参数稳定的核心静设备。

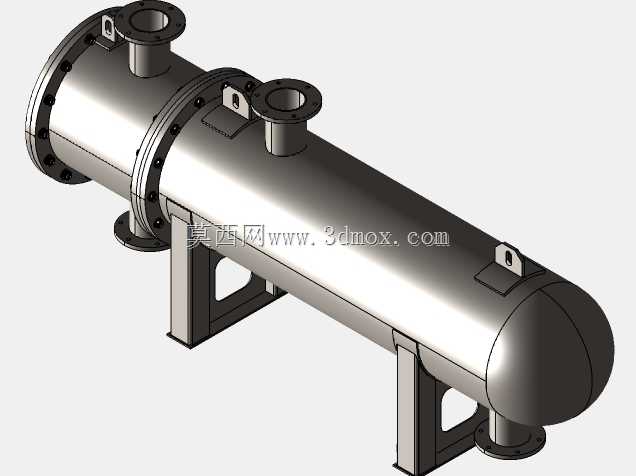

　　设计过程中首先要兼顾壳程与管程的流体流通效率，筒体采用等径直筒加椭圆形封头的结构，相比锥形封头或者平盖结构，椭圆形封头的应力分布更均匀，在同等承压等级下可以选用更薄的板材，降低设备整体自重。筒身上布置的四个接管，分别对应壳程的进出口与管程的进出口，接管端部全部采用带螺栓孔的法兰结构，方便现场和工艺管道做法兰连接，不需要额外焊接配管，能减少现场安装的焊接工作量，也便于后期检修时的拆装作业。所有接管的伸出长度都预留了法兰安装、螺栓紧固的操作空间，不会出现螺栓拧装时和筒壁干涉的问题。

　　支撑结构选用的是鞍式支座，三个鞍座沿筒体轴向布置，相比双鞍座结构，三鞍座可以更好地分担长筒体的自重载荷，避免大直径长筒体在充液状态下出现中部挠曲变形，每个鞍座的底板都预留了地脚螺栓安装孔，安装时可以直接和混凝土基础或者钢结构机架做固定连接，支座的立板和筒体之间采用全焊透角焊缝连接，焊缝高度经过核算，能满足设备满水状态下的承重要求，同时支座上开设的减重孔既可以降低支座自重，也能作为现场安装时的吊装穿绳位，方便设备的移位与吊装对位。

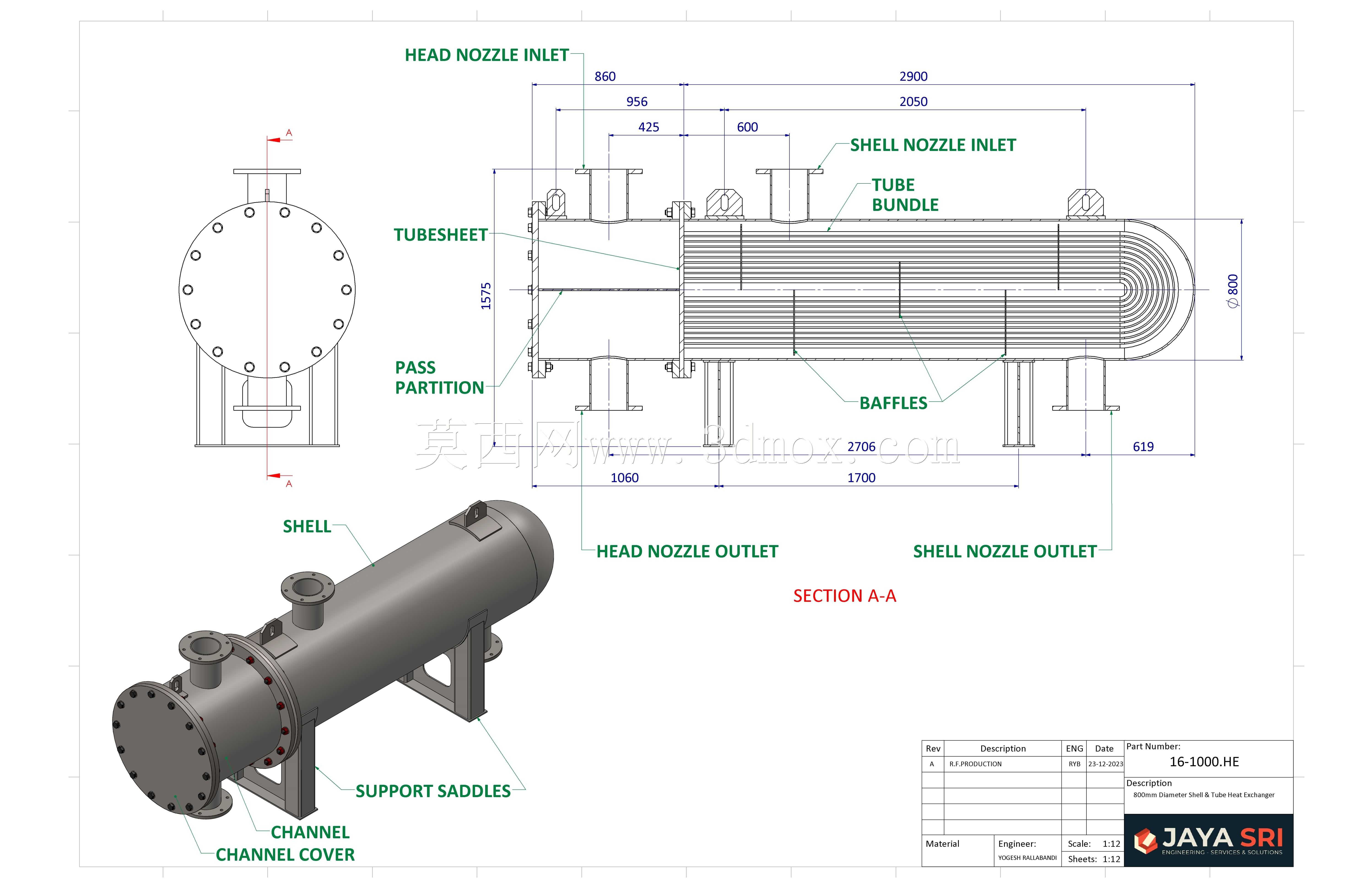

　　管板与筒体的连接采用法兰夹持式结构，筒身两端的法兰和管板法兰通过一圈均布的螺栓紧固，法兰之间加装密封垫片，这种结构的好处是后期需要检修管束、清理管程结垢的时候，只需要拆开端部法兰就能抽出管束，不用切割筒体焊缝，大幅降低检修的工作量。筒身上还布置了多个小型吊耳，分别位于封头顶部、筒体中部上方，这些吊耳的位置经过重心核算，吊装时可以保证设备处于水平状态，不会出现倾斜导致管束移位或者法兰密封面磕碰的问题。

　　从安装边界来看，800mm直径的筒体加上两侧接管、鞍座的总宽度，在做车间布置或者撬装集成的时候，需要预留至少1.2倍筒体直径的侧向操作空间，方便后期拆装法兰螺栓、做管口检漏作业；轴向长度方向要在管程封头侧预留出和管束长度相当的抽芯空间，避免后期检修时没有足够空间抽出管束。设备的所有接管的方位都做了统一排布，壳程的进出口分别位于筒体上下侧，管程的进出口位于两端封头的轴向位置，这种排布方式可以让壳程流体在筒体内形成更充分的错流，减少流动死区，提升整体换热效率，同时也能避免流体直接冲刷管束局部位置，延长管束的使用寿命。

　　在结构细节处理上，筒身的焊缝全部采用对接焊结构，所有棱角位置都做了圆弧过渡，避免应力集中，法兰的密封面采用突面结构，适配常用的非金属软垫片或者缠绕垫片，能满足中低压工况下的密封要求，不会出现介质泄漏的问题。鞍座的底板做了铣平处理，保证安装时和基础面的接触面积足够，不会出现局部应力过大导致基础压溃的问题。整体结构没有多余的装饰性设计，所有结构特征都服务于承压、换热、安装、检修的实际工程需求，完全符合压力容器的结构设计逻辑，建模时的所有尺寸都按照工程实际的比例关系搭建，各个部件的装配关系清晰，没有出现干涉或者装配逻辑错误的问题，可以直接作为同规格换热设备设计的结构参考，也能用于撬装换热机组的集成装配模拟，校验设备和周边管道、机架的安装干涉情况。
