夹装式外置电脑摄像头结构设计

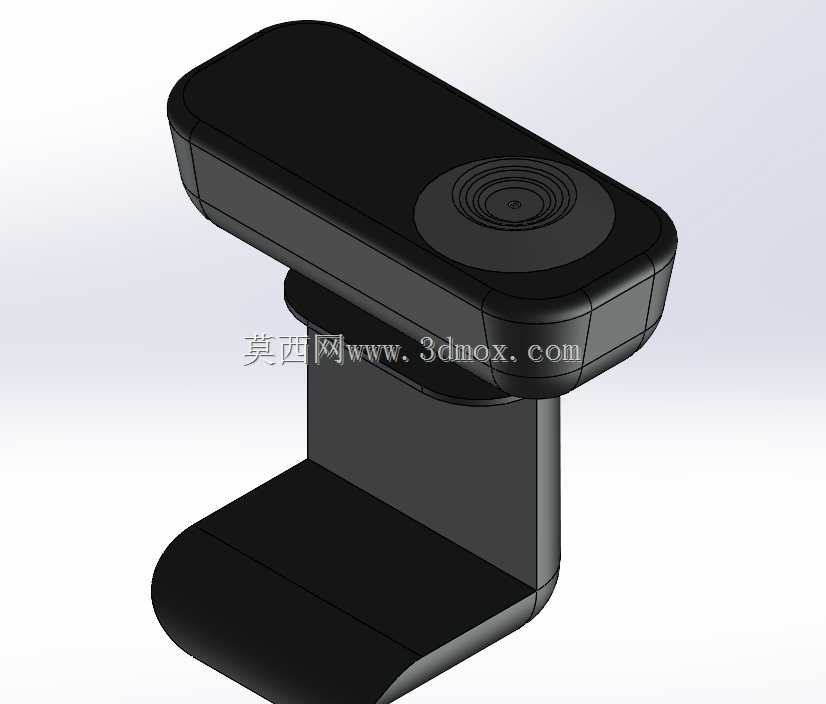

　　这款夹装式外置摄像头的结构设计，首先围绕桌面办公、远程会议、家用直播等高频使用场景做了适配，区别于传统固定式摄像头，其核心的夹装底座结构可以适配不同厚度的显示器上沿、笔记本屏幕边框，甚至桌面边缘的薄型隔板，安装时不需要额外粘贴固定件，也不会在设备表面留下胶痕，夹体的接触面做了圆弧过渡处理，避免夹紧时刮花屏幕边框的涂层或塑料表面。从功能实现层面看，镜头模组安置在上方的长圆形主机壳内，主机壳与下方的支撑立柱之间预留了小范围的俯仰调节间隙，用户可以根据自身坐姿高度、屏幕摆放角度调整镜头的俯仰角度，不需要挪动整个摄像头的夹装位置就能获得合适的取景范围，镜头区域做了同心圆凹陷设计，既可以在结构上保护最外侧的镜片不被平面剐蹭，

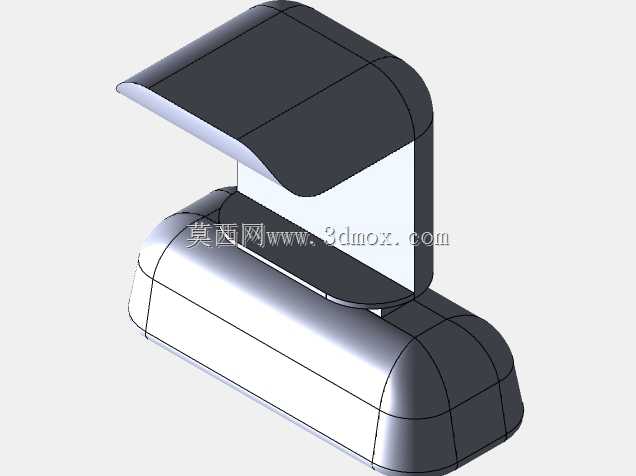

　　也能在装配时给镜片、滤光片、感光元件的同轴定位提供基准面，减少装配过程中的光轴偏移问题。设计过程中优先考虑了日常使用的磕碰风险，整个外壳所有的棱边都做了R角倒圆处理，没有尖锐的直角结构，一方面是避免用户调整角度时被棱角划伤，另一方面也能降低跌落时外壳应力集中导致的开裂概率，外壳的分模线设置在主机壳的侧面中线位置，装配时上下壳通过卡扣配合内侧的定位柱固定，不需要额外打螺丝，既提升了装配效率，也让外壳外观更简洁没有外露的螺丝孔。支撑立柱采用了窄型的薄壁结构，在保证足够支撑强度的前提下尽可能缩小自身的遮挡面积，夹装在屏幕上沿时不会挡住屏幕顶部的显示区域，底座的夹体部分做了下探式的圆弧托边，夹装时托边会贴合在屏幕的背面，

　　配合夹体上方的压边形成稳定的夹持力，夹体的开合角度做了限位设计，最大开合距离可以覆盖常规轻薄本到厚重台式显示器的边框厚度，同时不会因为开合角度过大导致夹体的连接部位出现塑性变形。从安装边界来看，整个摄像头的主机部分长度控制在常规电脑摄像头的通用尺寸范围内，夹装后整体突出屏幕背面的距离很小，不会和屏幕后方的支架、壁挂件产生空间干涉，镜头的中心高度在夹装到常规24寸显示器上沿时，刚好和普通用户坐姿时的视线高度齐平，不需要额外垫高就能获得自然的拍摄视角，避免出现仰视拍摄导致的画面变形。结构设计时还考虑了线材的走向，主机壳的尾部预留了线材出线口，线材可以顺着支撑立柱向下走线，不会杂乱的搭在屏幕正面影响观感，

　　内部的PCB板通过定位柱固定在主机壳的下壳内侧，感光元件的安装面和镜头安装座做了垂直基准校准，保证成像时的画面不会出现倾斜，夹体内部没有设置复杂的转动关节，减少了长期使用后关节松动导致镜头下垂的故障概率，整体结构件数量少，装配工序简单，适合批量生产时的成本控制，日常使用时不需要复杂的调试，夹装到对应位置后调整俯仰角度即可正常使用，适配绝大多数日常视频采集的使用需求。
