英特尔Realsense d435深度相机防护外壳结构

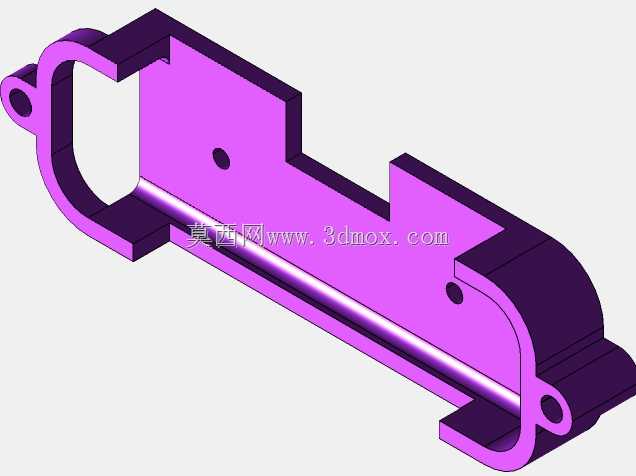

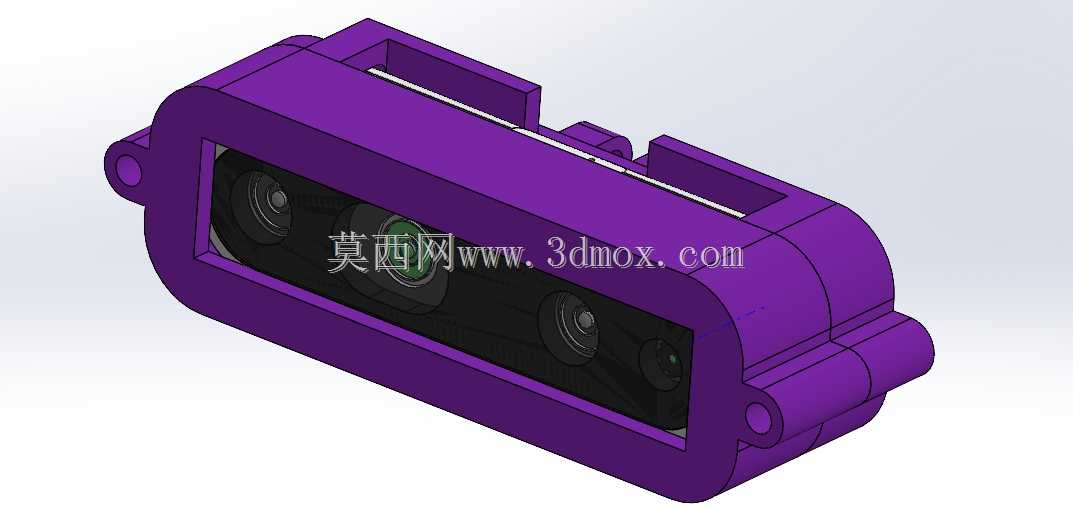

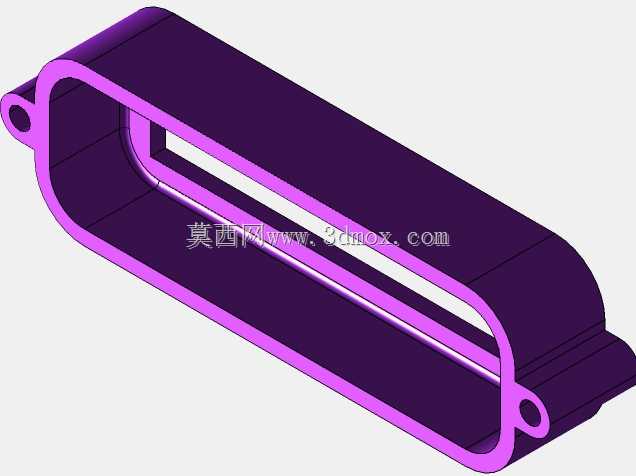

　　在工业视觉检测、移动机器人导航、三维重建扫描、人机交互设备集成这类场景里，深度相机的外露光学组件与核心电路板很容易受车间粉尘、切削液飞溅、装配碰撞、日常剐蹭的影响，出现镜头刮花、接线松动、壳体开裂的问题，直接导致深度数据采集偏差甚至设备报废，这类感知硬件的防护结构一直是集成端结构设计里容易被忽略但直接影响设备长期稳定性的环节。这款针对英特尔Realsense d435深度相机设计的防护外壳，核心设计逻辑是在完全不遮挡相机光学视场、不干扰深度测距与RGB图像采集的前提下，给相机本体提供全周的物理防护，同时兼顾安装适配的灵活性。从结构形态来看，外壳采用分体扣合式的腔体设计，主体腔体完全包覆相机的塑料本体与侧边接线区域，正面预留精准的光学窗口开口，开口边缘做了内收的挡边设计，既可以避免外部硬物直接触碰镜头表面，也能减少环境杂光从镜头侧边射入对成像质量的干扰，窗口的尺寸边界严格匹配d435的多镜头排布，包括左右红外深度镜头、中间RGB镜头以及右侧红外投射器的通光需求，不会出现视场被壳体遮挡导致深度点云缺失的问题。外壳两侧设计了带安装孔的凸耳结构，安装孔的孔位与孔距做了通用化适配，既可以通过螺栓直接固定在机器人机身、检测工位支架、AGV车体的安装平面上，也可以搭配角度调节支架实现俯仰角度的微调，满足不同安装场景下的视场对准需求；壳体侧边预留了接线避让槽，相机的USB数据线可以从槽位平顺引出，槽位边缘做了圆角过渡，

　　避免长期使用过程中线材被壳体锐边割破绝缘层，同时槽位的尺寸刚好卡紧线材的接头根部，能减少设备移动过程中线缆晃动拉扯导致的接口松脱问题。壳体的上下扣合面设计了定位止口，装配时可以快速对齐上下壳体，不需要反复调整位置就能保证所有开口、孔位的同轴度，扣合后可以通过侧边的螺丝或者卡扣实现紧固，装配完成后整体密封性可以满足常规工业车间的防尘防泼溅需求，不需要额外做密封胶填充就能阻挡大部分粉尘与飞溅的液滴进入腔体内部。从安装边界来看，外壳的整体外轮廓尺寸比相机本体单边大出3-5mm的防护余量，既不会因为壳体过大占用过多安装空间，也能在相机受到侧向碰撞时，通过外壳的凸台结构先承接冲击力，避免外力直接作用在相机本体上；壳体的壁厚做了均匀化设计，

　　整体壁厚保持在2mm左右，既保证了足够的结构强度，在受到常规磕碰时不会出现开裂变形，也不会因为壁厚过大导致整体重量过高，给安装载体带来额外的负载负担，尤其是在搭载在轻型无人机、小型协作机器人这类对负载重量敏感的平台上时，轻量化的防护外壳不会影响设备的运动灵活性。在实际集成应用中，这类定制化的防护外壳可以解决原厂相机外壳防护等级不足的问题，原厂d435相机本身的壳体仅适合室内无尘环境使用，在有粉尘、轻微飞溅、人员走动频繁的工业现场，没有防护的相机平均故障间隔会大幅缩短，而这款外壳的包覆设计可以让相机适应更多复杂的作业场景，比如在物流分拣线的体积测量工位，外壳可以阻挡快递包裹表面掉落的灰尘与包装碎屑落在镜头上；在服务机器人的导航模块上，

　　外壳可以避免机器人移动过程中碰到周边障碍物直接撞坏镜头；在三维扫描的手持设备集成中，外壳的圆润边角设计也能提升手持操作的握持手感，避免锐边划伤操作人员。设计过程中也充分考虑了散热需求，相机在长时间工作时主控芯片会产生一定热量，壳体的内壁与相机本体之间预留了均匀的空气间隙，不会紧贴相机表面阻碍热量散发，同时壳体背部可以根据需求开设细微的散热孔，在不影响防护性能的前提下保证腔体内的空气流通，避免相机因为过热出现降频、帧率下降的问题。另外外壳的结构设计也兼容后期的配件扩展，比如可以在壳体顶部预留的安装槽位加装滤光片固定架，在强光环境下搭配窄带滤光片提升深度相机的抗干扰能力，也可以在侧边加装补光灯的安装位，在低光照环境下为RGB镜头提供补光，不需要额外设计独立的补光灯支架，减少集成时的零件数量与装配工作量。
