儿科医用雾化呼吸面罩组件结构设计

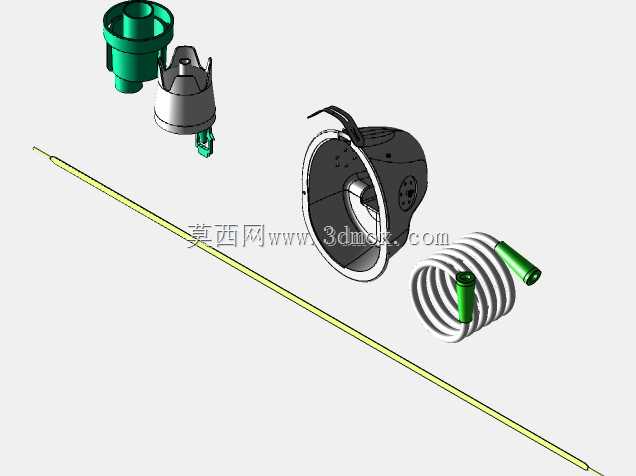

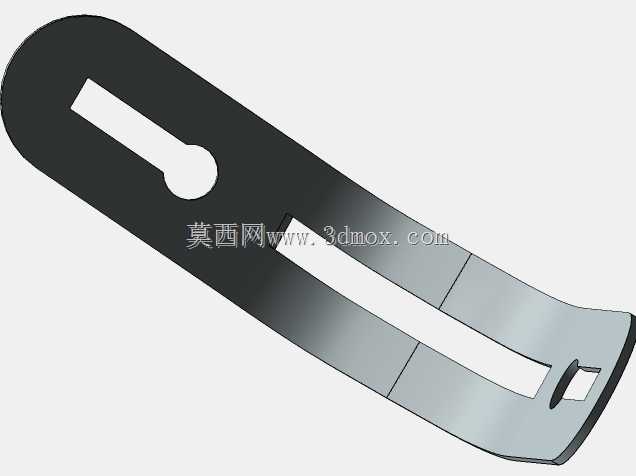

　　这套儿科雾化面罩组件，是面向门诊雾化治疗、家庭居家雾化护理场景开发的配套耗材结构，整套组件覆盖药液承接、雾化输出、呼吸贴合、管路导气全功能模块，适配主流压缩式、网式雾化主机的输出接口，可直接替换同规格一次性或可重复消毒使用的雾化面罩配件。

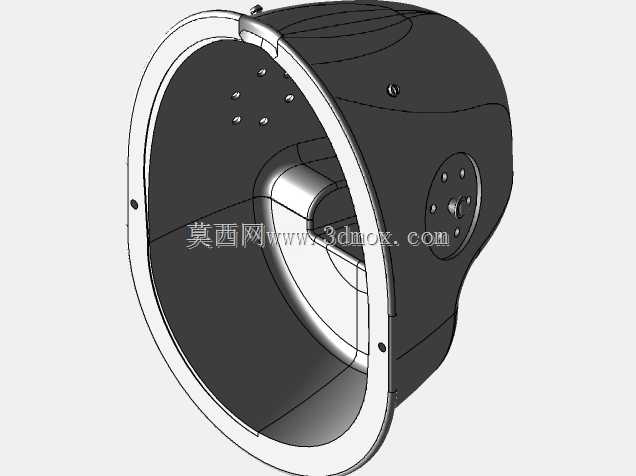

　　从实际临床使用的需求出发，整套结构的设计首先围绕儿童面部贴合度做了核心优化，面罩主体采用软质接触边缘的轮廓设计，曲面弧度贴合3-10岁儿童颧骨、鼻梁、下颌的面部轮廓曲线，避免硬质边缘压迫皮肤造成压痕，同时保证佩戴时的密封性能，减少雾化药液从边缘泄漏造成的药效损耗。面罩主体上设置的单向排气阀结构，可在患儿呼气时及时排出呼出的废气，避免二氧化碳在面罩腔体内潴留，吸气时阀片自动闭合，保证雾化药液随吸气气流进入呼吸道，这个阀片的安装位做了嵌入式卡槽设计，更换阀片无需额外工具，按压即可完成拆装，适配日常耗材更换的操作需求。

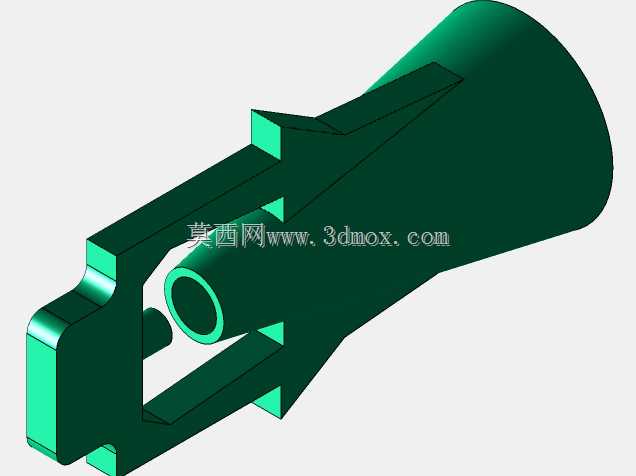

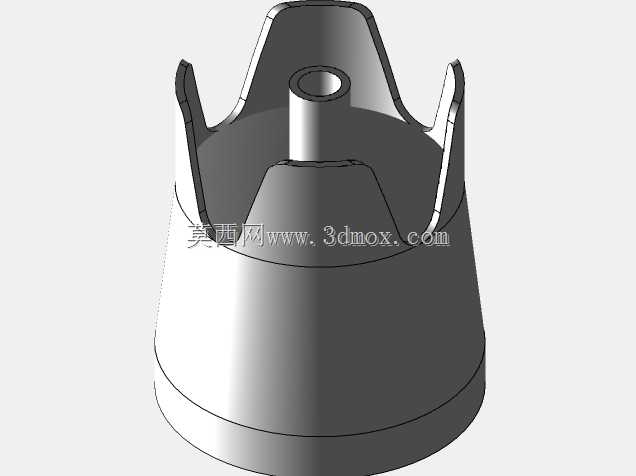

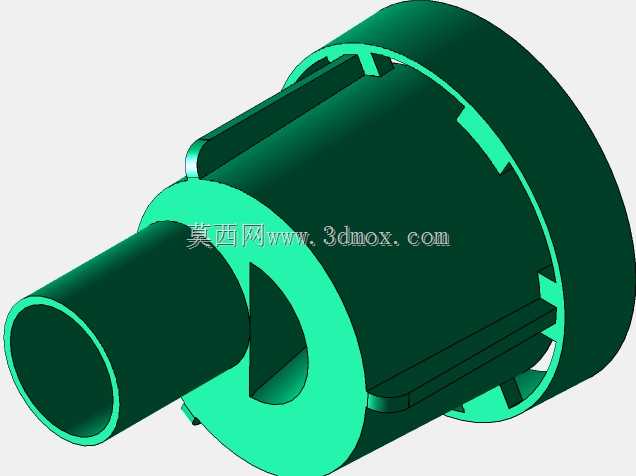

　　药液承接的雾化杯组件采用上下分体式结构，上部的杯盖设置了标准的锥度接口，可直接对接雾化主机的出雾口，下部的药液仓做了刻度标识的结构预留，仓体底部的导液槽做了倾斜角度设计，即使患儿佩戴时头部有小幅偏转，剩余药液也能汇聚到雾化片的工作区域，避免药液残留造成的浪费，也能减少低液位时雾化中断的问题。雾化杯和面罩的连接采用旋转卡扣结构，对位后旋转30度即可锁定，连接后可承受日常拉扯不脱落，同时拆卸时只需反向旋转即可分离，方便拆分后做浸泡消毒处理。

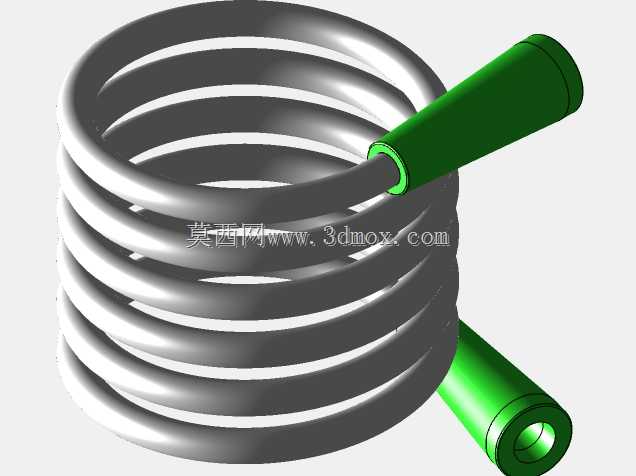

　　导气管路部分采用了柔性波纹管路搭配硬质接头的组合结构，波纹段的弯曲半径可小至15mm，患儿翻身、活动时管路可随姿态弯曲，不会出现管路折瘪堵气的问题，管路两端的硬质接头做了防滑滚花结构，插拔时手指施力不易打滑，接头的密封面做了圆弧过渡，插入对接后可保证气密性，不会出现漏气导致的雾化压力不足问题。管路末端的接口同时兼容标准的氧气终端接口，在需要联合氧疗的场景下，无需更换管路即可直接对接供氧设备。

　　整套组件的安装边界做了统一的尺寸规范，面罩主体的最大外轮廓尺寸为102mm*88mm，佩戴时从鼻梁到下颌的覆盖长度为76mm，适配绝大多数儿童的面部尺寸；雾化杯的总高度为63mm，最大直径42mm，加注药液后的整体重量控制在28g以内，佩戴时不会对面部造成过大的压迫负担；导气管路的标准长度为1.8m，足够覆盖主机放置在桌面、患儿坐卧在旁的使用距离，管路外径12mm，内径8mm，气流阻力控制在临床要求的阈值以内，不会增加患儿的呼吸阻力。

　　在结构细节的处理上，所有零部件的边缘都做了R0.5以上的圆角处理，没有尖锐棱角，避免儿童触碰、佩戴时划伤皮肤；所有配合的卡扣、卡槽结构都做了导向斜角，装配时无需精准对位即可顺利卡合，适合医护人员、普通家长快速组装使用；接触皮肤的面罩边缘部分做了加厚的软胶层结构预留，建模时已经预留了软胶二次包胶的壁厚空间，后续开模生产时可直接采用硬胶骨架加软胶包边的工艺，无需额外调整结构。另外整套结构的拆分件都考虑了注塑生产的拔模角度，所有筋位、卡扣的拔模斜度不小于1度，避免生产时出现粘模、拉伤的问题，零件壁厚控制在1.2-1.8mm之间，壁厚均匀过渡，减少注塑生产时的缩痕、翘曲风险。

　　针对可重复消毒的使用场景，所有硬质零件的结构都没有清洁死角，拆分后各个零件的内表面都可直接接触消毒液、流动水，没有难以清洁的窄缝、盲孔结构，避免消毒后残留药液、污渍滋生细菌；软质管路的内壁做了光滑面设计，减少药液冷凝水附着在管壁上，使用后甩动即可排出管内的积液，降低管路发霉的风险。
