电源挂载式Blink基座支撑固定结构

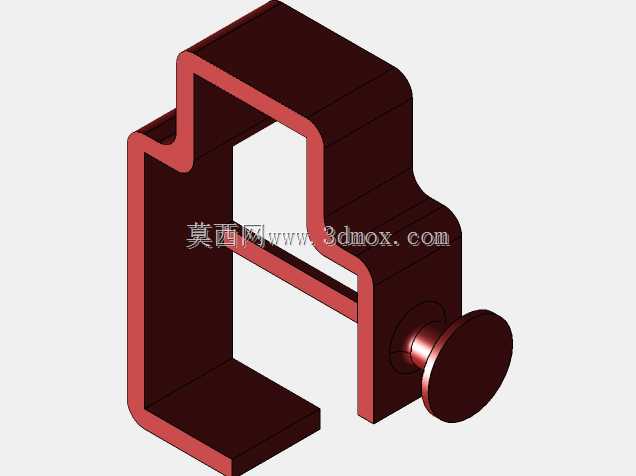

　　在桌面电子实验、小型工控设备搭建的场景里，供电单元的走线规整与固定一直是容易被忽略却影响整体布局可靠性的细节，这款挂载式支撑结构正是针对ATX类标准电源的侧边挂载需求设计，用来固定Blink相关功能模块，避免模块悬空拉扯线材、或是在设备挪动过程中出现磕碰移位的问题。从结构形态来看，整体采用C型抱合式的主体框架，框架的内槽尺寸完全匹配标准ATX电源的侧边壳体厚度，安装时无需在电源壳体上额外打孔，直接将C型槽卡在电源的金属壳体边缘即可完成初步定位，槽体内侧做了微小的倒角处理，既能够在卡装时引导壳体顺利入位，也能避免尖锐棱边刮花电源的喷塑表层，破坏原有壳体的防锈涂层。主体框架的侧向延伸出带圆柱凸台的安装位，

　　凸台的直径与Blink基座的安装孔位精准适配，安装时只需要将基座对准凸台推入，就能完成模块与支撑结构的对接，凸台根部做了圆角过渡，能够分散模块挂载后产生的弯矩，避免长期受力后出现应力集中导致的结构断裂。设计过程中优先考虑了安装的便捷性，整个结构没有额外的快拆锁扣，依靠C型槽与电源壳体之间的静摩擦力完成固定，槽体的开口宽度做了0.2mm的过盈设计，配合3D打印常用的PLA或是PETG材料的轻微弹性，卡装后能够产生足够的抱紧力，即便是设备在运输过程中产生颠簸振动，支撑结构也不会从电源侧边滑脱。同时框架的壁厚做了差异化设计，与电源接触的C型槽侧壁厚度设置为2.5mm，保证卡装时的结构强度不会出现形变，而侧向延伸的安装臂厚度设置为3mm，

　　足够支撑常规重量的Blink功能模块，不会出现悬臂下弯的问题。从安装边界来看，整个结构卡装在电源侧边后，向外突出的距离控制在45mm以内，不会超出常规台式机箱或是实验台架的电源安装位预留空间，不会和机箱侧盖、周边的走线槽产生干涉；结构的整体高度与电源的1/3高度齐平，卡装后不会遮挡电源本身的散热通风孔，也不会影响电源接口的插拔操作。实际使用场景中，这类支撑结构多用于开放式的硬件测试台搭建，不需要将电源封闭在机箱内部，直接将Blink模块通过该支架固定在电源壳体上，能够缩短模块与电源输出端的接线距离，减少线材的冗余长度，让整个测试平台的走线更加整洁，同时也避免模块直接放置在台面上被液体泼溅、或是被工具磕碰的风险。

　　结构的受力路径经过了优化，模块的重量通过安装臂传递到C型框架的上下两个卡接边，最终将载荷分散到电源的整个壳体侧面，不会出现单点受力过大导致电源壳体变形的问题；C型框架的上下折边处做了R3的圆角过渡，既能够提升折边位置的结构强度，也能避免安装时划伤操作人员的手部。和常见的胶粘式、螺丝固定式的模块支架相比，这款支撑结构不需要对原有电源做任何破坏性改动，拆装都非常方便，需要调整模块位置时只需要将支架从电源侧边滑出，重新选择卡装位置即可，不会在电源表面留下残胶或是螺丝孔。在批量的小型实验设备组装场景中，这种免工具安装的结构能够大幅提升组装效率，不需要额外准备螺丝、胶水等辅材，拿到结构件直接卡装就能完成固定，也降低了组装过程中损坏电源外壳的概率。结构的外表面没有多余的装饰性特征，所有的棱边都做了倒钝处理，既方便3D打印过程中的支撑去除，也能避免使用过程中勾挂周边的线材。安装凸台的端面做了0.5mm的下沉设计，当Blink基座卡装到位后，基座端面与凸台端面完全贴合，不会出现晃动间隙，保证模块安装后的位置精度，避免因为支架的间隙导致模块接线出现虚接的问题。
