V型六缸发动机活塞组装配结构

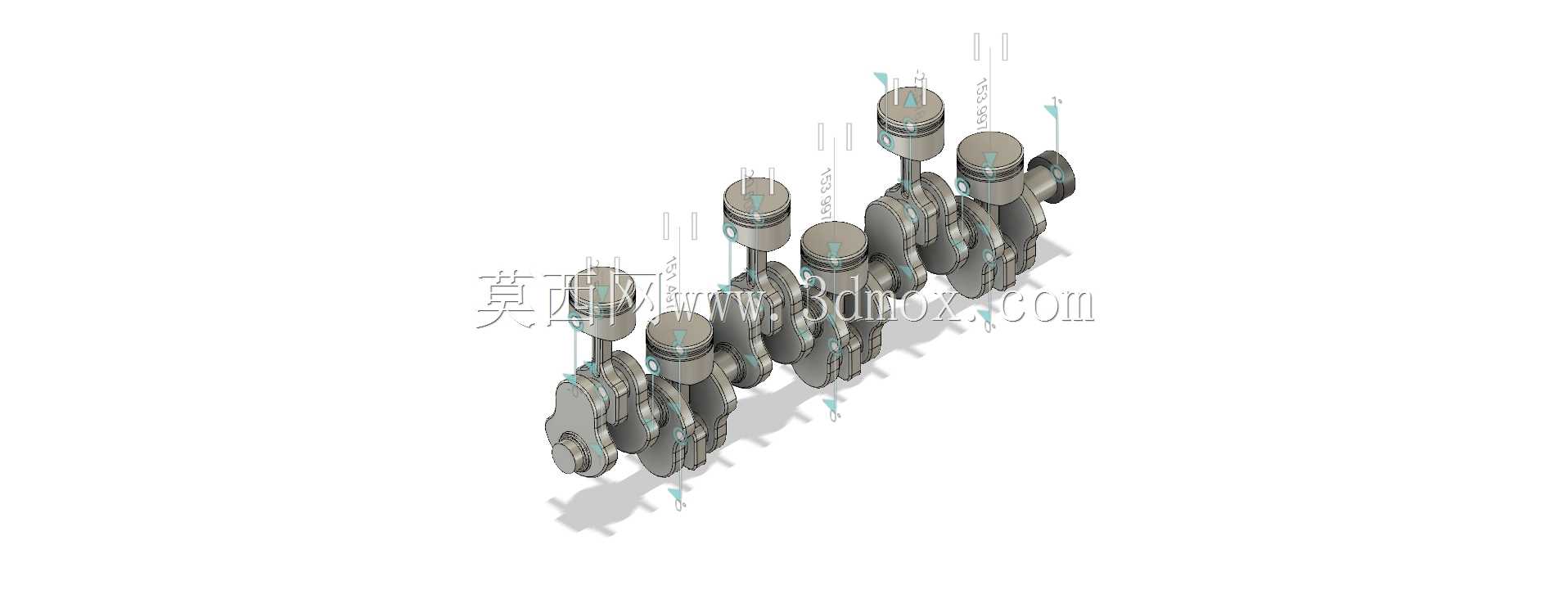

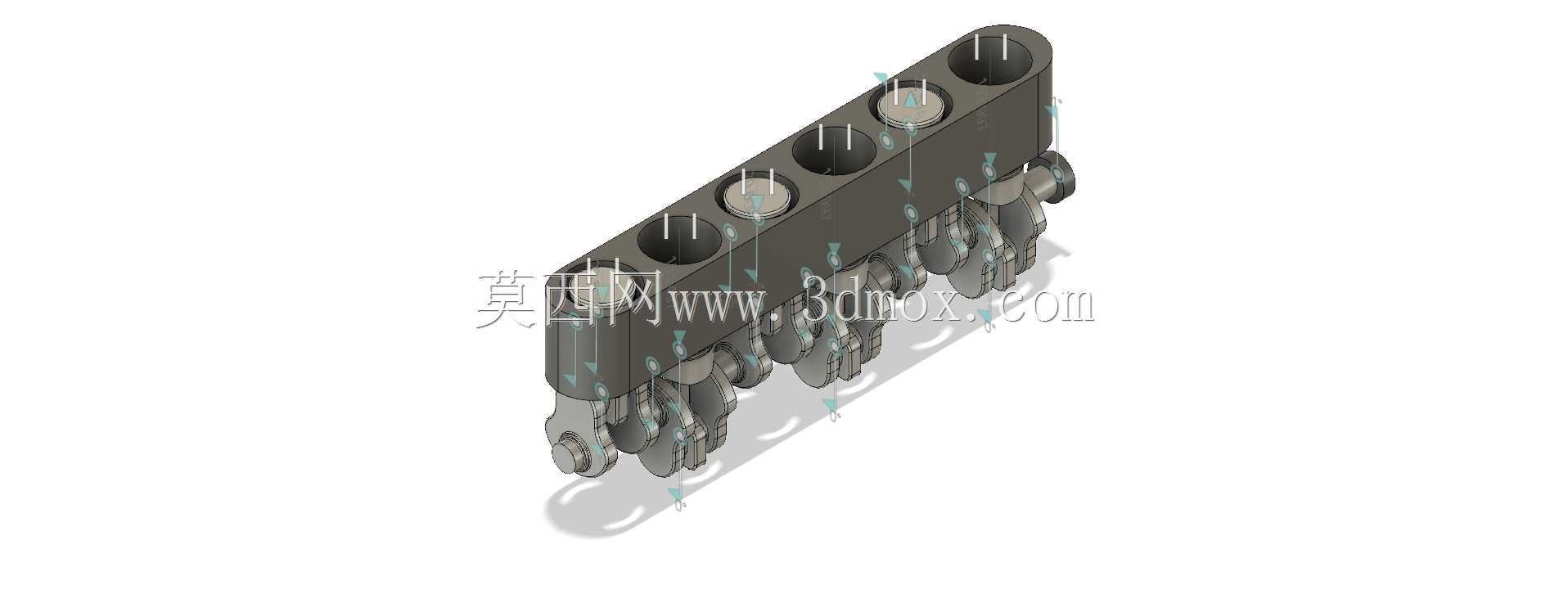

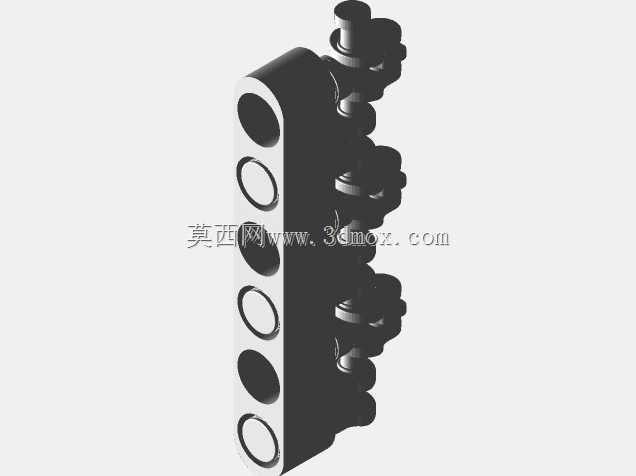

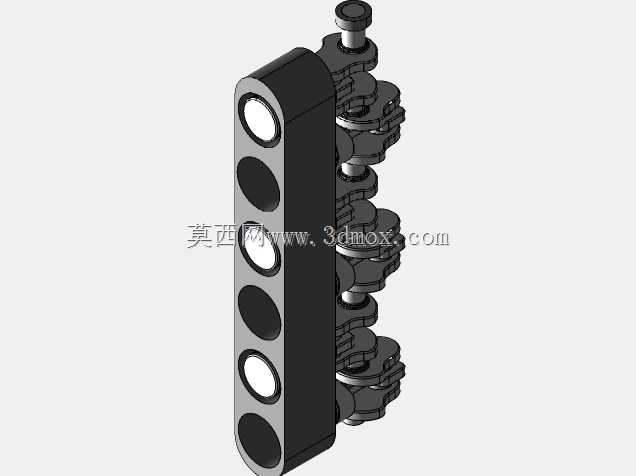

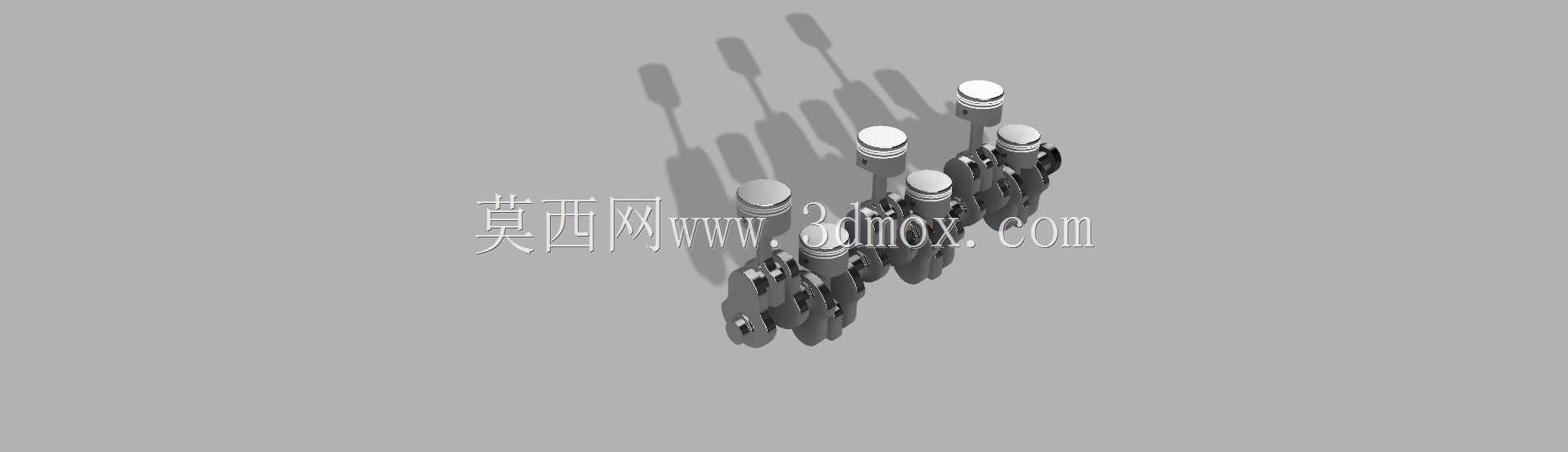

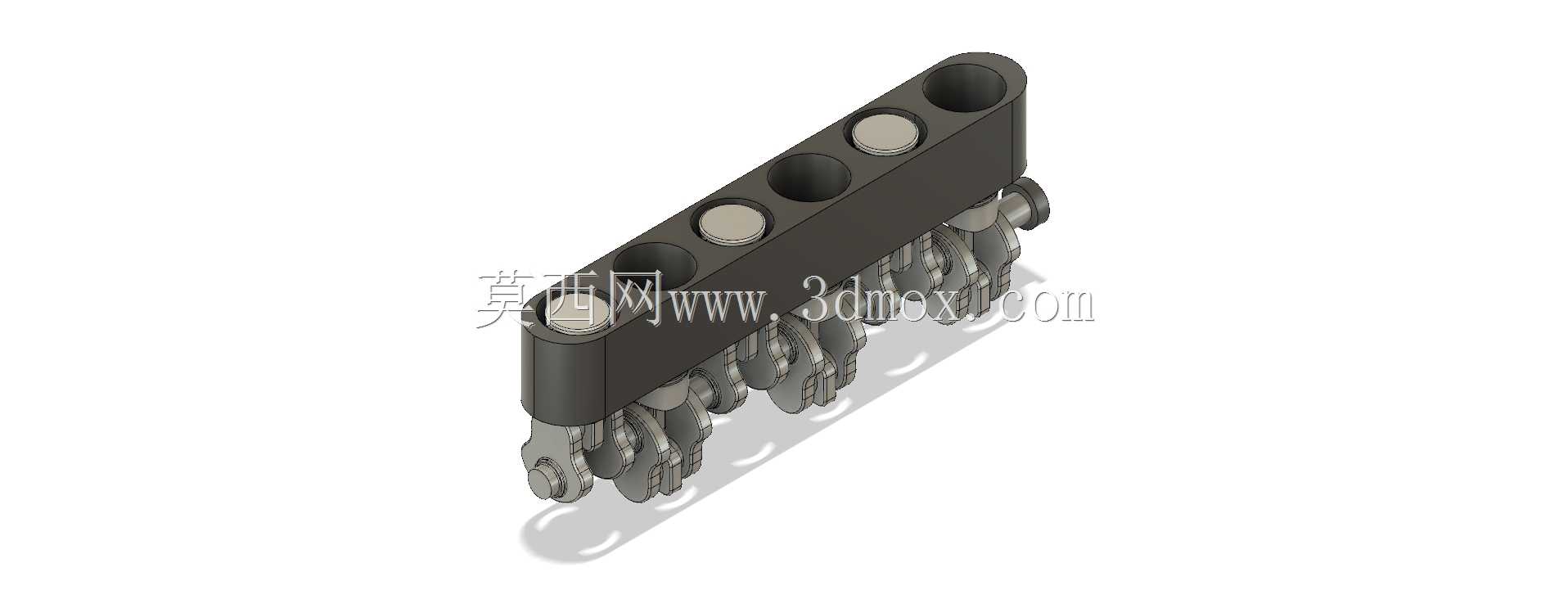

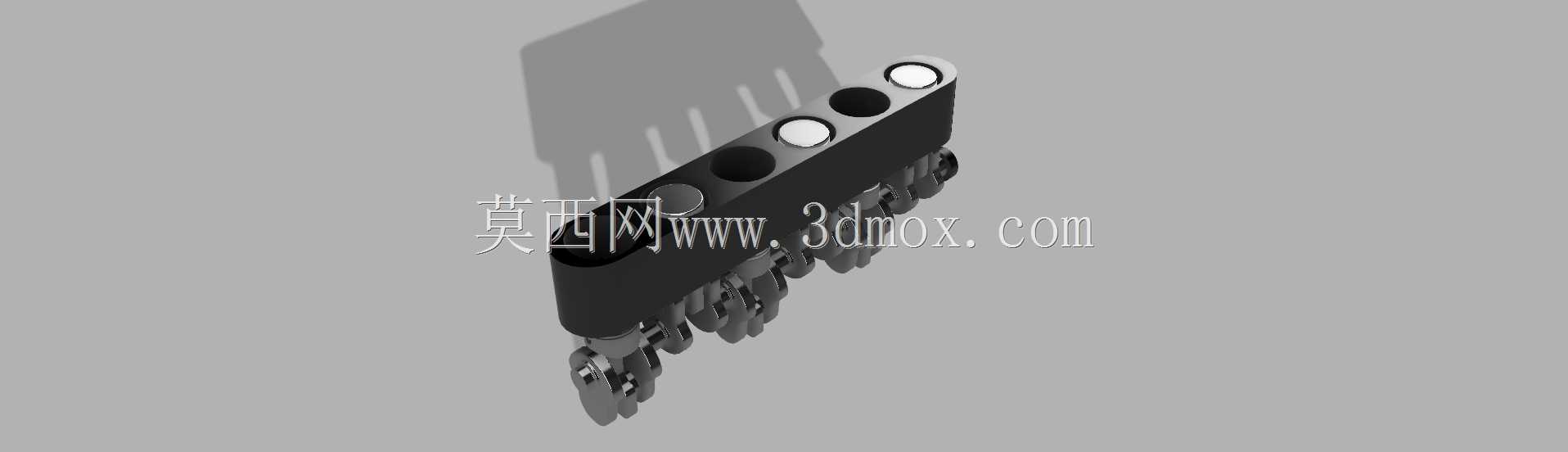

　　这套V型六缸发动机活塞组结构，是内燃机核心动力转换单元的具象化三维呈现，在乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端的结构设计验证环节都有明确的应用场景。很多刚接触动力总成设计的工程师容易把活塞当成单一的承压零件，实际在整机运行逻辑里，活塞组是衔接燃烧做功与曲柄连杆动力输出的核心枢纽，既要承受燃烧室点火瞬间的高温高压燃气冲击，还要把往复直线运动的动能顺畅传递给连杆，同时配合活塞环完成燃烧室密封、缸壁润滑油膜调控、多余热量传导的多重任务。

　　从设计思路来看，这套活塞组采用V型夹角布局的六组活塞并行排布，每组活塞都对应独立的燃烧室工位，活塞本体采用轻量化的裙部减摩设计，裙部预留了适配缸壁配合间隙的安装边界，活塞销座位置做了加强筋过渡处理，避免做功瞬间的交变应力导致销座开裂。活塞顶部的燃烧室凹坑造型是匹配V6发动机半球形燃烧室设计的，凹坑的深度、边缘倒角都经过压缩比核算，能在点火瞬间让油气混合气流形成合理的滚流，提升燃烧效率，减少爆震倾向。活塞环槽的位置排布经过热变形校核，第一道气环槽距离活塞顶面预留了足够的热容量空间，避免高温燃气直接冲击环槽导致环卡滞，油环槽的回油孔位置避开了活塞销座的应力集中区，保证刮下的润滑油能顺畅回流到曲轴箱，不会出现机油上窜燃烧室的问题。

　　在实际安装适配层面，每组活塞的销孔同轴度、裙部圆柱度都按照内燃机零部件的公差要求做了结构约束，活塞与连杆小头的连接采用全浮式活塞销的设计逻辑，销孔两端预留了卡环安装槽位，能保证发动机在不同转速工况下，活塞销可以在销座和连杆小头衬套之间自由转动，均匀磨损提升使用寿命。V型排布的两组活塞列之间的夹角，是按照六缸发动机点火间隔角的平衡要求设计的，相邻做功活塞的运动惯性力可以通过夹角布局相互抵消，降低整机运行的振动幅度，这也是V6机型相比直列六缸机型轴向尺寸更紧凑、更适配前置前驱乘用车机舱布局的核心原因。

　　在工程应用场景里，这套结构既可以用于新机型开发阶段的运动干涉校核，验证活塞在上下止点位置时与气门、缸盖燃烧室的安全间隙，也可以用于职业院校内燃机原理课程的教学演示，直观展示曲柄连杆机构的运动传递逻辑，还能作为售后维修环节的装配参照，帮助维修人员明确活塞安装方向、连杆配对关系、活塞环开口错开角度等装配要点。很多维修人员在装配V6发动机活塞时容易搞混左右列活塞的安装朝向，这套三维结构里明确标注了活塞顶部的朝前标记、连杆的喷油孔朝向，能有效避免装配错误导致的拉缸、活塞偏磨问题。

　　从功能特性来看，这套活塞组的运动链接结构完整还原了实际运行状态，活塞往复运动时的侧推力方向、连杆摆动角度、曲轴曲柄的回转轨迹都做了运动约束，能模拟发动机从怠速到额定转速全工况下的部件运动关系，在做正时系统匹配、配气机构干涉检查时，可以直接调取活塞的运动包络线，核对气门最大升程时与活塞顶面的安全距离，避免气门撞活塞的严重故障。活塞裙部的型线设计采用了中凸变椭圆的结构逻辑，冷态下裙部与缸壁的间隙控制在合理范围，热态膨胀后裙部能均匀贴合缸壁，既不会出现敲缸异响，也不会因为间隙过小导致活塞拉缸。
