小型四缸发动机活塞曲柄连杆机构设计

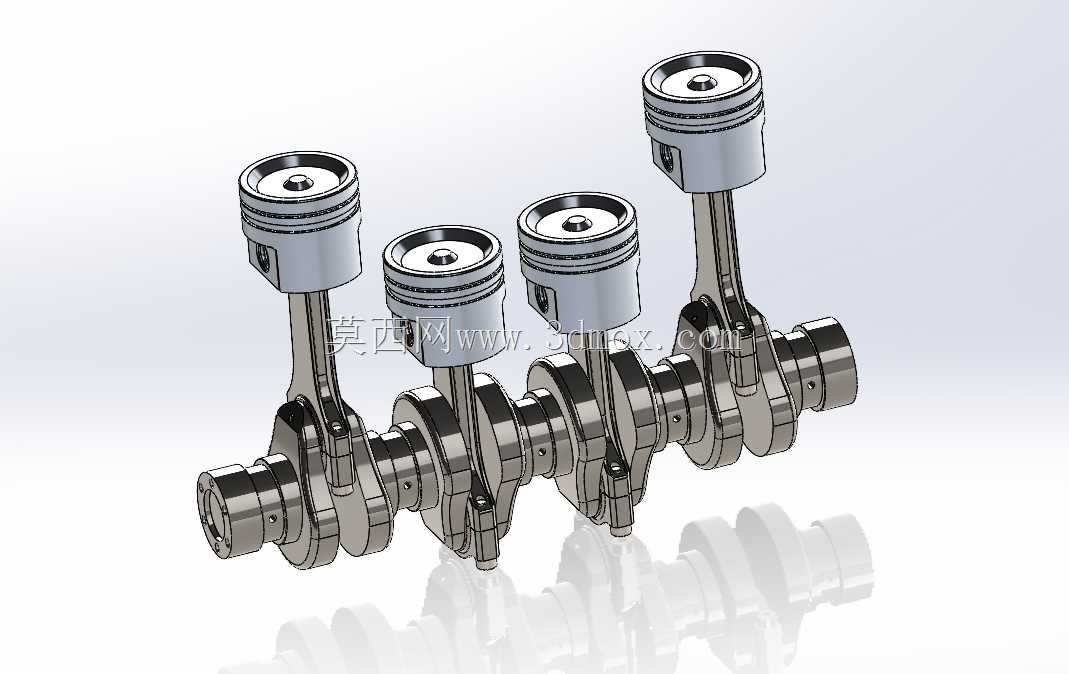

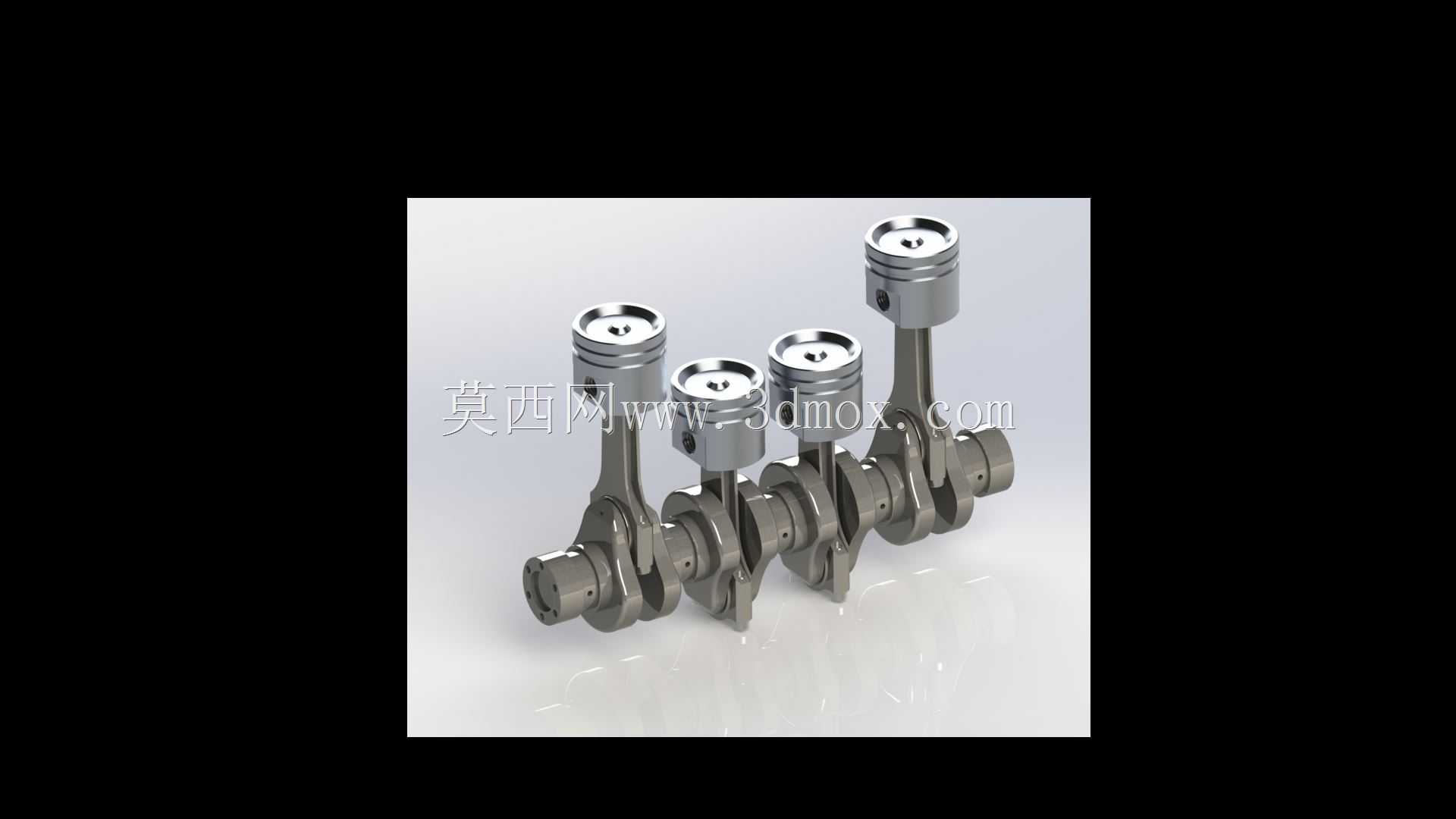

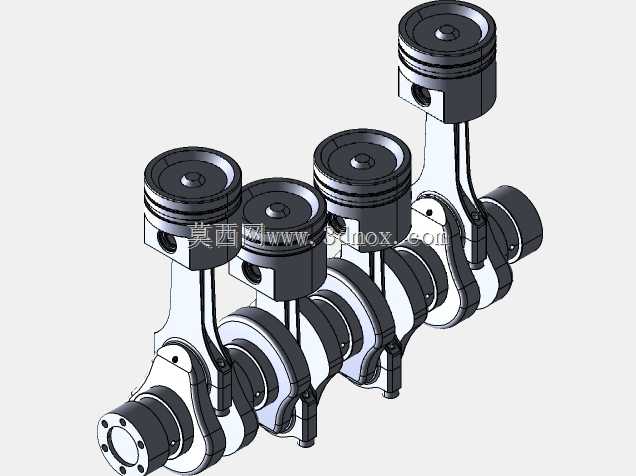

　　这套曲柄连杆机构是直列四缸内燃动力的核心做功转换单元，主要适配小排量四轮乘用车、小型通用动力机组这类对动力输出平顺性有基础要求的应用场景，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩，为后续传动系统输出可用动力。从结构设计逻辑来看，整套机构完全遵循直列四缸机的发火间隔特性做布局，四个活塞沿曲轴轴向等距排布，相邻曲拐的夹角设置为180度，能够保证四个缸的做功行程均匀错开，让曲轴运转时的一阶、二阶往复惯性力得到有效平衡，减少整机运转时的振动传递。活塞部分采用了典型的汽油机活塞结构设计，顶部设置有适配燃烧室形状的凹坑，能够在压缩行程终了时配合气缸盖形成合理的挤气涡流，帮助油气混合更充分；

　　活塞环槽位置预留了气环与油环的安装位，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销座位置做了局部加强处理，能够承受做功瞬间燃气冲击带来的交变载荷，活塞裙部设计成微椭圆型面，在热态工况下可以补偿受热膨胀量，避免活塞在气缸内出现卡滞，同时保证和气缸壁的贴合面积均匀，减少偏磨风险。连杆部分采用了工字形截面的杆身设计，在保证足够结构强度、刚度的前提下尽可能降低往复运动质量，减少惯性力带来的载荷冲击；连杆大头做了分体式设计，通过连杆螺栓和连杆盖紧固在曲轴的连杆轴颈上，轴瓦安装位预留了标准的过盈配合余量，能够保证轴瓦装配后不会出现转动、移位，小头端通过活塞销和活塞连接，内部预留了衬套安装位，降低活塞销转动时的磨损速率。曲轴部分采用整体式锻造结构的设计思路，四个连杆轴颈和五个主轴颈之间通过曲柄臂连接，每个曲柄臂上都设置有平衡重结构，平衡重的形状和质量经过匹配设计，能够抵消连杆轴颈、曲柄臂旋转时产生的离心力，以及活塞连杆组往复运动产生的惯性力，让曲轴在额定转速区间内运转更平稳。主轴颈的直径比连杆轴颈略大，能够提升曲轴整体的抗弯刚度，承受做功行程中传递过来的交变弯曲载荷；曲轴的轴向定位设置在中间主轴颈位置，预留了标准的轴向间隙，既可以防止曲轴运转时出现轴向窜动，又能避免热胀冷缩导致曲轴卡滞。从安装边界来看，整套机构的轴向尺寸、

　　各缸中心距完全适配常规小排量直列四缸机的气缸体安装空间，活塞的外径尺寸匹配对应缸径的气缸套，曲轴主轴颈的尺寸适配标准的主轴承盖安装位，不需要额外修改缸体结构就可以完成装配；各运动部件之间的配合间隙都遵循常规内燃机的设计公差要求，活塞和气缸壁的间隙、轴颈和轴瓦的间隙、活塞销和销座的间隙都预留了合理范围，能够保证热态工况下各运动副之间形成稳定的润滑油膜，减少磨损速率。在实际应用中，这套机构的运转特性直接决定了发动机的动力输出平顺性和可靠性，设计过程中需要重点考虑各运动部件的质量匹配，尽可能降低往复运动件的重量，减少惯性载荷，同时要保证各部件的结构强度能够承受最高爆发压力的冲击，避免出现活塞开裂、连杆变形、曲轴断裂这类致命故障。另外，

　　活塞的冷却、连杆的润滑、曲轴的动平衡都是设计时需要重点考量的细节，比如曲轴内部需要设置贯通的油道，将主油道的润滑油输送到连杆轴颈位置，为连杆大头的轴瓦提供压力润滑，同时通过连杆杆身的油道将润滑油输送到小头衬套位置，为活塞销提供润滑；活塞背部则可以通过曲轴旋转飞溅起来的润滑油实现冷却，控制活塞的工作温度在合理范围内，避免高温导致活塞材料强度下降。这套结构的设计完全遵循成熟的内燃机设计规范，没有采用特殊的异形结构，零部件的加工工艺性较好，活塞可以采用常规的铸造或者锻造铝合金工艺加工，连杆可以采用模锻工艺成型，曲轴可以采用锻造后机加工的工艺生产，适合批量配套生产，能够满足小型动力设备的配套需求。
