惠普立式台式电脑主机结构三维建模

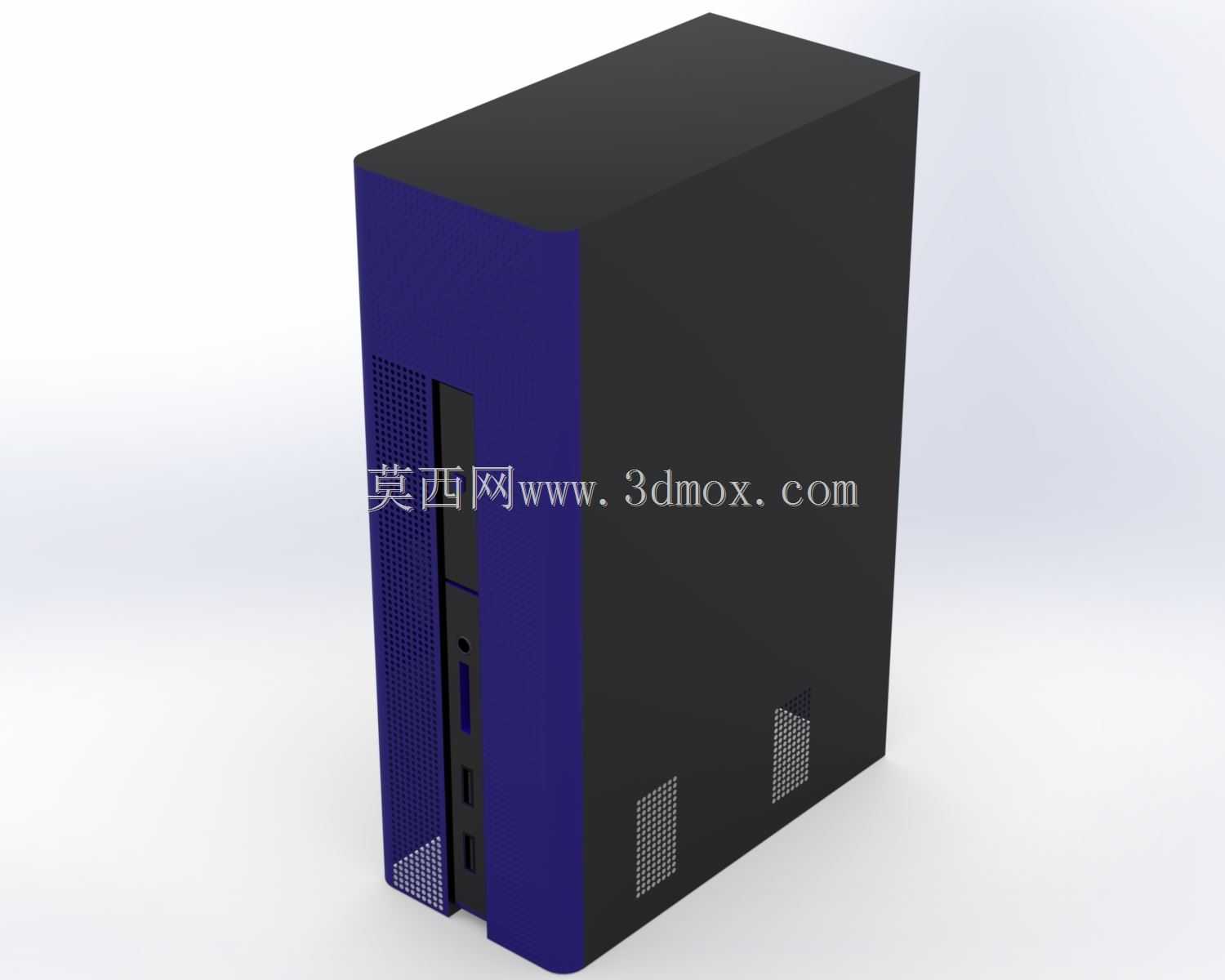

　　这款立式台式主机的三维结构设计，核心围绕桌面办公、轻度图形处理场景的硬件承载需求展开，建模过程中优先考虑了硬件安装的兼容性与日常使用的维护便利性。从结构布局来看，机箱采用前侧分区设计，左侧预留大面积通风网孔区域，对应内部CPU散热风道的进风位置，网孔的开孔率经过反复校核，既能够保证足够的进风量满足处理器满载时的散热需求，又能阻挡日常环境中较大颗粒的浮尘进入机箱内部，减少硬件积灰带来的性能衰减问题。机箱前侧的接口区域采用竖向排布设计，从上到下依次预留了音频输入输出接口、高速数据传输接口，接口的安装位置距离机箱底部预留了120mm的操作空间，用户在插拔U盘、耳机等外设时不会被桌面遮挡，操作手感顺畅。机箱整体外形采用方正切角设计，

　　顶部边角做了小半径圆弧过渡，避免搬运过程中尖锐边角造成磕碰损伤，整体宽度控制在180mm，深度420mm，高度380mm，这个尺寸边界既能够兼容标准ATX规格的主板与全尺寸电源，又不会占用过多的桌面下方空间，适配多数常规办公桌的主机位预留尺寸。机箱右侧为整块封闭侧板，采用免工具拆卸的卡扣结构设计，用户在升级内存、硬盘等硬件时，不需要额外借助螺丝刀等工具，扳动卡扣即可取下侧板，大幅降低普通用户的硬件升级门槛。机箱后侧预留了标准的主板IO挡板位、PCIe扩展卡槽位与电源安装位，扩展卡槽位采用可重复拆卸的挡片设计，用户安装独立显卡、采集卡等扩展硬件时，不需要掰断一次性挡片，后续拆除扩展硬件后可以重新装回挡片，保证机箱的封闭性与风道完整性。

　　建模过程中对内部的硬件安装位做了完整的干涉校验，CPU散热器的安装高度上限设置为165mm，能够兼容绝大多数主流塔式风冷散热器，显卡安装长度上限设置为320mm，可覆盖多数中端游戏显卡与专业图形卡的安装需求，硬盘位同时预留了2个3.5英寸机械硬盘位与2个2.5英寸固态硬盘位，满足不同用户的存储扩展需求。机箱底部预留了四个高度为8mm的防滑脚垫，将机箱主体抬离桌面，既能够避免桌面的水渍直接接触机箱金属板材造成锈蚀，又能为机箱底部的电源进风口预留足够的进风空间，保证电源的散热效率。从结构强度来看，机箱主体框架采用0.8mm厚度的SECC钢板折弯成型，关键受力位置比如主板安装柱、电源安装位都做了额外的翻边加强处理，

　　能够承受15kg以内的整体硬件重量，不会出现板材变形导致的硬件接触不良问题。前面板的蓝色装饰区域采用哑光ABS材质，与黑色的机箱主体形成视觉区分，同时该区域为可拆卸设计，用户可以根据自身喜好更换不同配色的前面板，满足个性化外观需求。建模时还对机箱内部的走线空间做了合理规划，主板托盘右侧预留了25mm宽度的背线空间，所有的线材都可以通过主板托盘上的走线孔布置在机箱背部，避免线材杂乱阻挡内部风道，同时也让机箱内部看起来更加整洁。
