多工位自动搪瓷喷涂生产线结构设计

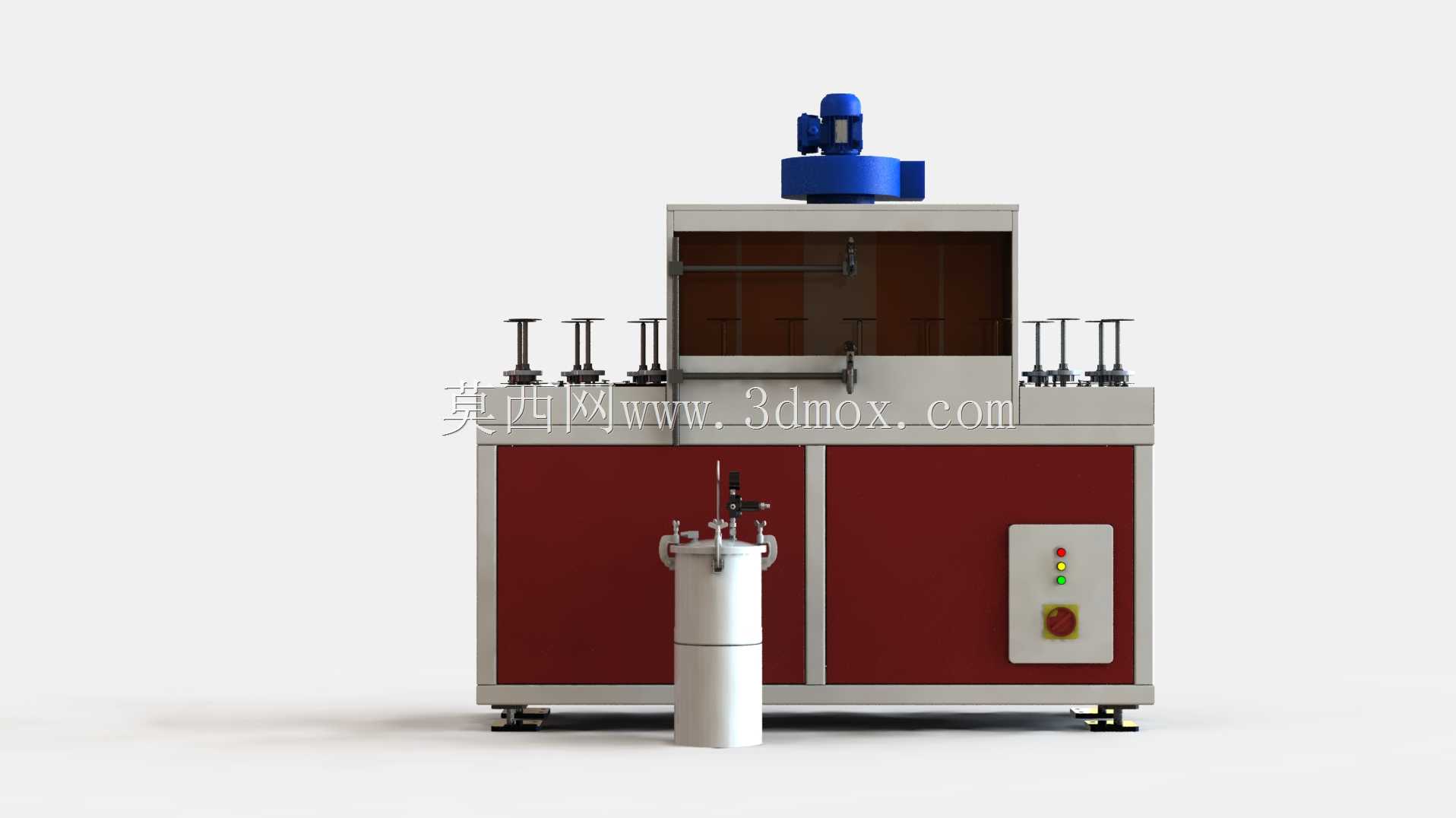

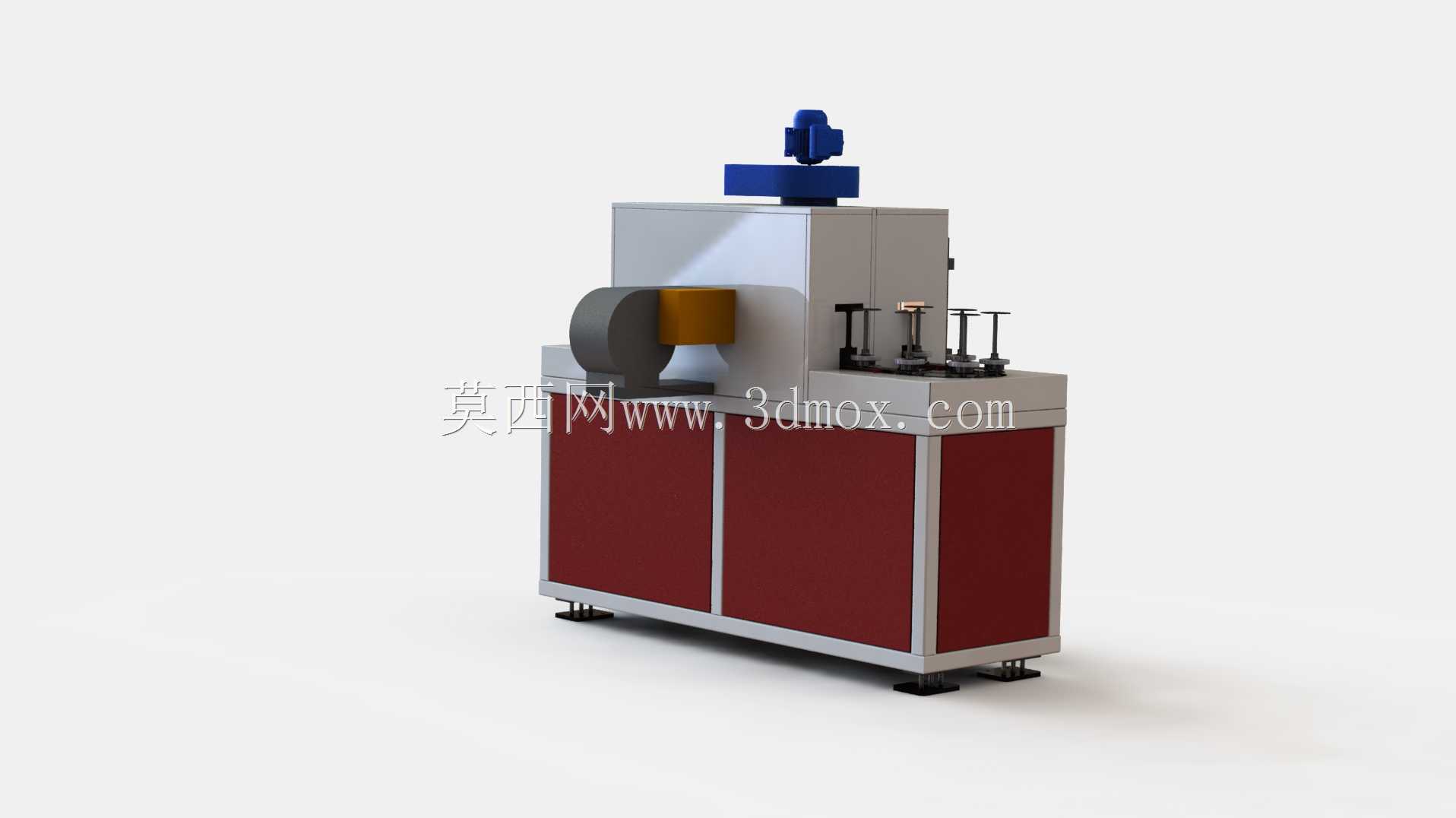

　　这套喷涂生产线的三维结构，主要面向民用燃烧器搪瓷盖板的批量表面涂覆工序设计，适配中小型金属冲压件的釉料喷涂作业场景，在厨卫五金、小型燃气具配件加工车间的表面处理工段可直接对接前处理除油、烘干以及后续烧结工序的物流节拍。从现场安装的边界条件来看，设备主体采用柜式落地结构，底部配置可调式支撑脚杯，整体占地长度约2.2米、宽度约1.2米，主体操作台面高度为0.85米，顶部排风装置最高点距地面2.1米，安装时需预留后侧0.6米的管路检修空间，左侧需预留1米宽度的工件上下料操作位，右侧可对接烧结炉进料输送线，无需额外做地基预埋，普通环氧地坪车间即可放置，外接0.6-0.8MPa压缩空气管路、220V控制电源以及顶部排风管道即可完成部署。

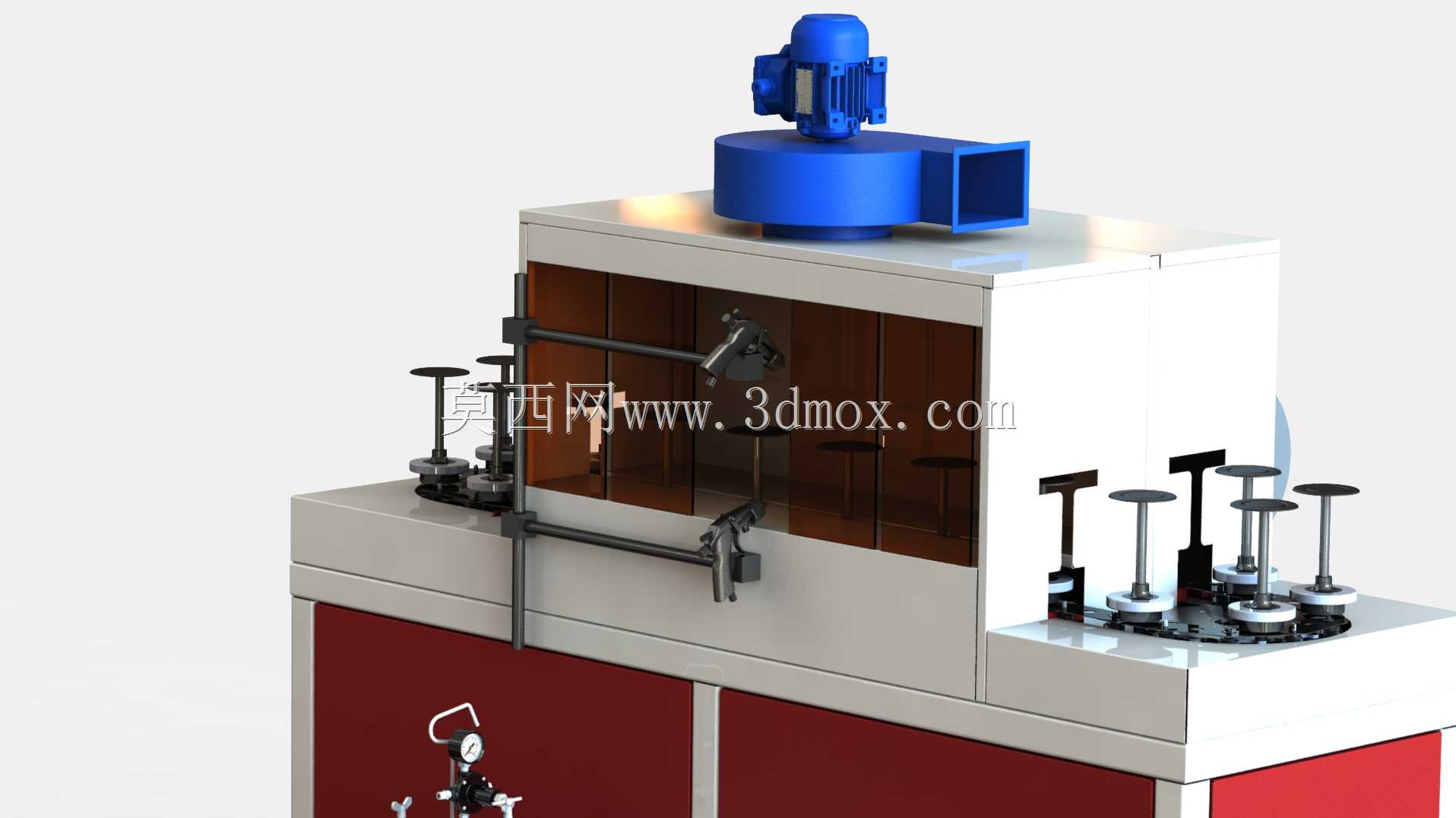

　　设备的功能布局完全围绕喷涂工序的实际作业逻辑展开，顶部设置的离心排风装置直接对准喷涂作业腔，可将作业过程中弥散的釉料雾滴定向抽排至车间废气处理管路，避免漆雾散逸到车间公共区域；作业腔内部设置多组可旋转的工件装夹工位，每个工位配置独立的弹性涨紧夹具，可适配不同直径规格的燃烧器盖板类盘状工件，工位旋转采用底部同步带联动驱动，转速可通过调节驱动电机参数实现0-30rpm无级调整，保证工件表面釉料喷涂的均匀度，避免出现局部流挂、漏喷的缺陷。设备前侧设置双开式检修柜门，内部集成釉料供给管路、气动控制元件以及驱动电机的安装位，柜门采用密封胶条压合结构，可避免釉料雾滴渗入柜体内部污染电气元件，柜体右侧嵌入安装的控制按钮盒集成了设备启停、工位旋转调速、排风开关以及紧急停止按钮，操作位高度距地面1.1米，符合一线作业人员站立操作的人机工程学要求。

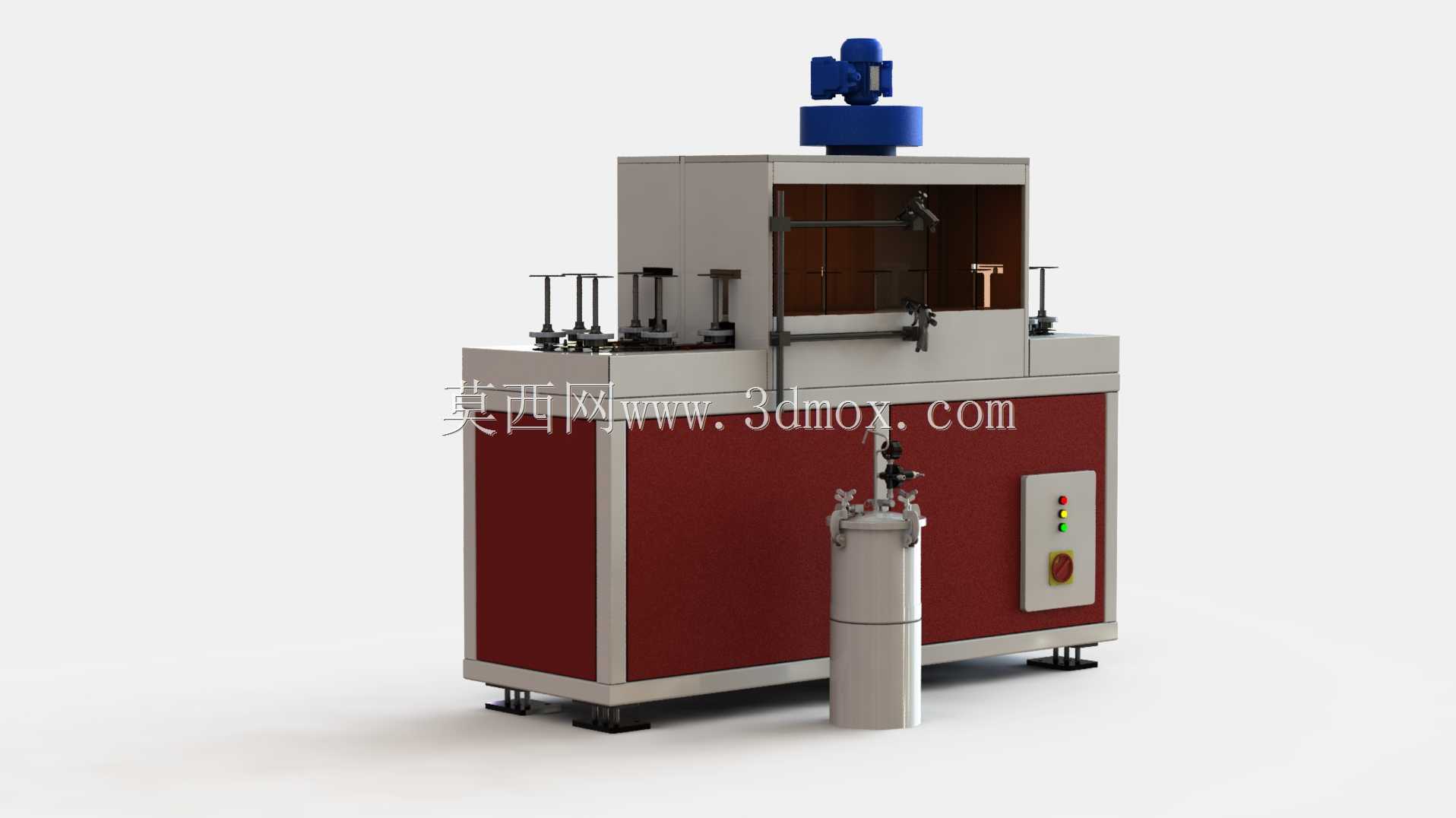

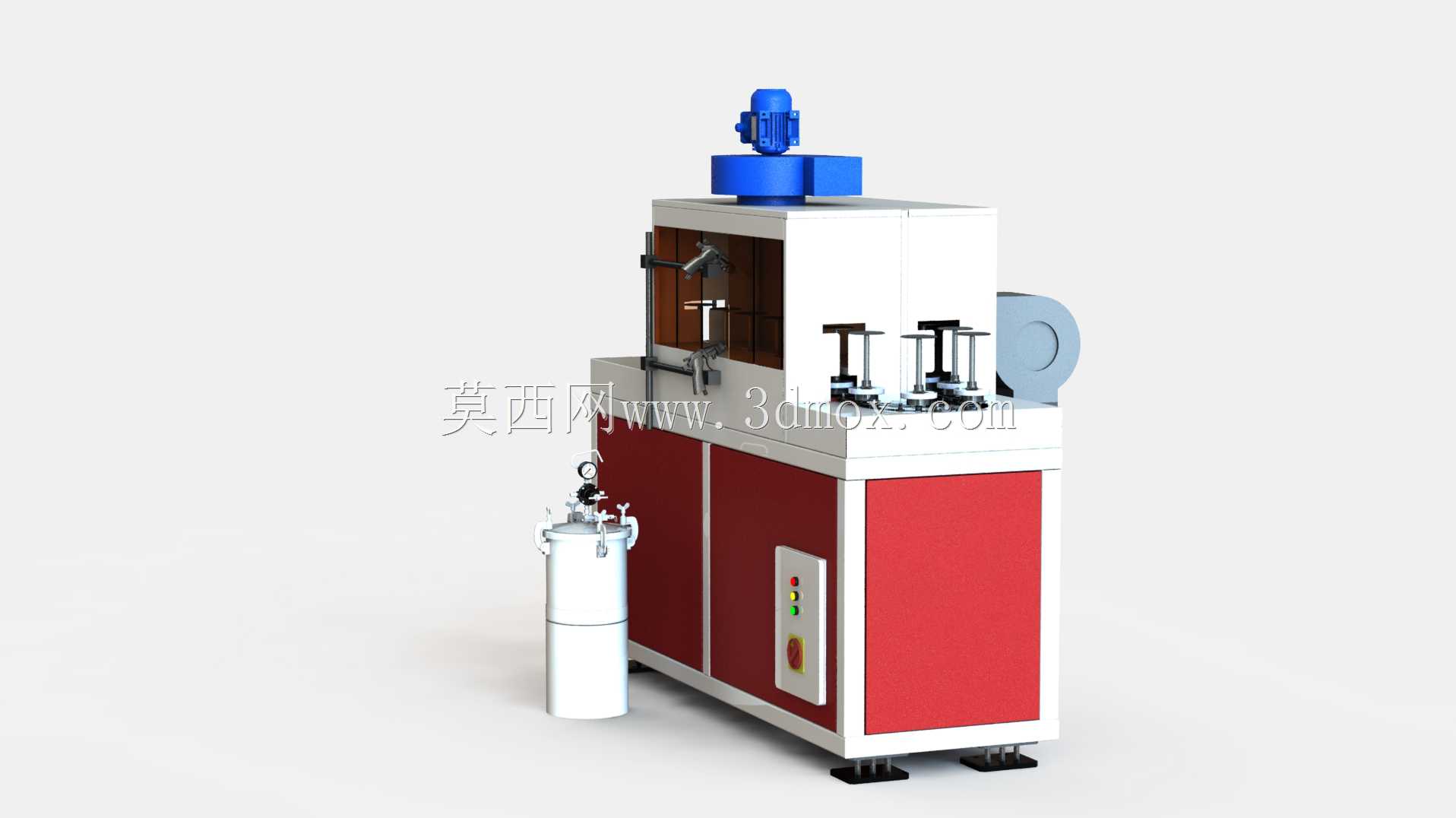

　　独立配置的压力供料桶放置在设备前侧左侧位置，供料桶容量为10L，可满足单批次4小时连续喷涂的釉料供给需求，桶体配置气动搅拌结构，可避免搪瓷釉料在喷涂过程中出现沉淀分层，供料管路采用快插式接头连接，换色或者清理时可快速拆卸管路完成冲洗作业。设备的喷涂执行机构采用往复式移动枪架设计，枪架可沿工件排布方向做直线往复运动，配合工件的自转实现全表面覆盖喷涂，枪架的移动行程、移动速度以及喷枪的触发间隔都可通过控制程序调整，可适配不同高度、不同直径的盘类工件喷涂需求，无需更换专用夹具即可完成多规格产品的快速换产。

　　从结构设计的思路来看，这套设备优先考虑了中小批量多规格产品的柔性生产需求，没有采用专机的固定工位设计，所有装夹工位都预留了夹具更换接口，除了燃烧器盖板之外，更换对应夹具后也可完成小型五金件、汽配冲压件的喷漆、喷釉作业；整体框架采用标准方管焊接成型，外封板采用冷轧板折弯后喷塑处理，接触釉料的作业腔内壁采用不锈钢板贴附，可避免釉料长期附着造成的腔体腐蚀，也方便日常生产结束后的腔体清理作业。设备的传动部件全部设置在柜体内部的密封腔体内，与喷涂作业腔完全隔离，可避免釉料雾滴附着在传动部件上造成的卡滞、磨损问题，日常维护仅需定期检查同步带张紧度、清理喷枪喷嘴即可，维护点全部设置在易触及的位置，无需拆解主体框架即可完成常规保养作业。

　　在实际生产对接中，这套设备的单工位节拍可控制在15秒/件，按8工位配置计算，单小时产能可达到180-200件，可匹配单台连续式烧结炉的进料节拍，无需额外配置缓存工位；工件上下料采用人工取放的方式，作业人员仅需将待喷工件装夹到工位上，设备即可自动完成旋转、喷涂、排风的全流程作业，相比传统手工单工位喷涂作业，可减少60%的人工接触漆雾的时间，同时釉料利用率可提升30%以上，有效降低表面处理工序的物料消耗与人工劳动强度。
