CA6140车床扭力弹簧轴结构设计

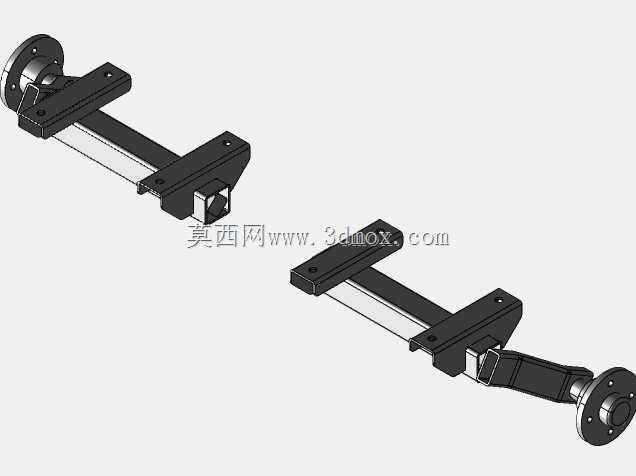

　　在普通卧式车床的进给传动与主轴箱辅助复位机构中，扭力弹簧轴是承担弹性复位、扭矩缓冲的核心承载零件，这类零件常见于CA6140系列车床的操作机构联动环节，当操作手柄完成换挡、离合动作后，依靠轴体配套的扭簧蓄能实现手柄自动回位，同时抵消传动链间隙带来的空程误差，避免操作机构卡滞或复位不到位引发的进给误动作。从实际装机场景来看，该轴的安装位置位于主轴箱侧方的操作连杆组内，一端通过法兰盘与箱体安装面定位，法兰端面上的三个均布安装孔对应箱体上的螺纹孔位，安装时需保证法兰端面与箱体贴合度不低于0.02mm，防止轴系偏斜导致扭簧工作时出现偏磨。轴体主体采用两段式平行导轨结构搭配中间的弹性连接段，导轨部分与操作滑块配合，滑块可沿导轨轴向滑动，

　　滑动行程匹配车床操作手柄的扳动角度对应的直线位移量，设计时导轨面的粗糙度需控制在Ra1.6以内，减少滑块往复运动的磨损量，延长机构维护周期。中间的弹性连接段是扭力传递的核心，该段采用变截面弯折结构，既可以传递周向扭力，又能在滑块滑动到极限位置时提供一定的弹性缓冲，避免刚性碰撞导致的零件变形，同时为扭簧提供安装定位基准，扭簧套装在轴体的圆柱段上，一端卡入轴体的定位槽，另一端与操作滑块相连，当滑块沿导轨移动时带动扭簧扭转蓄能，外力撤销后扭簧释放弹力带动滑块回到初始位置。从安装边界来看，轴体总长度适配CA6140主轴箱侧方的安装空间，两端安装座的孔位中心距与箱体预设的安装孔位完全匹配，安装时无需额外打孔改造，可直接替换原有磨损的旧轴件。

　　设计过程中需要重点考虑轴体的受力分布，导轨段承受滑块的径向压力与滑动摩擦力，弹性弯折段承受反复的扭转应力与弯曲应力，因此建模时对弯折处做了R角过渡处理，避免应力集中导致的疲劳断裂，同时法兰盘与轴体的连接位置做了加强筋结构，提升连接刚性，防止长期受力后法兰与轴体衔接处出现断裂。在实际使用中，这类扭力弹簧轴的失效形式多为导轨面磨损、弹性段疲劳断裂、法兰安装孔滑牙，因此建模时对各受力面的壁厚做了针对性加强，导轨段的壁厚比常规同尺寸轴件增加15%，弹性段的弯折半径调整为材料厚度的2倍，提升抗疲劳性能，同时安装孔的位置度公差控制在0.05mm以内，保证安装后轴体的平行度符合装配要求，避免滑块运动卡滞。对于设备维修与配件生产场景，

　　该三维模型完整还原了零件的所有特征，包括导轨上的安装槽、法兰端的定位销孔、弹性段的弯折角度、扭簧定位槽的尺寸，可直接用于工艺编制与加工生产，加工时可采用45号钢调质处理，表面淬火硬度达到HRC40-45，兼顾韧性与耐磨性，满足车床长期高频操作的使用需求。从机构匹配性来看，该轴的滑块配合尺寸与CA6140车床原操作滑块的内槽尺寸完全适配，扭簧安装位的直径与原配扭簧的内径匹配，更换时无需调整其他关联零件，直接装配即可实现原有功能，减少维修时的配件适配工作量。建模过程中对所有配合面做了公差匹配设计，导轨与滑块的配合采用H7/h6间隙配合，既保证滑动顺畅，又不会出现过大的间隙导致操作虚位，法兰端面与箱体的贴合面做了平面度要求，保证安装后轴体的直线度，避免扭簧工作时出现偏载。
