CA6140车床配套深沟滚珠轴承结构

　　在普通卧式车床的主轴箱、进给箱以及溜板箱的传动链路中，滚珠轴承是承担旋转轴径向支承、降低转动摩擦阻力的核心基础零件，这款适配CA6140车床的滚珠轴承，针对车床主轴端及传动轴系的实际载荷特性做了结构匹配，能够在车床持续切削作业的工况下，维持轴系的回转精度，避免轴件运转过程中出现径向窜动，保障车削加工时工件的形位公差符合工艺要求。从实际应用场景来看，这类轴承除了适配CA6140普通车床的传动部位，也可通用于同规格尺寸参数的其他回转类工业设备，比如小型输送线的辊筒支承、普通减速机的输入输出轴端、台式钻床的主轴支承等场景，只要安装边界尺寸匹配，都能实现稳定的旋转支承作用。

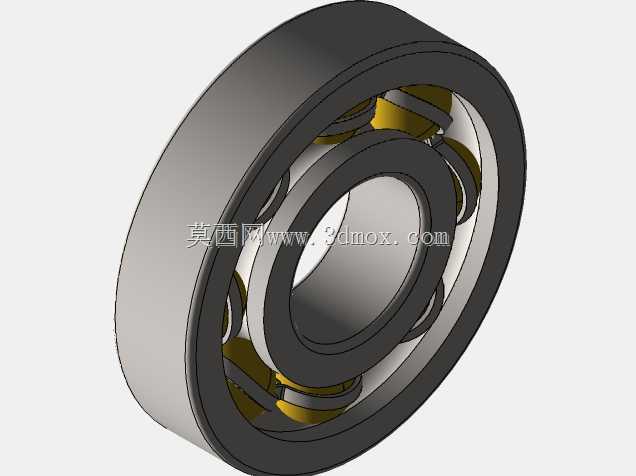

　　从结构设计思路来看，这款滚珠轴承采用最经典的深沟球结构布局，由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与待支承的旋转轴采用过盈配合，随轴一同做回转运动；外圈与设备的轴承座孔采用过渡或间隙配合，固定在机座结构上承担载荷传递；均匀分布在内外圈滚道之间的钢球，作为滚动体将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗；铜质保持架将每颗钢球均匀分隔，避免钢球在运转过程中相互摩擦碰撞，同时引导钢球在滚道内稳定循环，保障轴承高速运转时的动态稳定性。滚道的弧形截面曲率与钢球直径做了精准匹配，既能够承担稳定的径向载荷，也可承受一定程度的双向轴向载荷，适配车床传动过程中切削力带来的复合载荷工况。

　　从安装边界尺寸来看，这款轴承内径为25毫米，对应适配直径25毫米的标准圆柱轴端，安装时需注意轴颈的表面粗糙度、圆柱度公差需符合轴承安装的通用技术要求，避免因轴件加工精度不足导致轴承内圈受力不均，提前出现疲劳磨损；轴承外径为130毫米，对应轴承座的安装孔尺寸需按照基轴制配合要求加工，保障外圈安装后不会出现随轴转动的跑圈现象，同时预留合适的配合公差避免外圈受挤压变形导致滚道精度受损。轴承的宽度尺寸按照标准深沟球轴承的对应规格设计，安装时可搭配标准的轴承端盖、止动垫圈、锁紧螺母等标准紧固件完成轴向定位，不需要额外定制非标安装附件，能够直接适配现有设备的轴承安装位，降低设备维修替换时的改造成本。

　　在实际设备运行过程中，这类滚珠轴承的润滑维护可根据设备的运转转速选择脂润滑或者油润滑方式：车床主轴箱内的轴承通常采用齿轮飞溅的油润滑方式，能够在高速运转时带走轴承运转产生的热量，同时持续为滚道和钢球接触面提供油膜保护；低速运转的进给部位轴承可采用锂基脂润滑，维护周期更长，不需要频繁补充润滑剂。安装过程中需注意避免直接敲击轴承内外圈，应使用专用套筒均匀施压将轴承压装到轴颈上，防止保持架受外力变形导致钢球卡滞，影响轴承的正常使用寿命。轴承的密封结构可根据应用场景选择开式或者带密封圈的形式，在金属切削碎屑较多的车床加工场景下，带密封圈的结构能够有效阻挡切削液、金属碎屑进入轴承滚道内部，避免磨粒磨损导致轴承提前失效，延长轴承的实际使用寿命。
