500kg载重平板手推车结构设计

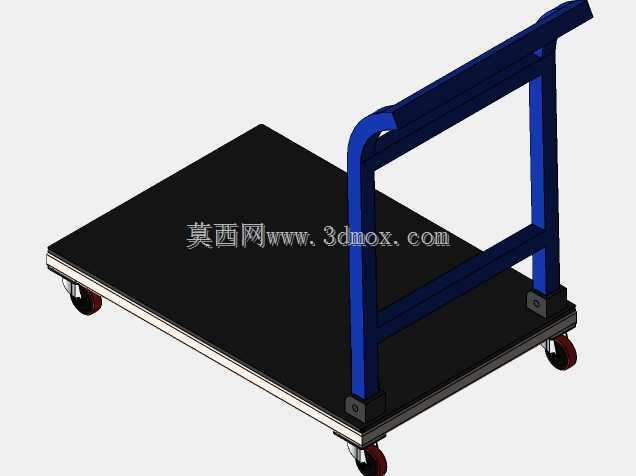

　　这款载重500kg的平板手推车，核心定位是生产车间、仓储区域的短距离物料转运场景，在机加工车间内，可用于转运加工工件、工装夹具、刀具盒、切削液桶等生产物料，也可在仓储环节完成整箱零配件、包装耗材的工位间配送，适配平整硬化的环氧地坪、水泥地坪以及普通地砖地面，不适合在坑洼碎石、陡坡超过5度的非硬化路面使用。从结构设计逻辑来看，整车采用平板承载加单推把的布局，承载面板为90cm×60cm的矩形平板，面板边缘做了包边强化处理，避免长期受载后面板边缘出现弯折变形，面板表面做了防滑处理，防止转运过程中放置的物料出现滑移掉落。推把采用圆管弯折成型的单扶手结构，设置在平板短边一侧，推把与平板之间通过斜向支撑管形成三角稳定结构，

　　推把底部与平板框架的连接位置采用紧固件加定位块的固定方式，避免推行过程中推把出现晃动，推把的握持高度适配多数成年人的自然站立握持位置，推行时无需过度弯腰，降低长时间转运作业的疲劳感。行走部分采用四个脚轮的布局，靠近推把一侧的两个脚轮为万向带刹结构，远离推把的两个脚轮为定向轮，这种布局既可以保证直行推行时的方向稳定性，也能在狭窄的车间通道内完成小半径转向，脚轮的轮面采用聚氨酯材质，既具备足够的承重能力，也不会在车间地坪上留下压痕，轮体内部配置轴承，推行时阻力较小，单轮承重满足整车500kg额定载重的冗余要求，脚轮与平板框架的连接位置采用加厚安装板，通过螺栓与框架主梁固定，避免重载时脚轮安装位出现变形脱落。设计过程中重点考量了承载冗余，

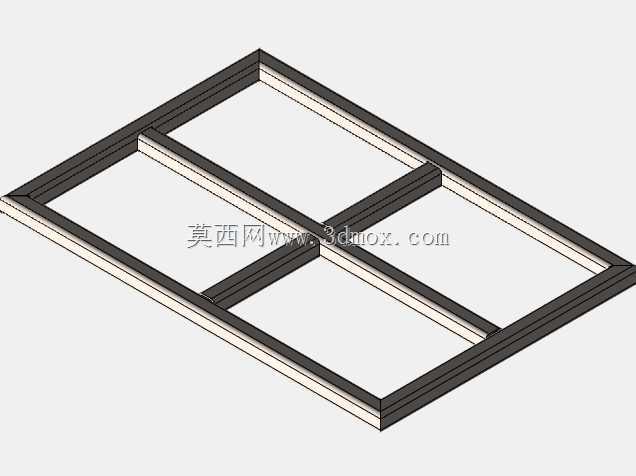

　　平板底部的框架采用矩形管焊接成型，主梁沿平板长度方向布置，副梁沿宽度方向等距排布，保证面板任意位置受载时都能将载荷传递到框架主梁上，避免面板出现局部凹陷，整车的重心控制在平板中心偏下位置，满载状态下推行时不会出现侧翻风险，当需要临时停放时，踩下万向轮的刹车装置即可锁定轮体，防止在有轻微坡度的地面出现溜车。从安装边界来看，整车组装完成后，整体外轮廓尺寸不超过95cm×65cm，推把顶端距离地面高度约90cm，可顺利通过宽度80cm以上的车间通道、普通货梯门以及仓储货架之间的过道，平板承载面距离地面高度约20cm，装卸物料时无需过度抬升重物，降低装卸作业的劳动强度。在实际使用场景中，这款手推车可适配机加工车间的工序间转运，

　　比如将毛坯件从原材料暂存区转运到机床加工工位，将加工完成的成品件转运到检验区或者成品仓库，也可用于设备维护时转运维修工具、更换的零配件，相比大型搬运设备，这款手推车灵活性更强，可进入设备之间的狭窄间隙完成物料取放，不需要额外的动力源，完全依靠人力即可完成操作，维护成本极低，仅需要定期检查脚轮转动是否顺畅、连接紧固件是否松动即可长期使用。结构建模过程中，所有管材的弯折半径、焊接位置都做了工艺合理性校验，推把的弯折处没有出现应力集中的锐角结构，框架的焊接位置都预留了足够的焊脚尺寸，保证焊接后的结构强度，面板与框架的连接采用沉头紧固件，紧固件顶面不超出面板表面，避免放置物料时出现硌伤或者卡滞。
