户外便携小型减压调节装置结构设计

　　这款便携减压装置的设计初衷，是为了满足无固定气源站点的户外作业场景下，对高压流体输出端的压力稳定调控需求，常见于野外管线抢修、户外小型气动工具接驳、露营气路调压等场景，区别于工业场景固定安装的减压阀，整体结构做了紧凑化处理，主体采用圆柱段阶梯式布局，没有突出的外置调节手柄或安装支耳，整体外轮廓为连续回转体，能够直接适配标准快插式管路接口，不需要额外的转接支架即可完成快速接驳。

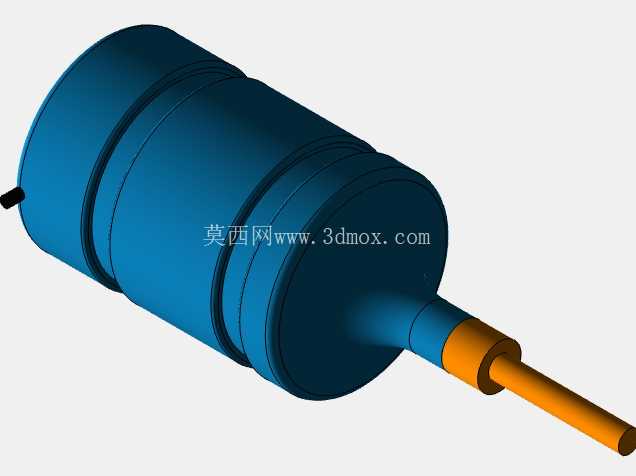

　　从结构设计逻辑来看，主体承压舱采用多段阶梯圆柱结构，每一段阶梯对应内部不同的功能腔室：最靠近输入端的大直径舱段内置高压缓冲腔与活塞调压组件，中间段设置弹簧蓄能腔与密封隔层，最末端小直径段为输出端导向轴，外部橙色段为管路插接定位段，轴径尺寸匹配常规6mm外径气动软管，插入深度预留15mm的密封配合长度，能够保证在0.2-0.8MPa的输出压力区间内不会出现管路脱开、密封面泄漏的问题。整体外形的最大直径控制在50mm以内，总长度不含输出插接轴为120mm，含输出轴总长度180mm，整体重量控制在300g以内，能够直接放入工具包侧袋携带，不会占用过多储物空间。

　　在功能实现层面，这款装置不需要额外的外接固定结构，使用时直接串接在高压气源与终端用气设备之间即可，内部的活塞式调压结构能够自动平衡输入端压力波动，当输入端压力在1-10MPa区间波动时，输出端压力波动值控制在0.05MPa以内，能够满足小型气动工具、野外燃气接驳、便携喷涂设备的压力稳定需求。设计过程中特意取消了外置的压力调节旋钮，将调压弹簧的预紧力在出厂时校准到常用的0.4MPa输出压力，避免户外使用时因为误碰旋钮导致输出压力异常，同时也减少了外置活动部件的数量，降低了沙尘、雨水进入结构内部导致卡滞的风险，所有密封面均采用径向O型圈密封结构，没有端面密封的外露配合缝隙，能够适应雨天、沙尘环境下的临时作业需求。

　　从安装边界来看，装置整体为回转体结构，安装时不需要预留侧面的操作空间，只需要在管路轴向上预留200mm的直线安装空间即可，两端的接口均采用快插式结构，不需要额外的扳手等工具即可完成拆装，接驳时间不超过10秒，非常适合应急抢修场景下的快速部署。结构强度方面，主体承压外壳采用一体化车削加工成型，没有焊接或拼接的承压接缝，壁厚设计为3mm，能够承受最高15MPa的静水压测试压力，满足常规工业气瓶的输出压力安全要求，内部的调压活塞采用聚四氟乙烯材质的密封环，运动摩擦阻力小，在低温环境下也不会出现密封件硬化卡滞的问题，能够适应-10℃到60℃的户外环境使用场景。在细节设计上，主体外表面做了哑光阳极氧化处理，不会因为户外磕碰出现表层脱落生锈的问题，输出端的橙色定位段做了滚花处理，插拔管路时能够增加手部摩擦力，即使戴防滑手套操作也能顺利完成插拔动作，装置整体没有易损的外露部件，即使从1.5米高度自由坠落到水泥地面，也不会出现结构变形、调压失效的问题，完全适配户外作业的粗放使用环境。
