法兰式SQ螺纹螺杆螺母传动组件

　　这套带法兰安装座的SQ螺纹螺杆与螺母组件，是普通卧式车床进给传动系统里的核心执行部件之一，主要适配CA6140系列普通车床的中小滑板进给、尾座套筒进给这类需要将回转运动转化为直线进给的工位，也可移植到其他需要低速重载直线传动的专用机床、工装夹具的进给结构中。从实际使用场景来看，这类梯形螺纹传动副不像滚珠丝杠那样对防尘、预紧调整有极高要求，在车间多尘、有切削液飞溅的加工环境里可靠性更强，日常维护只需要定期涂抹润滑脂即可，不需要复杂的密封防护结构，非常适合普通机床长期连续的粗加工、半精加工进给工况。

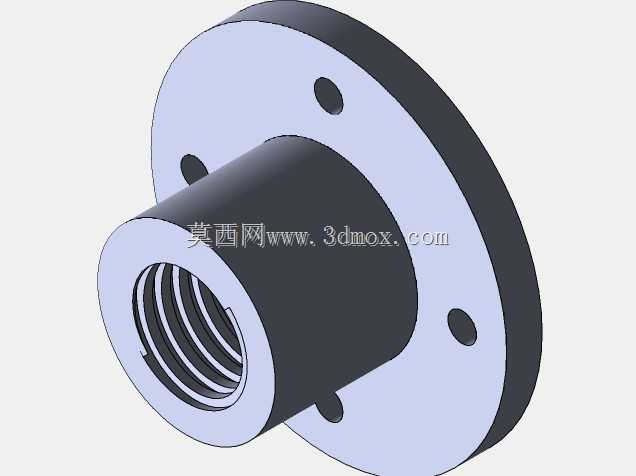

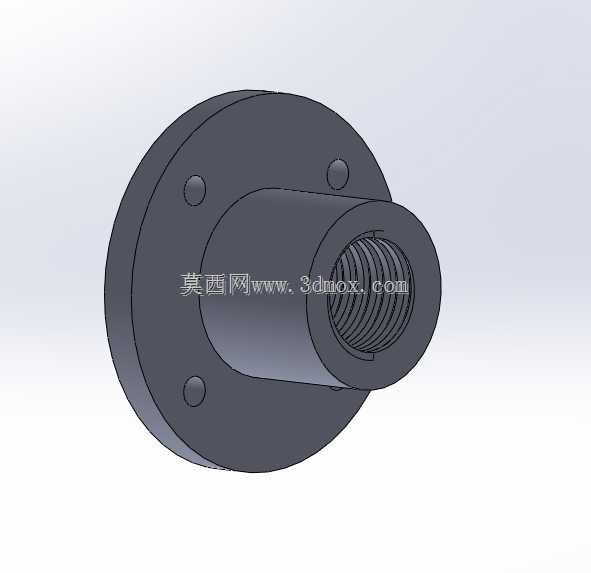

　　从结构设计逻辑来看，螺母部分采用一体化法兰安装结构，法兰端面上均匀分布4个沉头安装孔，安装时可以直接通过内六角螺栓将螺母固定在移动滑板的安装基面上，不需要额外设计螺母座的抱紧结构，既减少了装配时的同轴度调整工作量，也能避免传统分体式螺母座抱紧力不均导致的螺母变形、螺纹卡滞问题。法兰盘的厚度经过校核，能够承受进给方向的最大轴向切削抗力，不会因为长期受交变载荷出现法兰根部断裂的问题；螺母主体的内螺纹为SQ型牙型，牙型角经过优化，相比普通梯形螺纹的接触应力分布更均匀，螺杆与螺母的螺纹啮合面贴合度更好，长期运行后的磨损量更小，传动间隙的增长速度更慢，能够长时间保持进给精度，减少机床的间隙调整频次。

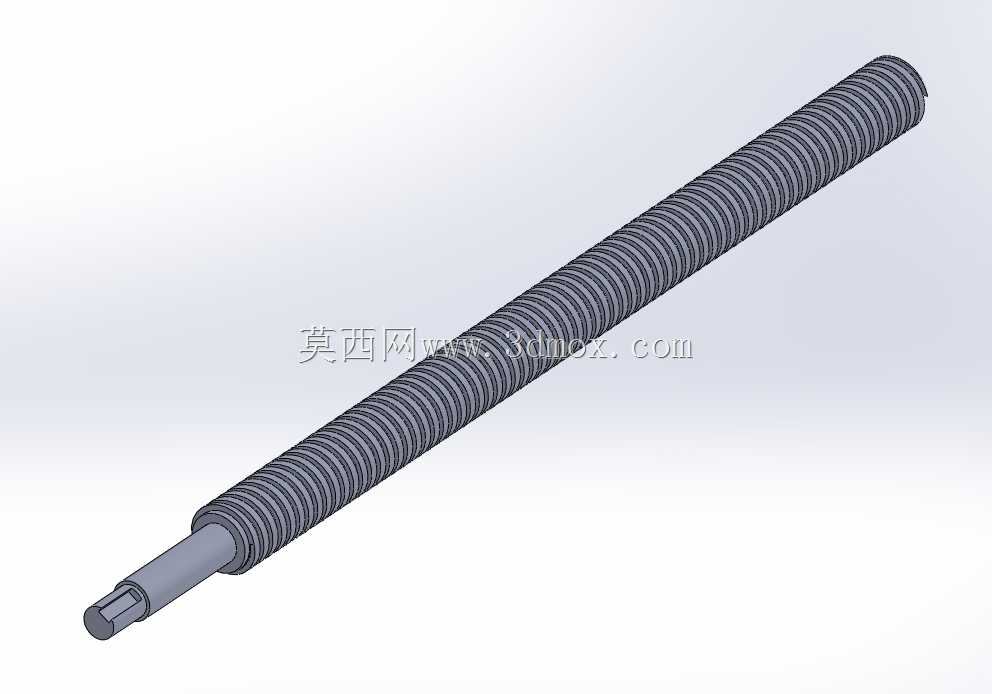

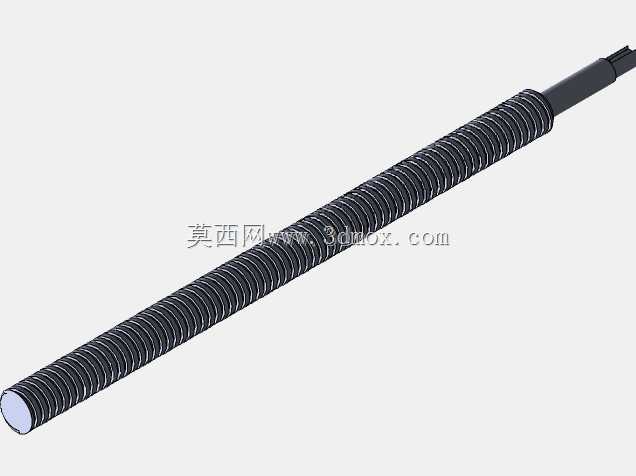

　　螺杆部分的外螺纹与螺母内螺纹做了配磨处理，啮合侧隙控制在普通车床进给要求的合理范围内，既不会因为侧隙过大导致进给反向时出现空程，影响端面车削、螺纹车削的加工精度，也不会因为侧隙过小导致传动卡滞、运转阻力过大，增加进给箱的负载。螺杆的轴端可以根据安装需求设计不同的连接结构，既可以通过联轴器与进给箱的输出轴直连，也可以通过齿轮、链轮结构传递动力，适配不同机床的进给传动链布局。

　　从安装边界尺寸来看，法兰盘的外径设计参考了CA6140车床对应安装位的原有安装尺寸，安装孔的中心距与原有安装孔位完全匹配，替换原有磨损的螺母时不需要对滑板安装面做二次加工，可以直接互换安装；螺母主体的外径与原有安装孔的配合间隙控制在合理范围，装配时可以轻松推入安装位，同时不会出现径向晃动；螺杆的公称直径、螺距与原机床参数完全一致，不需要调整进给箱的挂轮参数就能保证进给刻度值与实际移动量匹配，降低设备维修替换的成本与工作量。

　　在实际功能表现上，这套传动副能够传递足够的轴向进给力，满足车床车削外圆、端面、内孔时的切削抗力要求，螺纹表面经过淬火处理，表面硬度达到使用要求，耐磨性能优异，正常润滑维护条件下的使用寿命能够满足机床长期运行的需求。法兰端面与螺母轴线的垂直度经过严格控制，安装后螺母的轴线与螺杆轴线的同轴度能够得到保证，运行过程中不会出现偏磨、爬行的问题，进给运动平稳，低速进给时不会出现明显的窜动，能够保证加工工件的表面粗糙度与尺寸精度。设计时也考虑了间隙调整的需求，部分工况下可以通过在螺母法兰端面加装调整垫片的方式，补偿螺纹长期磨损后产生的侧隙，不需要整体更换螺母，进一步降低设备的维护成本。
