法兰安装式步进电机三维结构设计

　　这款步进电机的三维结构完全围绕工业现场的实际安装与使用需求搭建，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配的工艺要求。从应用场景来看，这类带方形法兰安装面的步进电机，大量用在中小型自动化设备的进给传动环节，比如小型数控工作台的轴系驱动、点胶设备的位移模组动力输入、自动化分拣线的拨轮驱动，还有教学类数控实验台的动力单元搭建，相比不带安装法兰的电机，它的安装定位精度更高，能承受一定的径向负载，适配带安装止口的设备安装板，不需要额外做复杂的转接支架。

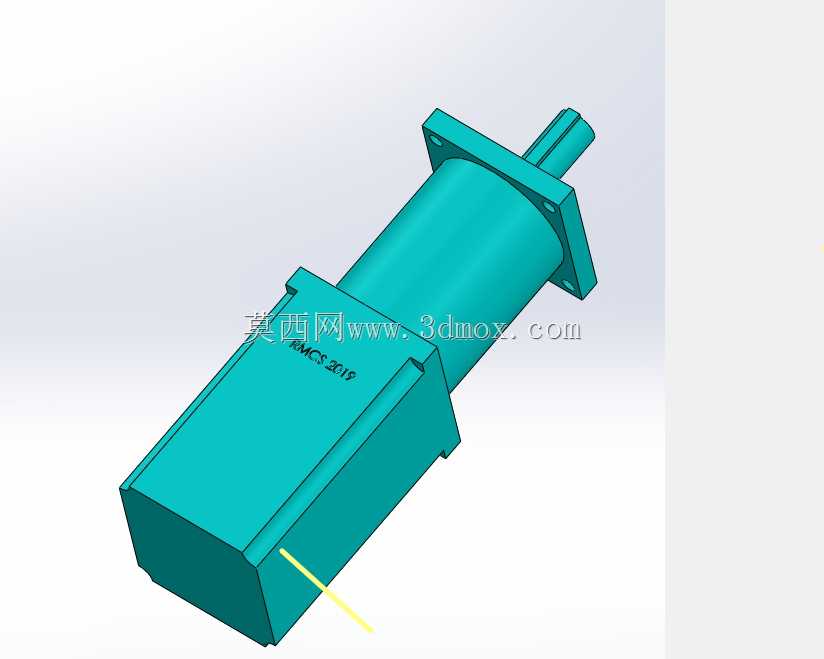

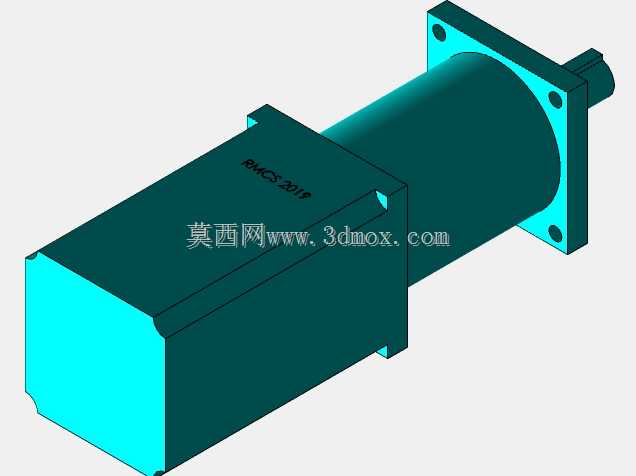

　　从功能特性上看，模型还原了步进电机的核心结构分区：尾部的方形接线端壳体、中间的定子绕组容纳段、前端的法兰安装端、伸出的输出轴，每一段的衔接处都做了符合实际工艺的倒角与止口设计，不会出现建模时常见的面与面直接硬接的错误。前端法兰上的四个安装通孔位置完全符合行业通用的安装尺寸规范，止口的凸台直径与常见的电机安装座定位孔公差匹配，实际选型时只要核对法兰安装孔距、止口直径、输出轴径这几个核心参数，就能直接替换同规格的实物电机，不需要重新调整安装板的孔位设计。输出轴的轴径、伸出长度也对应常规配套联轴器的安装尺寸，轴端没有做多余多余的键槽特征，适配目前自动化设备常用的抱紧式联轴器，安装时不需要额外加工键槽，能减少装配时的对中工作量。

　　设计思路上，建模时优先保证安装边界的尺寸准确性，毕竟这类标准动力部件的三维模型，核心作用是给设备整体布局做干涉检查、安装空间校核，而不是做内部的电磁仿真。所以模型把外部的所有装配相关特征都做了精准还原：接线盒的位置在电机尾部侧面，预留了接线的空间，在做设备布线布局时，可以准确判断线缆的弯曲半径是否足够，不会出现线缆和周边结构件干涉的问题；电机本体的外径尺寸严格对应同规格步进电机的实际外形，在排布多轴模组的时候，能准确核算相邻电机之间的安全间隙，避免后期装配时出现电机外壳互相碰撞的问题。

　　实际做设备设计的时候，很多新手容易忽略电机安装的轴向空间预留，这款模型把电机的总长度、法兰面到轴端的伸出长度、法兰面到尾部壳体的长度都做了准确还原，在设计安装板后面的走线槽、防护盖板的时候，可以直接参考模型的轴向尺寸预留空间，不会出现盖板盖不上、接线空间不足的问题。另外，电机壳体表面的散热筋特征也做了简化还原，虽然不需要做详细的热仿真，但在核算设备内部的通风空间时，能准确判断散热周边是否有遮挡，避免电机长时间运行时因为通风不畅导致的温升过高问题。

　　从安装边界来看，这款法兰安装式步进电机的安装面为前端方形法兰，四个安装孔呈对称分布，安装时从法兰后侧穿入固定螺丝，锁入设备安装板的螺纹孔即可，安装方向可以根据设备的布线需求做90度旋转调整，模型的对称结构也完全对应实际产品的安装特性，不管是水平安装、垂直安装还是侧装，都能在装配环境里直接调整角度，不需要重新修改模型特征。输出轴的中心高度和法兰止口的同轴度特征也在模型里做了对应，在做轴系对中的时候，可以直接以输出轴的轴线作为装配基准，搭配联轴器、丝杠或者同步轮的时候，能快速完成同轴度的初步校核，减少后期装配调试时的对中工作量。

　　在做设备的BOM统计时，这款模型的结构分区清晰，可以直接提取不同段的外形尺寸作为选型核对依据，不需要再额外翻查产品样本。比如定子段的外径可以用来核对电机抱座的适配尺寸，输出轴的长度可以核对联轴器的锁紧螺丝位置是否在轴的有效配合段内，法兰的厚度可以核算固定螺丝的旋入深度，避免螺丝过长顶到电机内部结构，或者螺丝过短导致锁附力不足的问题。整体建模没有做过度的细节刻画，既保证了装配设计时需要的所有核心尺寸准确，又不会因为模型面数过多导致整个设备装配体卡顿，非常适合在中小型自动化设备的整体设计中作为标准动力部件调用。
