球形螺旋弹簧结构设计三维数模

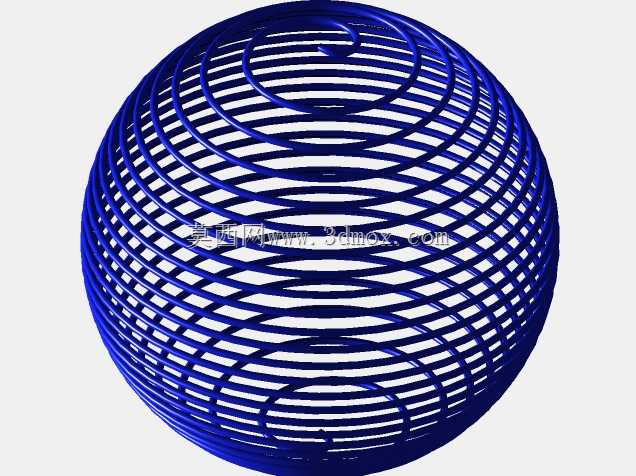

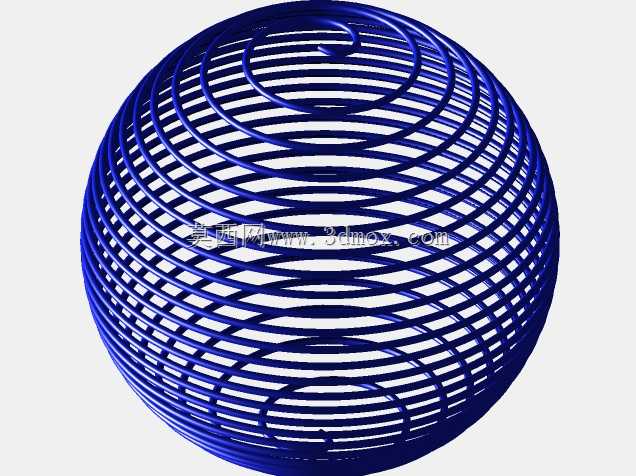

　　在常规弹性元件的应用场景里，圆柱螺旋弹簧的应用覆盖了绝大多数缓冲、复位、储能工况，但在部分特殊安装空间、特殊受力要求的设备结构中，规则圆柱形态的弹簧往往无法适配边界要求，球形螺旋弹簧正是针对这类特殊需求开发的异形弹性构件。这类弹簧的螺旋线轨迹贴合椭球曲面分布，整体外轮廓呈现饱满的类球形，和传统圆柱弹簧相比，其径向各方向的弹性形变特性更为均匀，不会出现圆柱弹簧在受偏载时容易发生的侧向屈曲问题，在多方向受力的缓冲场景中优势明显。从实际应用场景来看，这类球形螺旋弹簧常被用在精密仪器的隔振支座、特殊阀门的复位结构、异形空间内的储能构件，还有部分玩具、文创产品的弹性交互结构中，比如部分手持精密检测设备的握持缓冲结构，内部安装空间为类球形腔体，

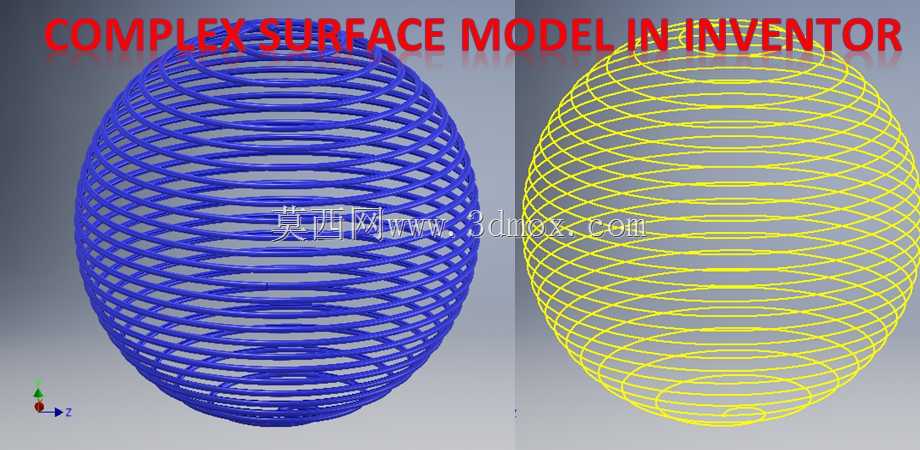

　　圆柱弹簧无法充分利用腔体空间提供足够的弹力，而球形螺旋弹簧可以完全贴合腔体内壁轮廓，在有限的安装体积内实现更长的有效形变行程，提供更线性的弹力输出。在设计思路层面，这类弹簧的建模核心是螺旋线的轨迹控制，不同于圆柱弹簧以圆柱面为导程面生成等距螺旋线，球形螺旋弹簧需要以椭球面作为螺旋导程面，控制螺旋线在纬向、经向的升角变化，保证每一圈簧丝的间距均匀，避免出现局部圈距过小导致的并圈摩擦，或是局部圈距过大导致的刚度突变。簧丝直径的选择需要匹配整体球径的大小，通常簧丝直径与球体最大外径的比值控制在1:20到1:40之间，这个比例区间下的弹簧既能保证足够的结构强度，不会在额定压缩量下出现塑性变形，又能保证足够的弹性形变范围，

　　满足缓冲或复位的行程要求。从安装边界来看，这类弹簧的安装定位通常依靠两端的收口结构，设计时需要在螺旋线的首尾两端预留出平直的安装段，平直段的长度根据安装座的固定孔深度确定，一般不小于3倍簧丝直径，保证安装后不会出现松脱转动。在受力特性上，球形螺旋弹簧的刚度呈现非线性变化，在初始压缩阶段刚度较低，随着压缩量增加，簧丝圈逐渐靠近，刚度会平缓上升，这种刚度特性非常适合需要缓冲吸能的场景，初始阶段的低刚度可以过滤高频小幅振动，后期的刚度上升可以限制最大形变量，避免结构发生硬碰撞。在实际建模过程中，需要重点校验螺旋线的曲率变化，避免出现局部曲率半径过小的位置，因为曲率过小的位置在绕制加工时会出现应力集中，长期受载后容易发生断裂失效，

　　通常要求螺旋线任意位置的曲率半径不小于2倍簧丝直径，保证冷卷加工时簧丝内部的残余应力处于可控范围。另外，这类弹簧的表面处理需要根据应用场景选择，普通工业场景下采用喷塑或电泳处理即可满足防锈要求，若是用于食品、医疗相关设备中，则需要采用抛光后钝化处理，保证表面无毛刺、无有害物质析出。和同体积的圆柱弹簧相比，球形螺旋弹簧的侧向稳定性提升40%以上，在受径向力时不会出现圆柱弹簧常见的侧弯卡滞问题，这一特性让它在多方向受力的铰接结构、万向缓冲结构中有着不可替代的作用，比如部分万向节的缓冲复位结构，需要在任意偏转方向都提供均匀的复位弹力，传统圆柱弹簧只能提供轴向弹力，加装导向结构后又会增加结构复杂度，而球形螺旋弹簧不需要额外导向结构即可实现多方向均匀弹力输出，大幅简化整体结构设计。在建模过程中还需要考虑加工工艺的可行性，螺旋升角的变化不能过于剧烈，否则在弹簧卷制设备上无法实现连续绕制，通常每一圈螺旋的升角变化量控制在5度以内，保证绕制过程中簧丝的送料角度平缓变化，不会出现卡料或簧丝扭曲的问题。对于安装空间的适配，设计时需要预留10%左右的径向间隙，避免弹簧在压缩过程中外径膨胀与安装腔内壁发生摩擦，影响弹力输出的稳定性，同时轴向的安装空间需要预留最大压缩量15%的余量，防止弹簧被压并时出现结构硬接触。
