双层支撑式可调作业台结构设计

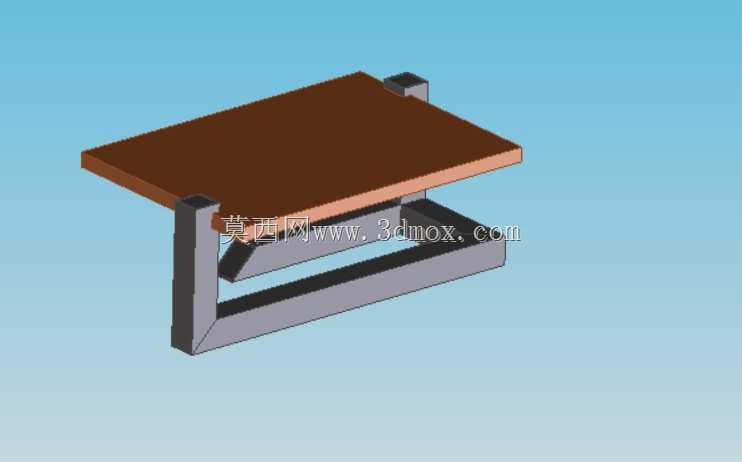

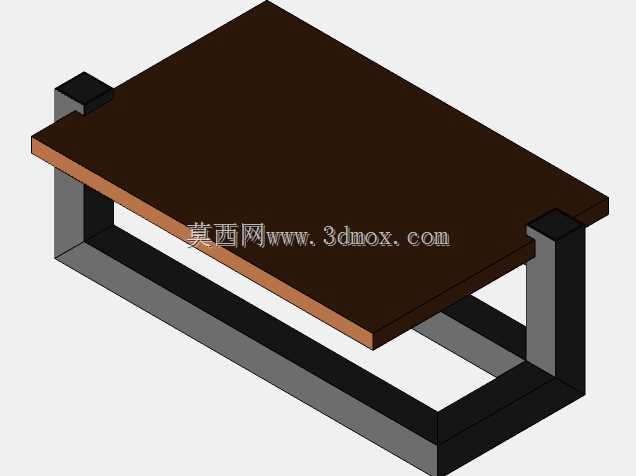

　　在车间工位布局、小型设备承载、工装夹具临时放置的场景中，这类带双侧立式支撑的双层台架是非常实用的工位承载构件，区别于常规固定式焊接工作台，该结构在设计时预留了台面高度调整的冗余空间，可适配不同操作高度的作业需求，避免操作人员长期弯腰或抬臂作业产生的疲劳。从结构组成来看，整个台架分为三个核心部分：顶部承载台面、双侧立式支撑立柱、底部承托框架，顶部台面采用层叠式设计，上层为平整的作业接触面，边缘做了小角度倒角处理，避免尖锐边角剐蹭工件或划伤操作人员，下层为台面加强衬板，通过衬板分散台面集中载荷，防止长期放置重型工装后出现台面中部凹陷变形。双侧的立式支撑立柱采用槽型截面构件，相比等重量的实心方钢，槽型截面的抗扭、抗弯截面系数更高，

　　立柱上预留了多组定位孔位，可根据实际作业需求调整顶部台面的安装高度，调整时仅需拆卸定位紧固件，将台面滑移至目标孔位后重新锁紧即可，无需整体拆解台架，调整过程单人即可完成，适配多品种小批量生产时频繁切换作业高度的需求。底部的承托框架为整体焊接式框型结构，框架前后方向设置了横向加强梁，一方面可以作为下层置物空间的承托基础，放置常用的工具、量具或待加工工件，减少操作人员取放物品的走动距离，另一方面横向加强梁可以连接双侧立柱的下端，抵消立柱受载后产生的外张应力，避免长期重载后立柱出现外撇变形，提升整个台架的结构稳定性。从安装边界来看，该台架的底部框架占地面积较小，可直接放置在平整的车间地面上使用，若需要固定安装，

　　可在底部框架的四个角位置加工地脚螺栓孔，通过膨胀螺栓与地面固定，适配有振动作业的工位需求，避免台架受振动后出现滑移。设计过程中重点校核了几个关键受力点：一是立柱与台面的连接位置，该位置承受台面载荷带来的弯矩，因此在连接位置增设了三角形加强筋，将集中弯矩分散到立柱的整个竖直面上，避免连接位置出现应力集中导致的焊缝开裂；二是底部框架的焊缝位置，所有构件连接位置均采用连续角焊缝，焊后做去应力处理，避免长期受载后焊缝位置出现疲劳裂纹；三是台面的承载能力，通过衬板加强后的台面，在均布载荷下的挠度控制在千分之一以内，放置精密工装或检测工具时不会因为台面变形影响测量或装配精度。在实际应用中，这类台架不仅可以作为钳工装配工位的作业台，

　　也可以作为小型检测设备的放置台，或是生产线旁的物料暂存台，相比市售的标准工作台，该结构的自重更轻，拆装运输更方便，同时预留的调整空间可以适配更多非标准的作业场景，不需要针对特殊高度需求单独定制台架，降低工位布置的成本。结构细节上，顶部台面的边缘没有设置突出的挡边，方便大尺寸工件从台面侧面推移至台面上，不需要从台架端部抬上抬下，降低重型工件上下台面的操作难度；双侧立柱的外侧做了平面处理，可根据需求加装工具挂板、电源插座盒、照明支架等附属配件，扩展台架的使用功能；底部框架的下端预留了脚轮安装位，若需要频繁移动台架，可在四个角安装带刹车的万向脚轮，移动时解锁刹车，到位后锁死即可，不需要额外加装移动机构。整个结构的零件全部采用常规的型钢与板材加工，不需要开模定制，加工时仅需切割、钻孔、焊接、喷涂几道常规工序，加工周期短，维护成本低，若某个构件出现变形或损坏，可直接拆卸更换对应零件，不需要整体报废台架，进一步降低长期使用的成本。在载荷匹配上，该结构的额定均布载荷可满足常规工位的作业需求，若需要承载更重的设备，可通过加厚立柱板材、增加加强筋数量、加大定位紧固件直径的方式快速改型，不需要重新设计整体结构，具备较好的设计延展性。
