CA6140车床配套齿轮传动机械工作台

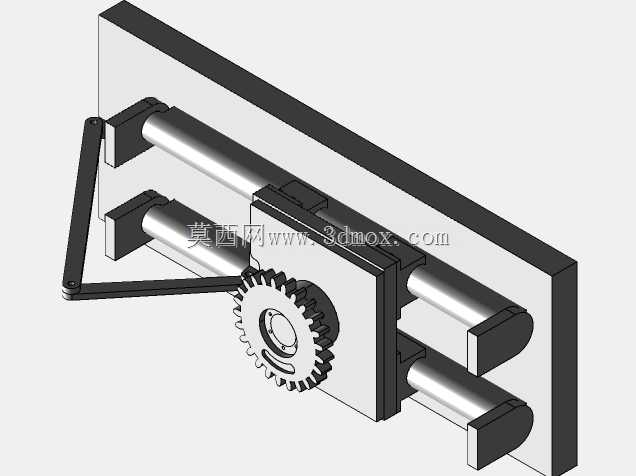

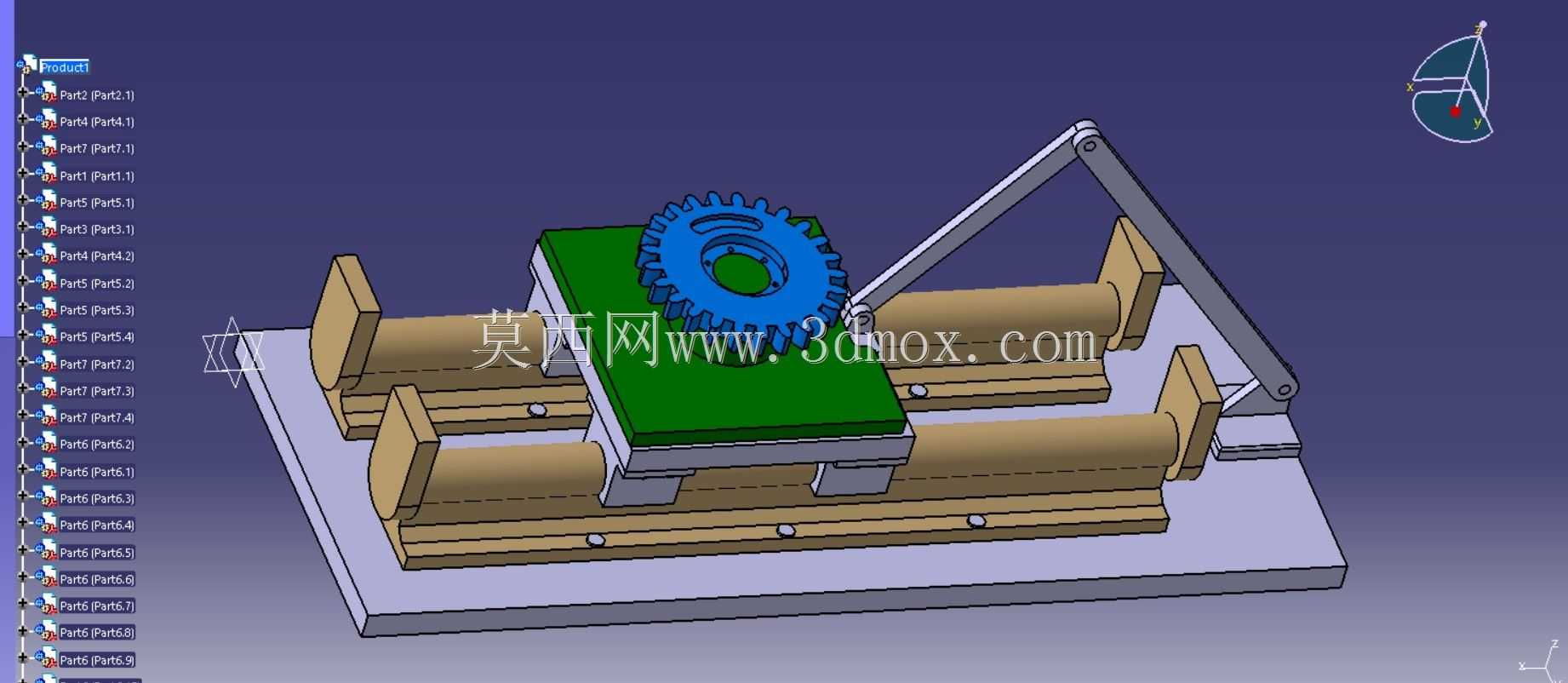

　　这款配套CA6140车床使用的机械工作台，主要面向普通卧式车床的工序扩展场景，解决车床原生工作台装夹行程不足、异形工件定位困难的实际加工痛点，在中小批量轴类、盘套类零件的二次装夹、多工序合并加工场景中应用广泛。从结构设计逻辑来看，整个工作台采用分层式承载架构，底部为整体式矩形安装基座，基座上平行布置两根淬硬处理的线性导轨，作为上层承载平台的滑动导向副，导轨安装面经过精磨处理，平面度控制在0.02mm/1000mm范围内，保证滑动过程的直线度精度，避免平台移动时出现卡滞或偏摆问题。上层承载平台采用高刚性铸铁材质，台面设置多组T型槽结构，可配合不同规格的压板、螺栓实现异形工件、工装夹具的快速装夹，

　　台面边缘预留的定位销孔可与专用夹具实现销定位，重复定位精度可控制在0.01mm以内，满足半精加工、精加工工序的装夹精度要求。工作台的驱动部分采用齿轮-齿条传动结构，台面上集成的圆柱齿轮与导轨侧方平行布置的齿条啮合，转动齿轮即可带动上层平台沿导轨方向实现平稳进给，齿轮轴端预留的扳手接口可配合手动扳手实现微调进给，也可外接动力源实现自动进给，进给行程可根据实际加工需求调整，最大行程覆盖CA6140车床的最大加工长度区间，满足不同长度工件的加工位置调整需求。在工作台的侧方设置有铰接式限位压臂结构，当平台调整到目标加工位置后，扳动压臂即可实现平台的位置锁止，避免加工过程中平台受切削力作用出现位移，压臂的压紧面贴有防滑铜垫，

　　既保证足够的锁紧摩擦力，又不会划伤导轨表面，长期使用也不会破坏导轨的精度保持性。从安装边界来看，整个工作台的基座底面设置有与CA6140车床中拖板安装螺孔匹配的连接孔位，不需要对车床本体进行二次改造即可直接安装固定，安装时仅需要清理中拖板安装面的铁屑、油污，通过内六角螺栓即可完成紧固，安装后工作台台面与车床主轴轴线的平行度可通过基座下方的调整斜铁进行微调，保证工件装夹后与主轴的同轴度要求。在实际加工场景中，这款工作台可承担车床的辅助装夹功能，比如加工长轴类零件的端面键槽、径向孔时，可将工件装夹在工作台台面上，配合车床的主轴分度功能完成多工位加工，不需要二次转序到铣床、钻床设备，有效缩短零件的加工周转周期，降低多次装夹带来的精度误差。

　　针对盘类零件的偏心加工需求，工作台台面可配合四爪卡盘实现偏心装夹，通过齿轮传动调整平台位置即可快速找正偏心距，相比原生中拖板的调整方式，微调精度更高，操作更便捷。结构设计过程中充分考虑了车床加工的切削工况，所有滑动配合面都设置有防尘护板，避免车削产生的铁屑、切削液进入导轨配合间隙，延长导轨副的使用寿命，齿轮啮合位置预留有润滑脂注油口，日常维护时仅需要定期注入润滑脂即可保证传动的平稳性，不需要复杂的拆解维护。整个工作台的刚性经过校核，在承受最大150kg的工件载荷与常规车削切削力作用下，平台的变形量控制在0.03mm以内，不会因为切削振动导致工件位移，满足常规金属切削加工的刚性要求。
