带升降台的小型户外值守舱结构设计

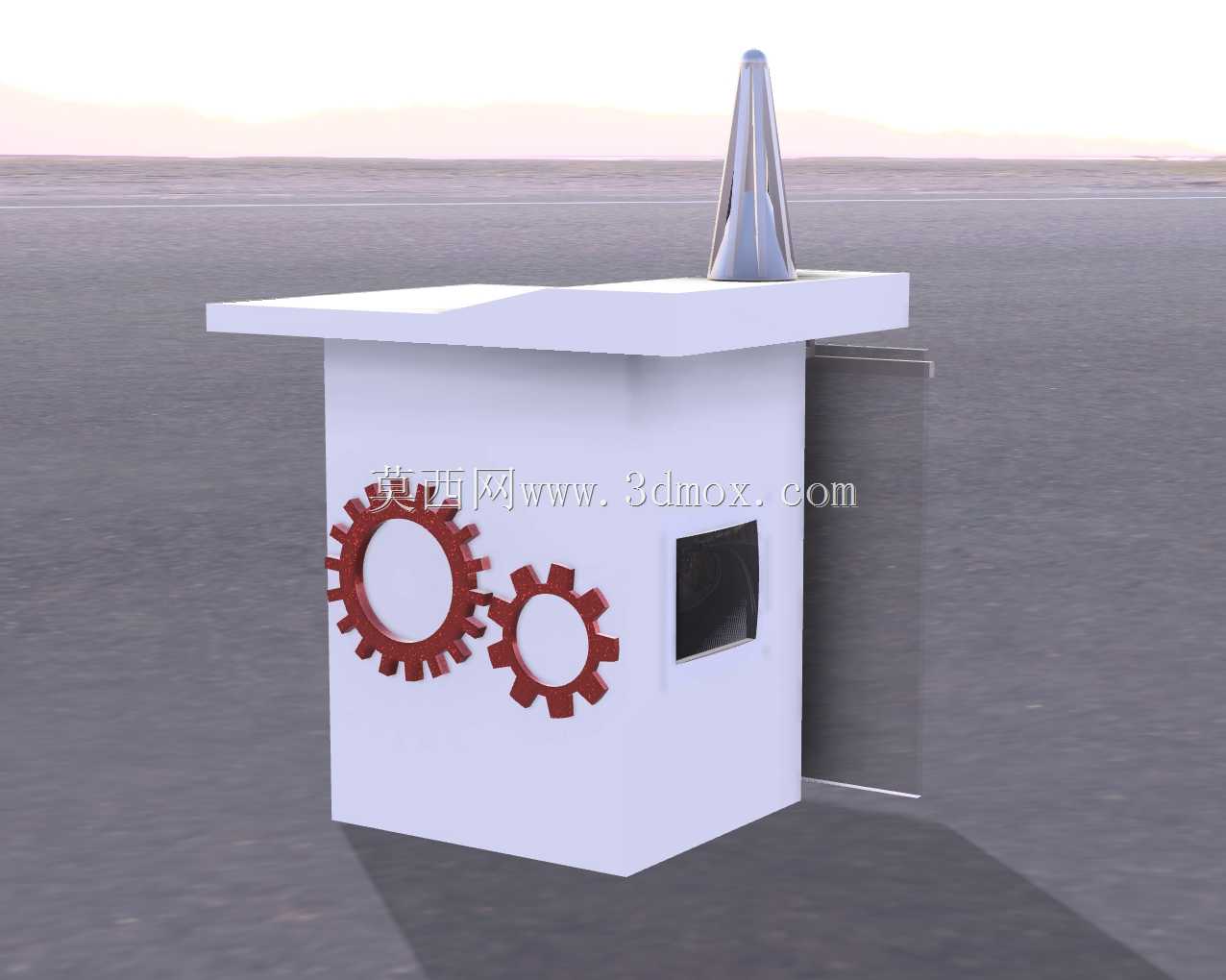

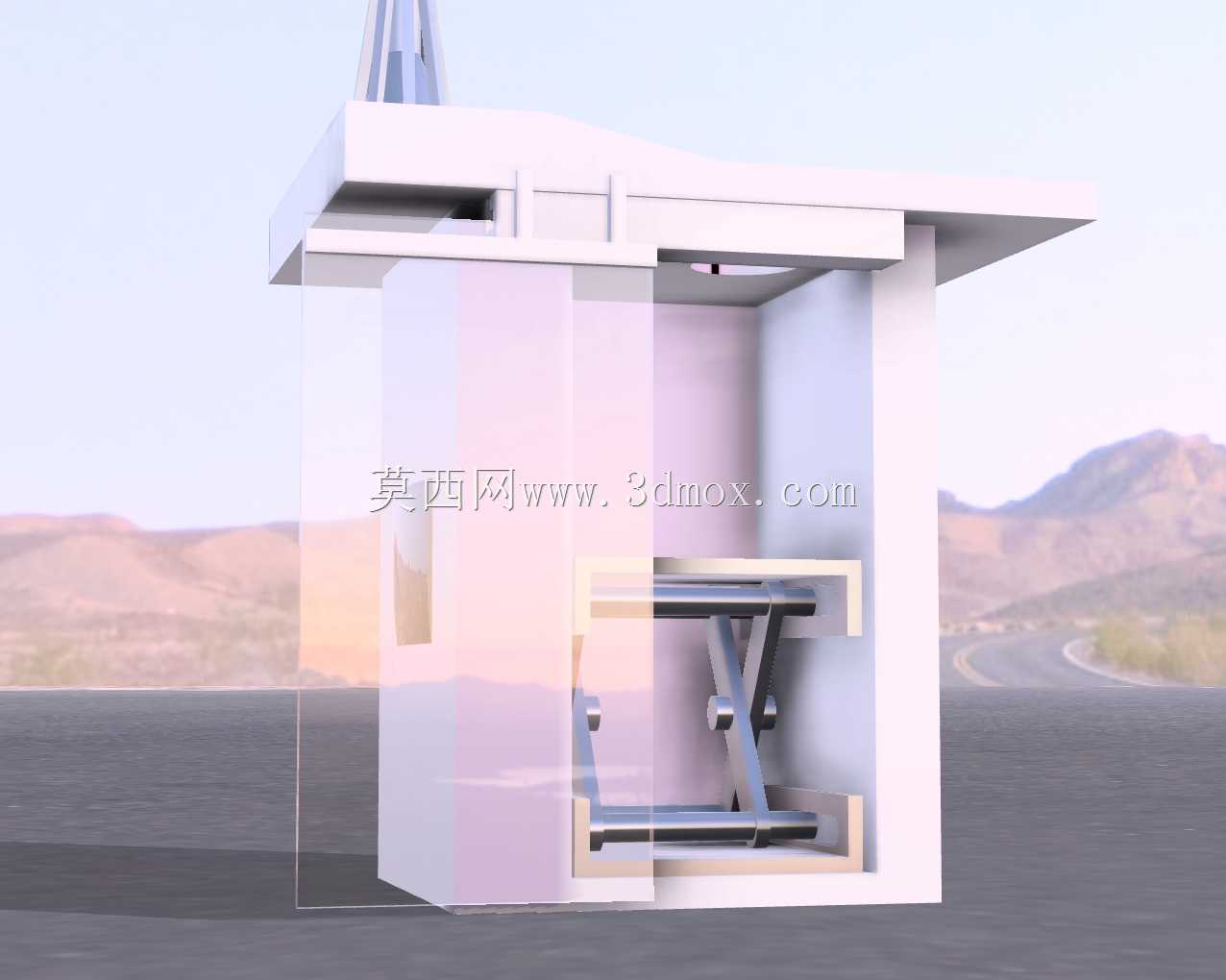

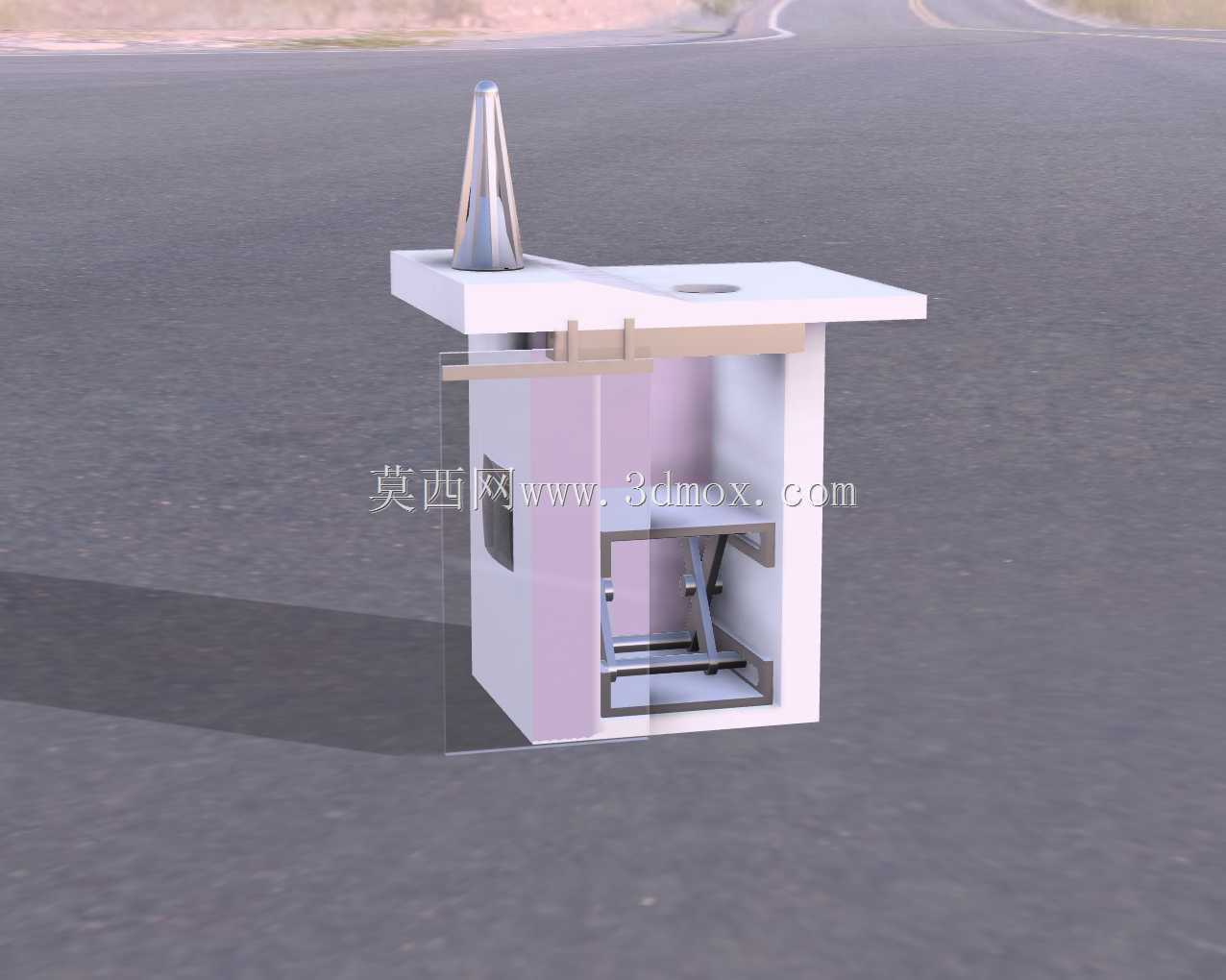

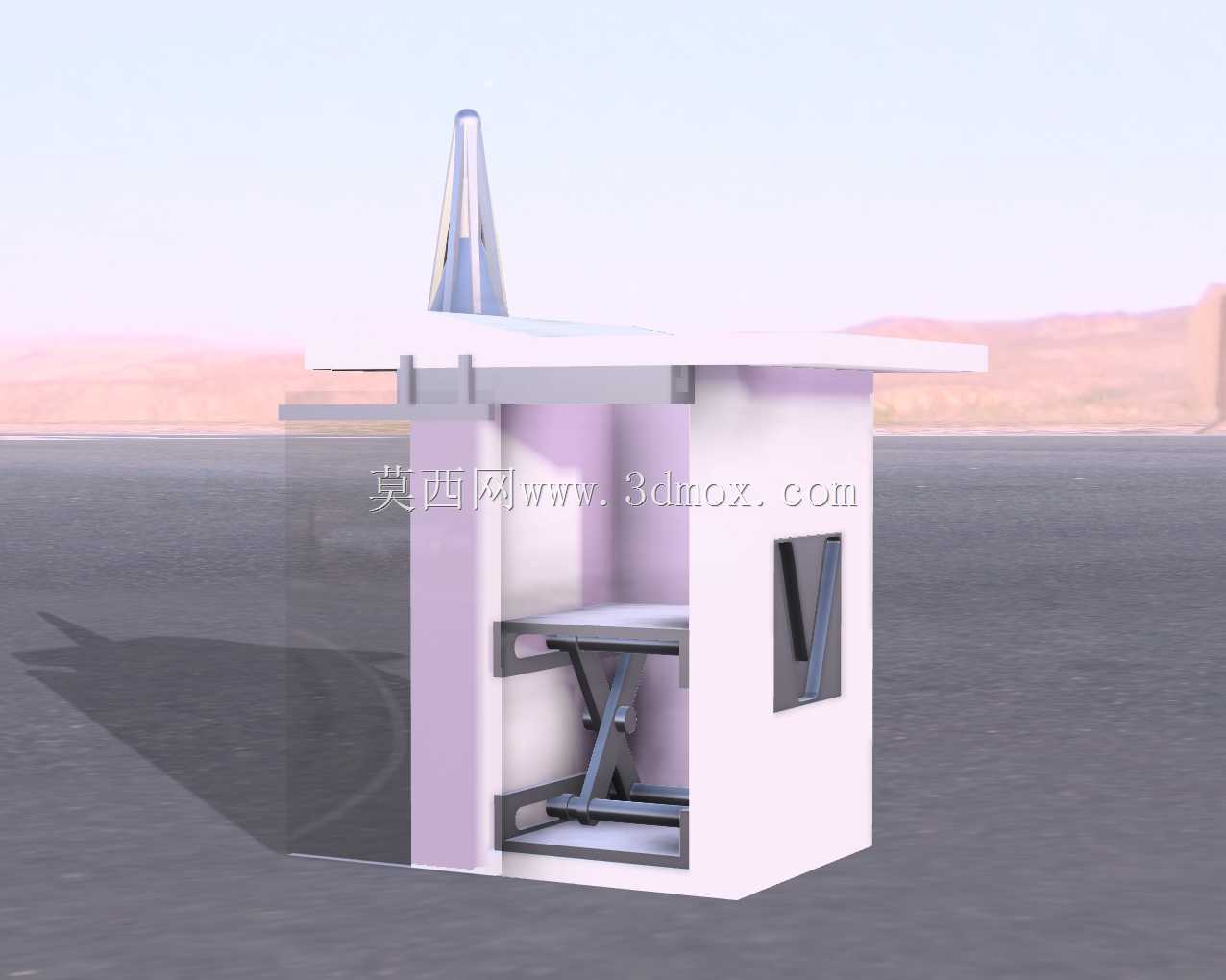

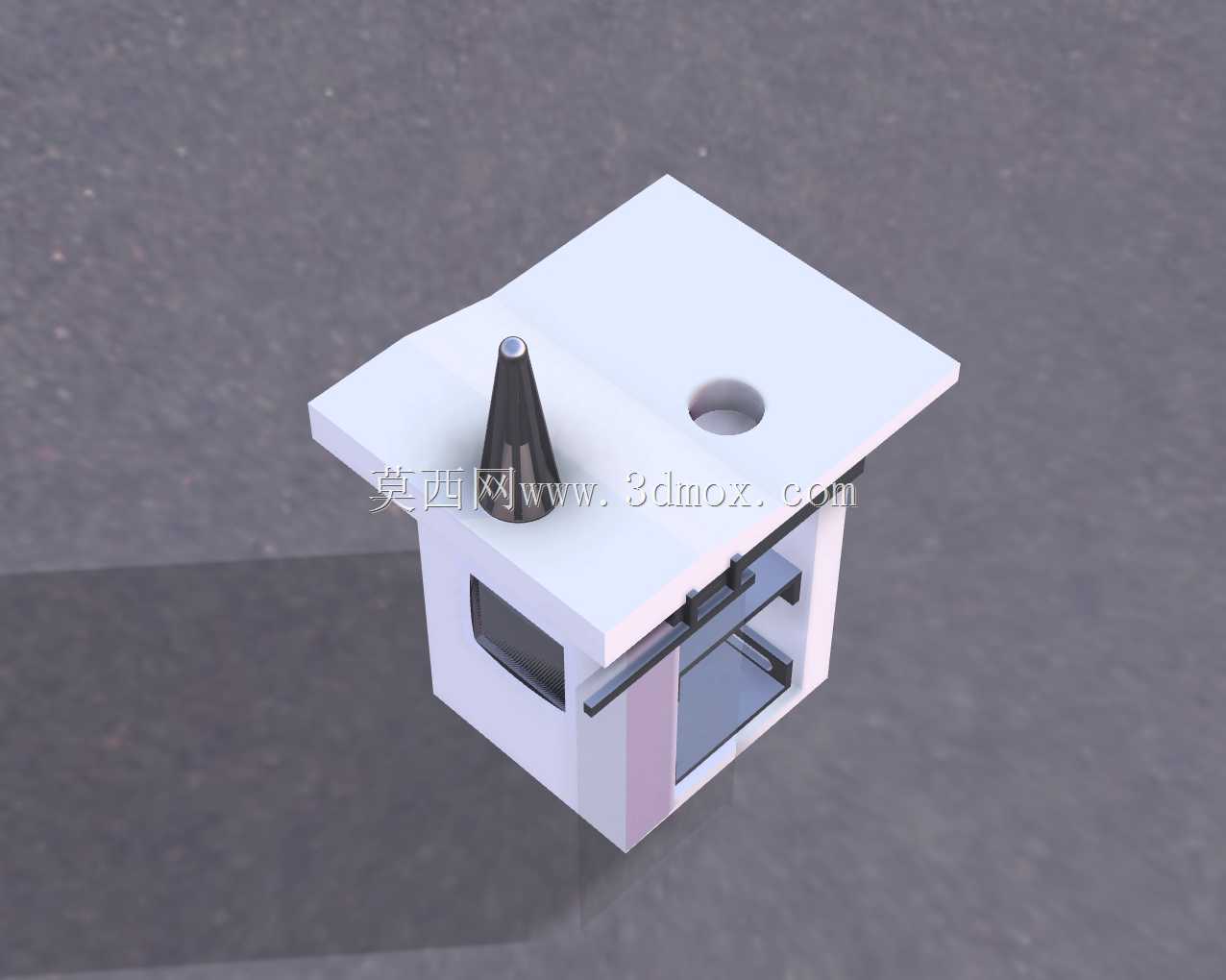

　　这款带内置剪叉升降台的小型户外值守舱，主要面向户外临时作业点位、厂区边界巡检值守、户外临时检测点位等场景设计，可满足单人短时户外作业、设备临时存放、值守人员避雨遮阳的实际需求，整体结构兼顾户外使用的防护性与内部作业的可调性。从实际使用场景出发，舱体采用封闭式单开门结构，侧面开设窄型观察窗，既可以保证值守人员在舱内观察外部工况，也能避免户外强风、扬尘、降雨直接侵入舱内，舱顶做了外伸式檐口设计，檐口超出舱体侧壁一定距离，可在降雨时引导雨水远离舱门与观察窗位置，减少雨水沿缝隙渗入的概率，舱顶设置的锥形导流结构，可快速排走顶部积水，避免长期积水造成的顶部板材腐蚀问题。内部集成的剪叉式升降工作台是整个结构的核心功能部件，

　　剪叉臂采用标准矩形钢焊接成型，铰接点配置耐磨轴套，降低反复升降过程中的铰接磨损，工作台面采用防滑花纹钢板制作，边缘设置限位挡边，防止放置在台面上的检测工具、记录物料在升降过程中滑落。升降行程覆盖常规坐姿作业到站姿作业的高度区间，可适配不同身高操作人员的使用需求，也可满足不同高度检测设备的架设要求，升降导向依靠剪叉臂的铰接约束实现，无需额外加装直线导轨，既简化了整体结构，也降低了户外环境下导轨积尘卡滞的故障概率。舱体框架采用标准型钢焊接成型，外壁采用轻质复合板材装配，在保证结构刚度的前提下控制整体自重，方便整体转运与快速布设，舱体底部设置安装固定孔位，可通过膨胀螺栓直接固定在硬化混凝土地面，

　　也可搭配预制配重底座在无硬化条件的户外场地快速部署，安装边界预留了足够的操作空间，舱门开启方向不会与周边固定设施产生干涉，观察窗的开设高度对应人员站立时的视线高度，无需刻意俯身或抬头即可观察外部情况。设计过程中优先考虑户外长期使用的可靠性，所有外露钢结构件均做了防腐防锈处理，铰接位置预留润滑注油孔，可在日常维护时快速加注润滑脂，延长结构使用寿命；舱内升降台的下部空间做了空置处理，可用于存放备用工具、应急物料，不会因升降机构的布置挤占过多储物空间。舱体的外形尺寸控制在小型转运车辆的货箱装载范围内，整体转运时无需额外拆解，到场后仅需完成固定与升降机构的调试即可投入使用，相比传统的固定值守岗亭，部署灵活性大幅提升，相比临时帐篷类值守设施，

　　结构防护能力与作业舒适性有明显优势。在结构强度校核阶段，重点验证了舱体框架在户外强风载荷下的抗倾覆能力，以及升降台在额定承载下的剪叉臂变形量，确保在最大风力工况下舱体不会出现失稳倾覆，升降台满载升降过程中台面的倾斜量控制在允许范围内，不会影响台面上设备的正常使用。观察窗采用透明耐力板材质，相比普通玻璃抗冲击性能更强，可避免户外飞石、杂物撞击造成的窗体破损，同时具备一定的紫外线阻隔能力，减少长期日晒造成的舱内材料老化。舱门采用侧开式结构，门锁采用防水型户外锁具，可在降雨环境下正常开启关闭，不会因锁芯进水出现锈蚀卡滞。
