小型有刷直流电动机结构三维建模

　　在小型机电设备的动力选型环节，这类小功率直流电动机是极为常见的旋转驱动部件，常被应用在桌面级小型机床进给驱动、教学实验台传动模组、小型自动化输送线的辅助驱动单元、民用电器的动力输出端，甚至是模型制作、小型专用工装的动力源场景中。和交流异步电机不同，这类直流电机的调速特性更平顺，低速扭矩输出表现更适配轻载直驱的场景，不需要搭配复杂的变频驱动模块，仅通过调整电枢端的输入电压就能实现较宽范围的转速调节，对于结构紧凑、控制逻辑简单的小型设备来说，能大幅降低电控部分的设计复杂度。

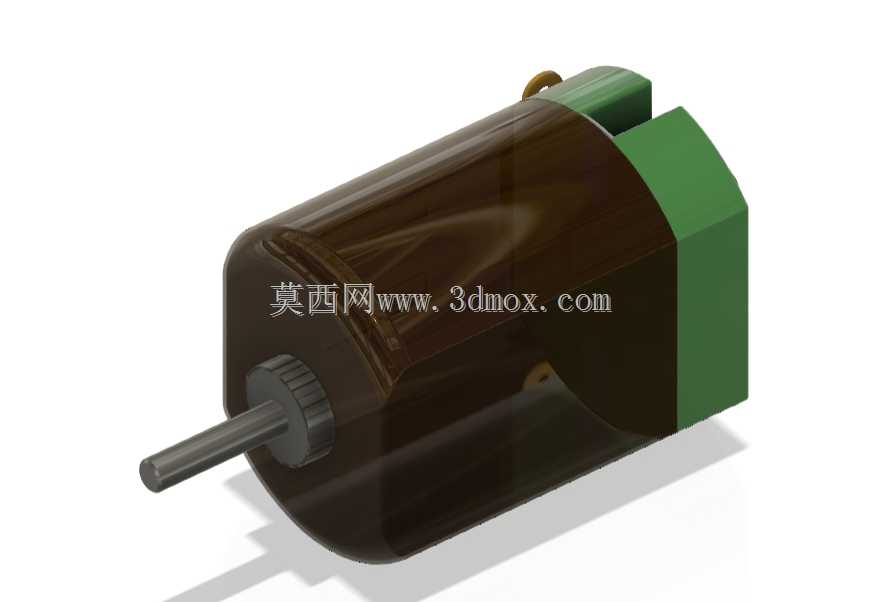

　　从实际功能来看，这款电机的核心作用是将直流电能转换为旋转机械能，通过前端伸出的光轴输出扭矩，可直接连接负载轮、小模数齿轮、同步带轮等传动零件，也可通过联轴器对接丝杆、转轴等传动部件，实现旋转运动的传递。模型还原的结构包含了定子永磁体腔体、电枢转子总成、端盖固定结构、输出轴支撑轴承位、尾部接线端的防护结构，外壳部分做了半透明的可视化处理，能直观展示内部腔体的布局，方便结构设计人员在做整机排布时，清晰判断电机内部结构和外部安装空间的干涉风险。

　　做这款电机的三维建模时，首先要明确安装边界的约束：输出轴的轴径、伸出长度是对接传动件的核心尺寸，建模时需要严格保证轴的同轴度公差，轴端的倒角、轴用挡圈槽的位置都要和实际零件匹配，避免后续装配时出现传动件无法装入、轴向窜动超差的问题。电机主体的外壳分为两段式结构，前端是深棕色的主腔体，用来容纳定子磁钢和转子绕组，后端是绿色的端盖部分，既承担轴承外圈的定位作用，也预留了接线引出的空间，建模时两段壳体的配合止口需要做贴合约束，还原实际装配时的定位关系，保证整机外形的尺寸精度。尾部的吊环结构是为了方便小批量安装时的提拿、布线固定，建模时保留了这个细节，方便设计人员在做整机布线时预留绑线、固定的空间。

　　在整机设备的布局设计中，这类小型直流电机的安装方式多为外壳抱紧式或者端盖法兰式，建模时还原的外壳圆柱度、端盖安装面的平面度，都能为安装结构的设计提供准确的参考：如果采用抱紧式安装，固定座的内孔尺寸可以直接参考模型的主体外径做公差配合设计，不需要额外测绘实物；如果采用端盖固定，后端盖的安装孔位、端面到输出轴端面的距离，都能直接从模型中提取尺寸，减少设计阶段的测绘工作量。另外，模型还原的外壳散热结构虽然是小功率电机，但长时间运行时的表面温升也需要在整机设计时预留一定的散热间隙，不能将电机外壳完全包裹在密闭的结构腔体内，避免热量堆积导致绕组过热烧毁，这一点在做紧凑结构设计时尤其需要注意，很多新手设计时只考虑安装空间的紧凑性，忽略了散热间隙的预留，往往会导致设备连续运行时出现电机故障。

　　从传动匹配的角度来说，这款电机的输出轴是光轴结构，搭配紧定螺钉固定的传动件时，需要在轴上对应紧定螺钉的位置做平面坑或者预留足够的摩擦接触面，避免大扭矩启动时传动件和轴之间出现打滑。建模时输出轴的表面粗糙度虽然没有直接标注，但结构设计时要考虑轴表面的加工精度，和传动件内孔的配合公差选择基孔制间隙配合或者过渡配合，根据负载的冲击大小调整配合的松紧度：如果是频繁正反转的工况，要选择稍紧的过渡配合，搭配轴向挡圈做轴向定位；如果是单向连续运转、负载平稳的工况，可以选择间隙配合方便拆装维护。

　　另外，这类直流电机的尾部换向器、电刷结构虽然被外壳包裹，但建模时通过半透明的外壳能看到内部腔体的长度，在做定制化改装、比如加装编码器做转速反馈时，可以根据腔体尾部的剩余空间判断编码器的安装尺寸是否适配，不需要拆开实物测量，大幅缩短改装设计的验证周期。很多教学场景下的机电一体化实训台，也会用这类电机做传动演示，模型的半透明结构能让学员更直观理解直流电机的内部布局和动力传递路径，比单纯的二维原理图更有实操参考价值。
