剪式螺旋顶升承载组件金属底座结构

项目分类:千斤顶 发布时间:2024-01-09 ID:721911
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构
  • 剪式螺旋顶升承载组件金属底座结构

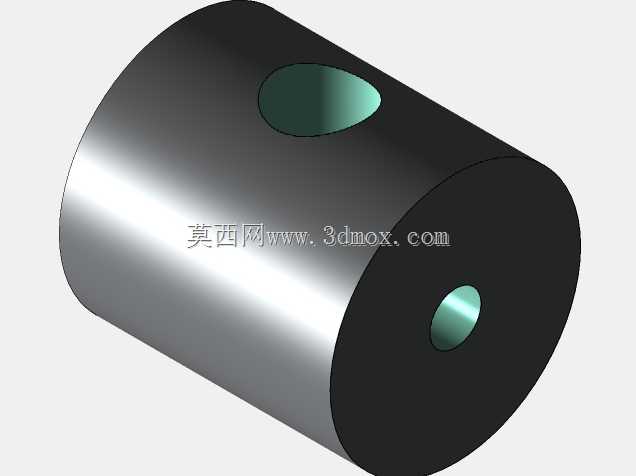

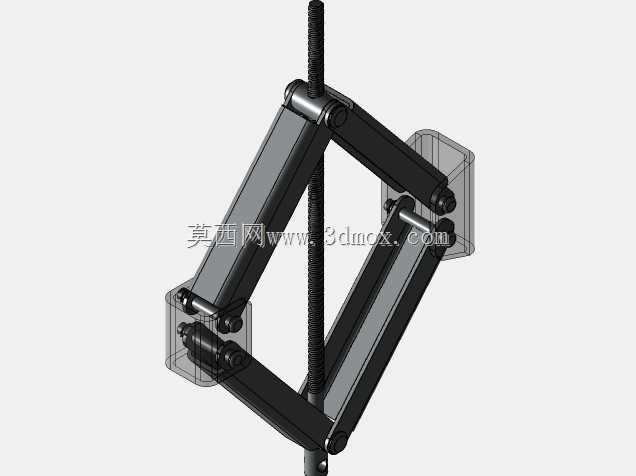

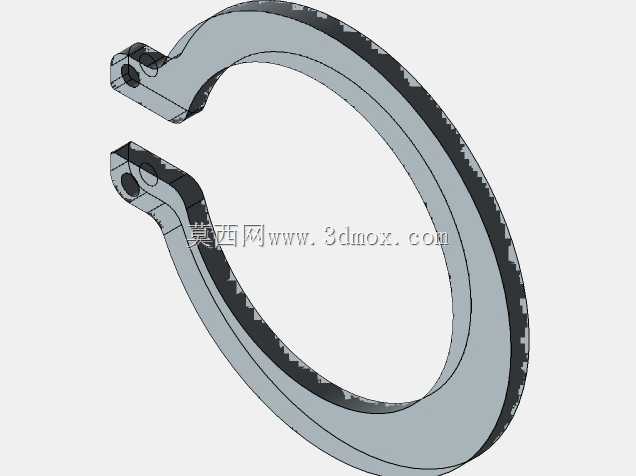

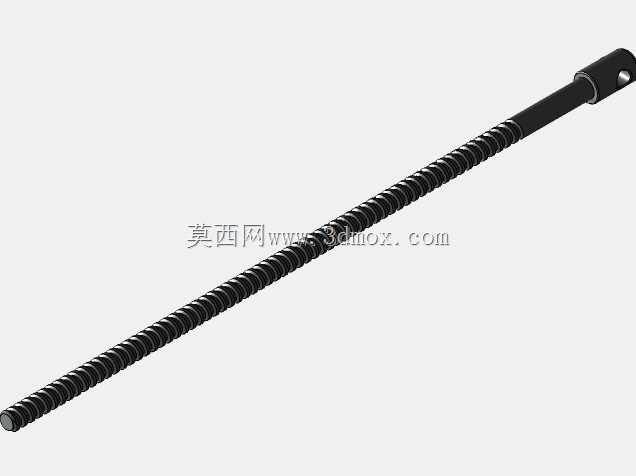

  在小型起重支撑作业场景里,剪式螺旋顶升结构的应用覆盖了车载应急换胎、轻型设备工位调平、工装夹具高度微调等多个细分领域,这类结构依靠剪臂的铰接转动实现行程伸缩,配合螺旋副的自锁特性,能在无额外动力输入的情况下长时间保持支撑高度,不会出现负载回落的安全隐患。本次呈现的金属底座款剪式螺旋顶升组件,核心承载框架采用多组钣金件拼接铰接而成,区别于传统铸钢底座的厚重结构,钣金冲压成型的底座与剪臂在保证结构强度的前提下,大幅降低了整体自重,更适合便携移动的作业需求。从结构设计逻辑来看,整个组件的力传递路径非常清晰:顶部承载台受到的竖向负载,通过两组对称布置的剪式臂架传递到底部金属底座,中间贯穿的传动螺杆通过两端的螺纹旋向差,

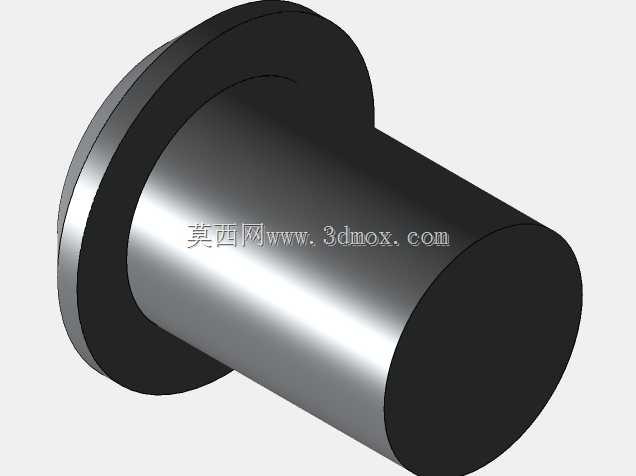

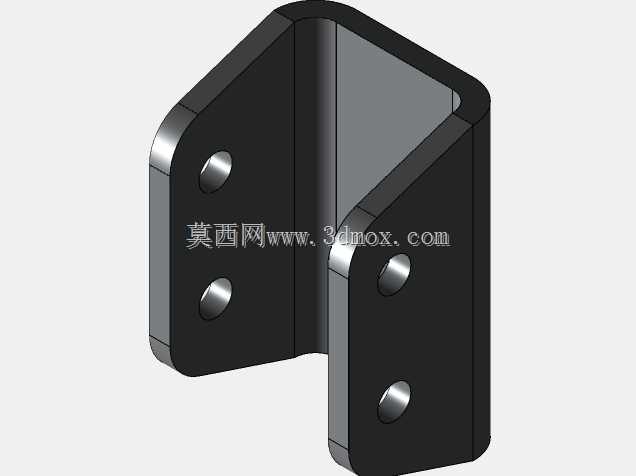

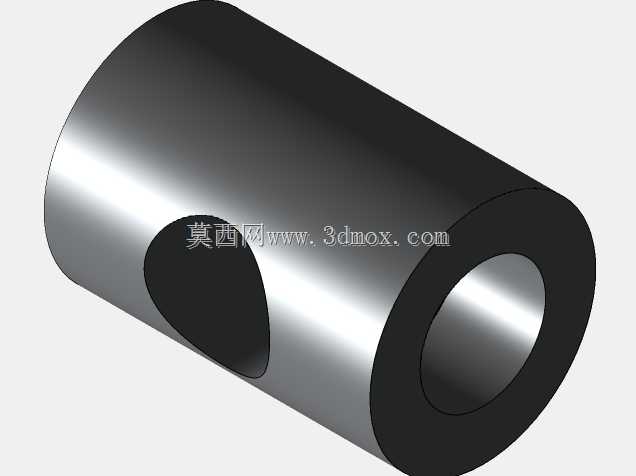

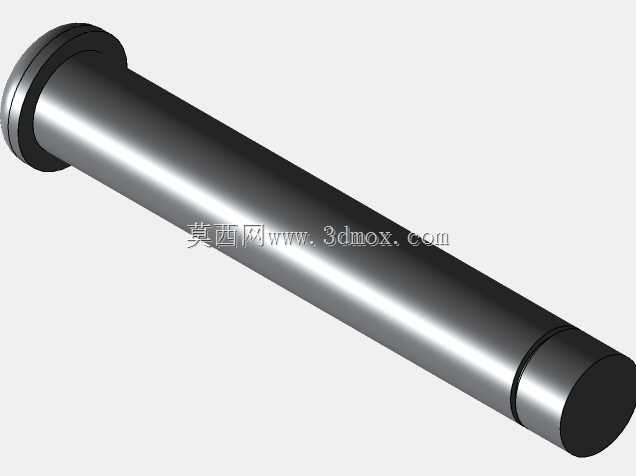

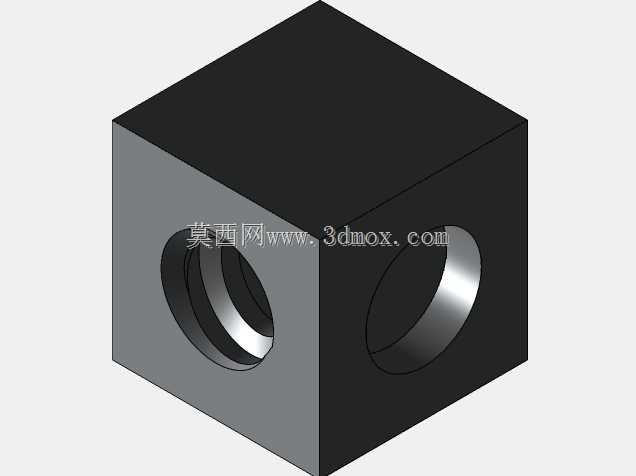

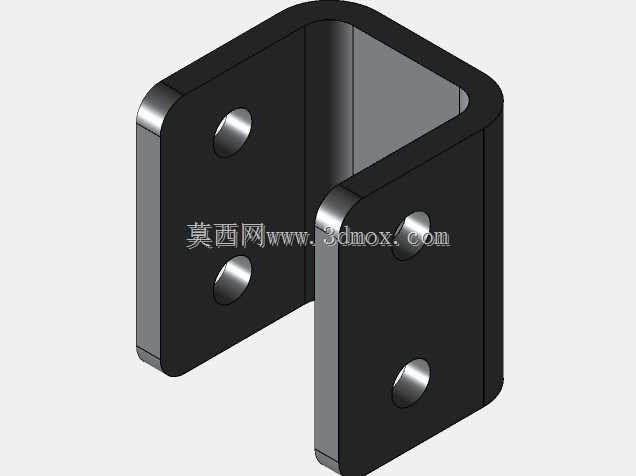

  转动时带动剪臂铰接点的水平间距变化,从而实现整体高度的升降。设计过程中对剪臂的铰接点位置做了反复校核,当组件处于最低收纳高度时,两组剪臂近乎平行贴合,能将整体收纳厚度控制在极小范围内,方便在狭小空间内存放携带;当升至最大行程时,剪臂之间的夹角处于受力最优区间,避免了传动螺杆承受过大的径向剪切力,所有铰接位置都预留了标准销轴的安装间隙,既保证转动顺畅无卡滞,又不会因间隙过大出现支撑晃动的问题。金属底座的设计充分考虑了地面接触的稳定性,底座边缘做了外翻折边处理,增大与支撑面的接触面积,即使在略有不平整的硬化地面上,也能保证支撑时的整体稳定性,不会出现侧翻风险,底座上的螺杆安装位做了加厚翻边处理,用来承受螺杆转动时传递的轴向力,

  避免长期使用后底座安装位出现变形失效。从安装边界来看,该组件收纳状态下的平面轮廓尺寸适配多数车载工具舱的存放空间,顶部承载台的安装孔位可以适配不同规格的支撑垫块,满足不同接触面积的负载支撑需求,底部金属底座无需额外固定,直接放置在坚实支撑面上即可投入使用。在功能特性上,螺旋传动副自带的机械自锁特性是这类结构的核心优势,区别于液压顶升结构存在的泄压回落风险,只要螺杆不发生反转,无论负载作用多长时间,支撑高度都不会发生变化,作业安全性更有保障;同时整个结构没有密封件、液压油这类需要定期维护的部件,仅需定期在铰接销轴和传动螺杆上涂抹润滑脂即可长期使用,维护成本极低,适合在无专业维护条件的户外、应急场景下使用。

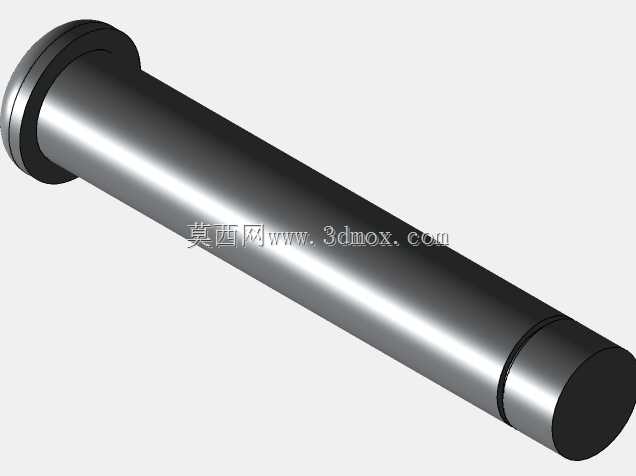

  钣金结构的大量应用也让该组件的生产制造成本更易控制,所有剪臂、底座、承载台的零件都可以通过冲压、折弯工艺成型,不需要复杂的铸锻工序,适合批量生产,零件之间的铰接统一采用标准圆柱销轴,损坏后可以快速更换,后期维修的配件获取难度极低。在实际选型使用时,需要注意该结构的额定承载范围与最大顶升行程的匹配关系,当顶升高度接近最大行程时,要避免承受偏心负载,防止剪臂受到额外的弯矩作用出现变形;日常存放时要将组件降至最低高度,避免螺杆长期处于受力状态,同时做好螺杆表面的防锈处理,防止螺纹锈蚀后出现转动卡滞的问题。整个结构的运动过程没有复杂的联动机构,操作时仅需使用配套的摇杆转动端部的螺杆,即可平稳实现升降动作,升降过程中速度均匀可控,不会出现突然下落或者窜动的问题,即使是没有操作经验的人员,也可以快速上手完成支撑作业。
