塑料瓶吹塑成型模具结构设计

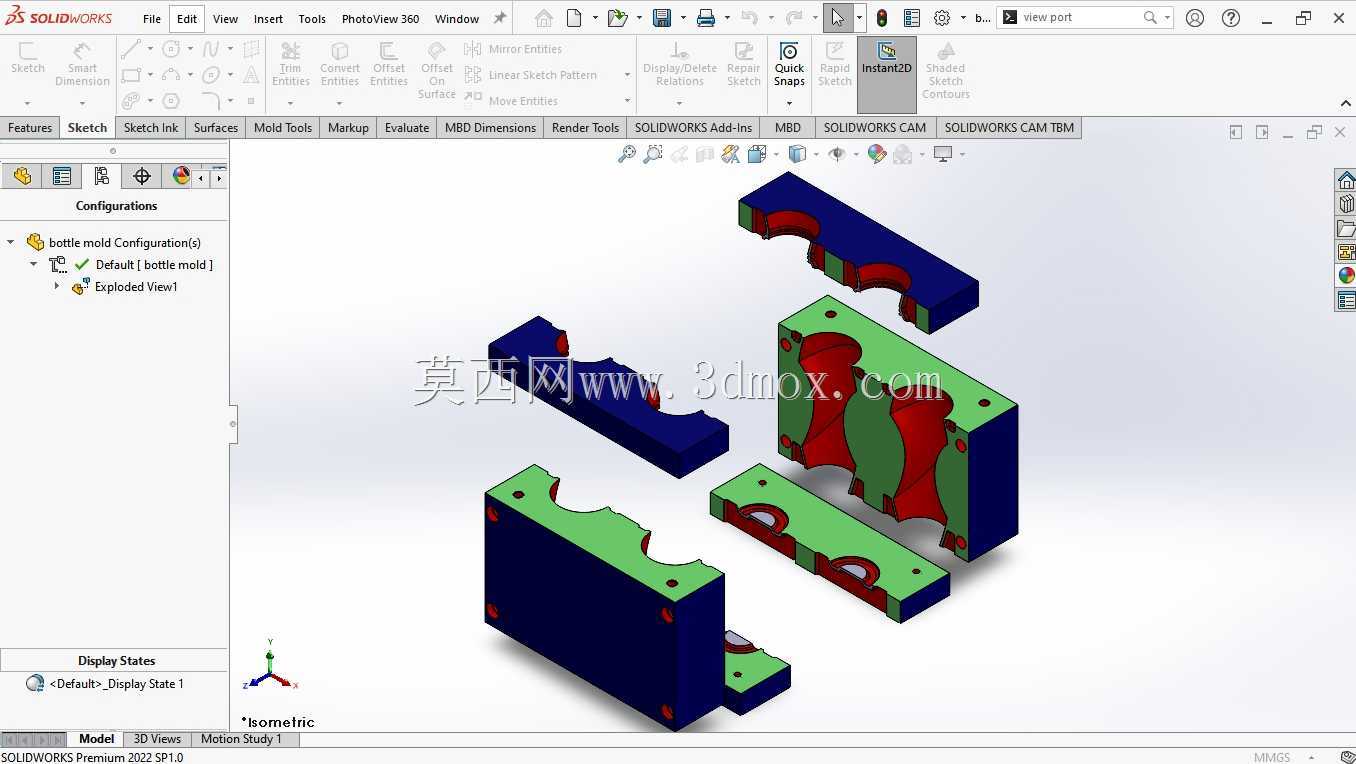

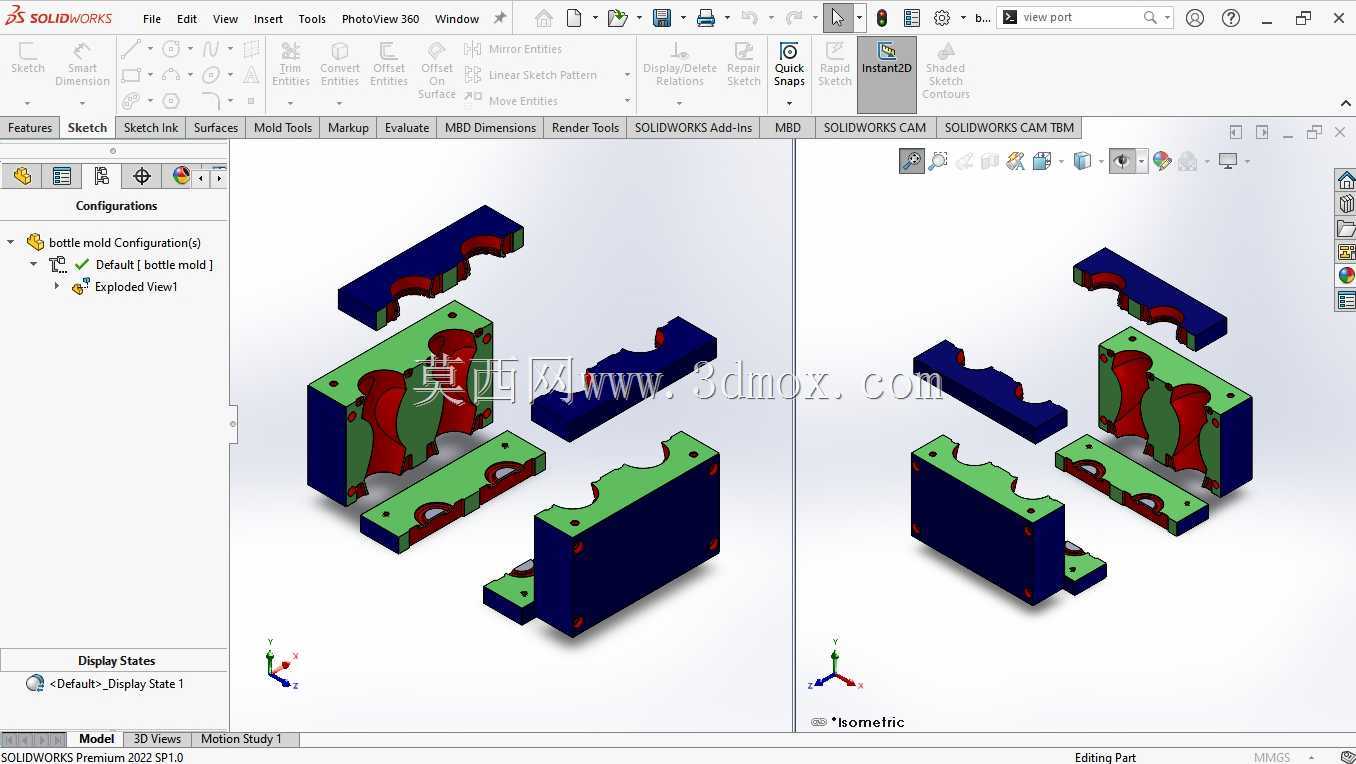

　　这套吹塑模具主要面向中空塑料包装容器的量产场景，适配常见的PET、HDPE材质饮品瓶、日化包装瓶的挤出吹塑、注拉吹成型工序，直接安装在对应吨位的吹塑设备动定模安装板上，配合设备的型坯挤出、吹气、冷却、脱模机构完成连续生产。从结构拆分来看，整套模具采用对称分模设计，分模面沿瓶身轴向中线布置，避免瓶身外观面出现错位夹线，影响成品外观质量。模具核心成型部分由左右两个半模、上下两端的瓶口嵌件、瓶底成型镶块组成，型腔部分完全贴合目标瓶型的曲面轮廓，针对瓶身的弧度过渡、加强筋位置做了单独的曲面拟合，保证吹塑时型坯能在气压作用下完全贴合成型，不会出现局部缺料、壁厚不均的问题。模架部分采用整体式钢件加工，外侧的安装基准面做了精磨处理，

　　平面度控制在0.02mm以内，保证安装到设备上时合模精度满足要求，不会出现飞边过大的情况。模具上均匀布置了冷却水道，沿着型腔轮廓走向排布，距离型腔壁的距离保持均匀，保证吹塑完成后瓶身各部位冷却速率一致，减少成品收缩变形的概率，冷却水道的接口采用标准水嘴规格，适配车间常规的冷却水循环管路，不需要额外做转接配件。导向定位方面，模具在四个角位设置了导柱导套结构，合模时先通过导柱完成初定位，再靠分型面的精密贴合保证型腔同轴度，避免合模错位导致瓶身错边。瓶口位置的镶块单独做了可拆卸设计，当需要适配不同口径的瓶型时，只需要更换对应尺寸的瓶口镶块，不需要重新加工整套模架，能降低多规格产品生产的模具成本，镶块和模架的配合采用H7/m6的过渡配合，

　　保证装配后无松动，不会在成型过程中出现偏移。瓶底位置的镶块同样做了分体设计，针对瓶底的凹陷防滑结构做了单独的脱模斜度处理，避免开模时瓶底粘在模腔内，影响脱模效率。整套模具的开合模行程适配常规吹塑设备的开模距离，安装孔位采用标准间距设计，不需要对设备安装板做二次加工就能直接装夹。在实际生产场景中，这套模具能适配每小时1200-1800模的生产节拍，成型周期控制在12-18秒区间，根据瓶身容量大小调整吹气压力和冷却时间即可稳定生产。设计过程中优先考虑了量产的稳定性，所有易磨损的镶块部位都采用了淬火处理，表面硬度达到HRC52-56，能承受长期开合模的摩擦损耗，减少生产过程中的模具维护频次。针对吹塑过程中容易出现的排气问题，

　　在分型面位置做了深度0.02mm的排气槽，槽宽控制在5mm，能在型坯吹胀时快速排出型腔内的空气，避免瓶身出现气泡、缺料等缺陷。模具的顶出结构采用吹气顶出结合机械顶出的方式，开模到位后先通过瓶口位置的气阀通入压缩空气，让瓶身和型腔壁初步分离，再由顶杆将成品平稳推出，避免顶出力过大导致瓶身变形。从安装边界来看，整套模具闭合后的整体外形尺寸适配多数中小型吹塑设备的容模空间，模具总重量控制在设备额定承载范围内，吊装时模架上预留的吊装孔能配合车间常规吊具完成安装，不需要额外制作吊装工装。日常维护时，只需要定期清理分型面的残留塑料、检查导柱导套的润滑情况、检查冷却水道是否有水垢堵塞即可，不需要复杂的拆解维护，能降低一线操作人员的维护难度。
