FPV穿越机碳纤维机架结构设计

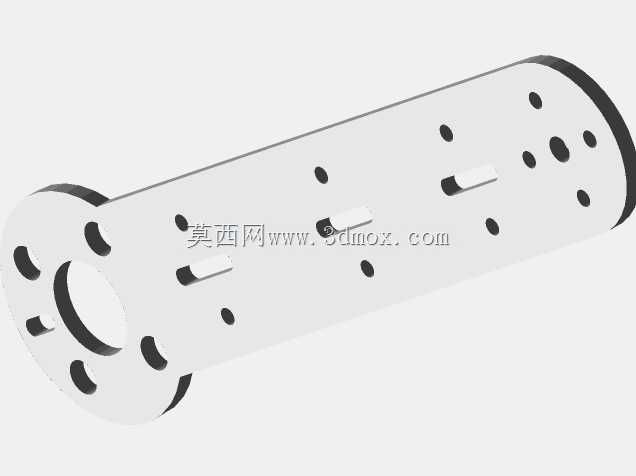

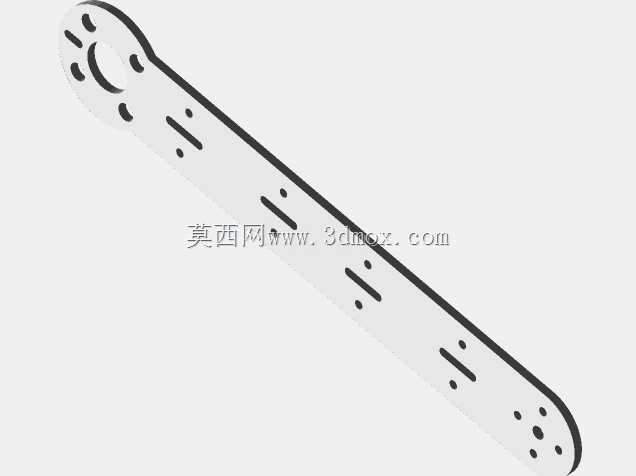

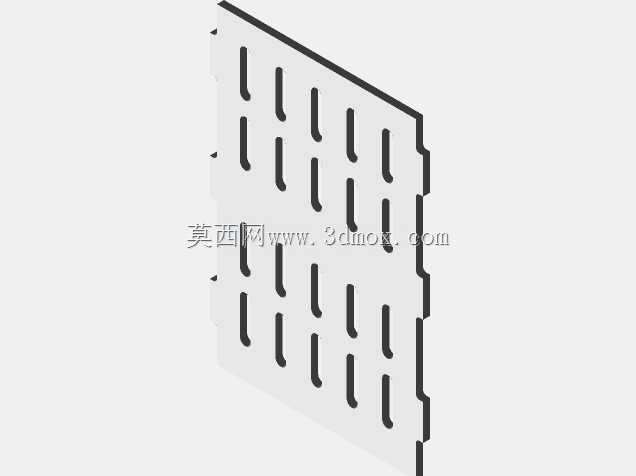

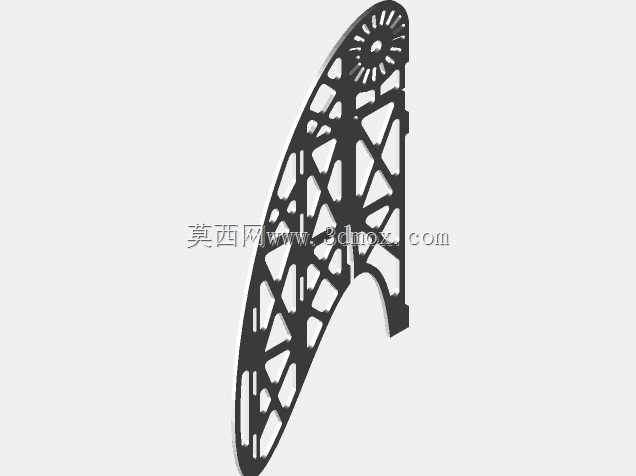

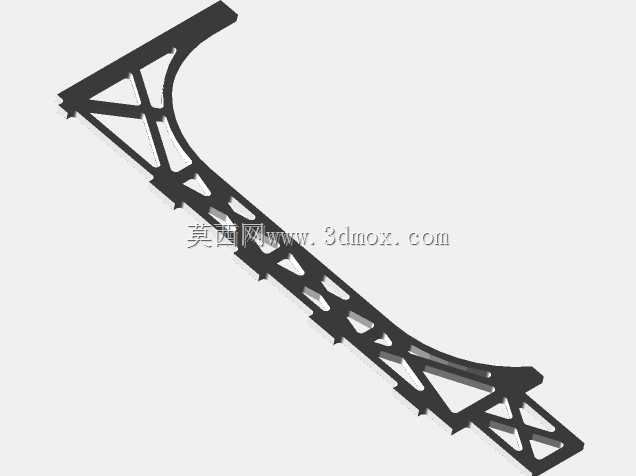

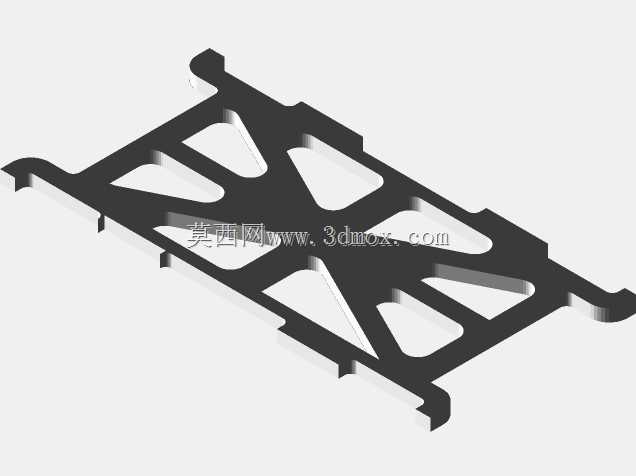

　　这套FPV穿越机碳架结构，是针对小轴距竞速类穿越机开发的一体式承载结构，核心应用场景覆盖室内花飞、户外竞速穿越、小型影视航拍挂载等航模使用场景，作为穿越机的核心承载基体，需要同时兼顾动力组件安装、飞控系统固定、电池挂载、防护抗摔等多重功能需求。从结构设计逻辑来看，整体采用上下分体式碳板切割成型的思路，主体板材选用高强度碳纤维复合材料，利用碳材料比强度高、重量轻的特性，在保证结构抗冲击余量的前提下尽可能压缩整机自重，这对于对重量极度敏感的FPV机型来说，直接影响飞行推重比与机动响应速度。机架的安装边界设计充分考虑了主流动力组件的适配性，机臂末端预留的电机安装孔位，适配标准22系列无刷电机的孔距规格，安装时无需额外打孔转接，

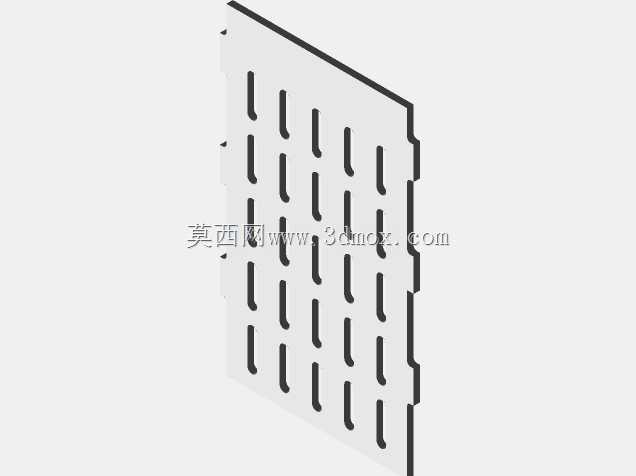

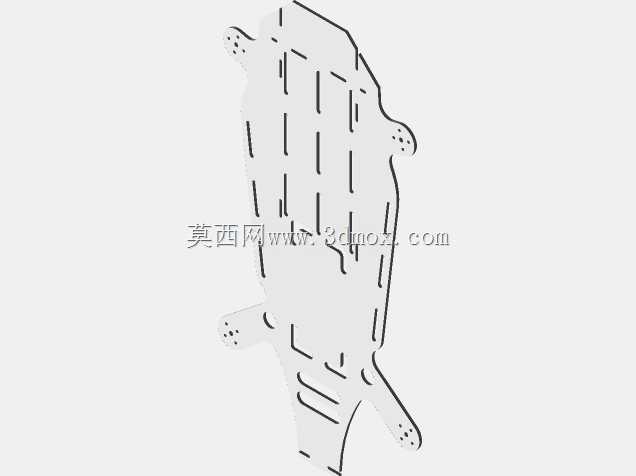

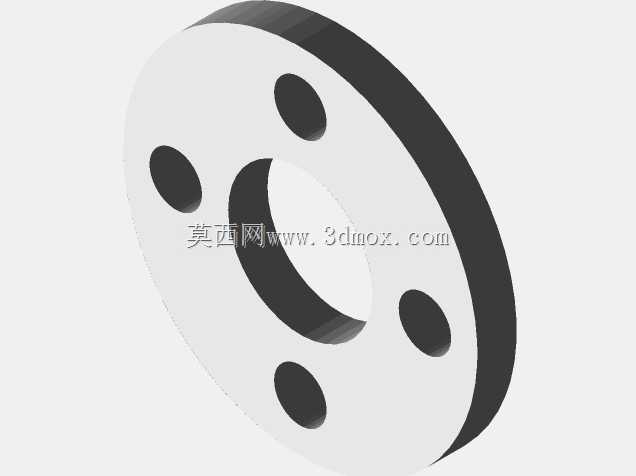

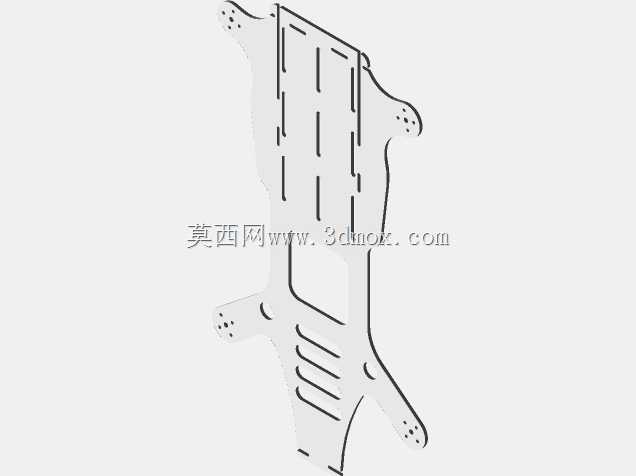

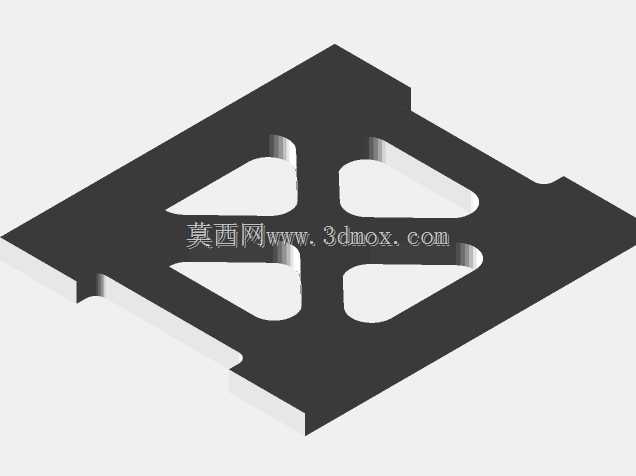

　　直接通过M3螺丝即可完成电机固定，机臂的延伸长度经过测算，搭配5寸螺旋桨使用时，桨叶旋转范围不会与机架主体、上层飞控安装板产生干涉，避免飞行过程中出现打桨故障。机架上层板预留了飞控、电调的安装螺柱孔位，孔位兼容标准30.5*30.5mm的飞控安装孔距，同时预留了图传天线、摄像头安装的走线槽位，机身侧面的开槽设计一方面是为了减轻结构重量，另一方面可以给电调、图传等发热组件留出通风散热的通道，避免长时间大油门飞行时电子设备积热过热。机架头部预留的摄像头安装位，支持角度可调的摄像头固定座安装，能够适配不同飞手的飞行视角需求，尾部的电池挂载位设计了防滑绑带穿槽，能够固定不同容量的4S-6S航模锂电池，绑带穿槽的位置经过重心配平计算，

　　电池安装后整机重心落在机架几何中心附近，保证飞行过程中姿态控制的稳定性。从抗摔性能设计来看，机臂与主体连接的位置做了圆弧过渡处理，避免应力集中导致炸机时机臂根部断裂，碳板边缘做了倒角处理，既可以减少飞行过程中的空气阻力，也能避免尖锐边缘划伤飞手或者损坏线材。机架整体的装配逻辑采用快拆设计，上层板与下层板通过铝柱连接，拆卸维护时只需要拧开固定螺丝即可快速拆分，方便更换损坏的机臂或者检修内部电子元件，不需要对整机进行完全拆解。在结构强度校核阶段，针对穿越机常见的炸机冲击场景，对机臂的抗弯强度、安装孔位的拉拔强度都做了冗余设计，正常飞行过程中出现的擦碰、小高度坠落，不会出现机架变形或者断裂的情况，同时碳板的厚度选择经过多轮测试，

　　既不会因为过薄导致飞行过程中机臂共振影响飞控滤波效果，也不会因为过厚增加不必要的重量。走线槽的位置设计避开了动力线与信号线的交叉路径，能够减少电调工作时的电磁干扰对图传、飞控信号的影响，机架底部预留的防滑脚垫安装位，可以加装橡胶脚垫，在降落时起到缓冲作用，减少硬着陆对机身电子元件的冲击。整个机架的外形轮廓采用流线型收边设计，飞行过程中能够减少正向风阻，提升高速飞行时的稳定性，机臂末端的开孔除了电机固定作用外，还可以预留LED灯条的安装位置，方便飞手在夜间飞行时判断飞行姿态。
