小型飞翼布局空中漫游无人机结构设计

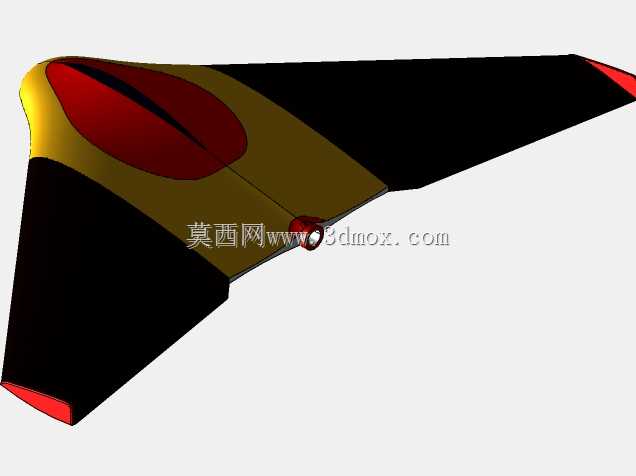

　　这款飞翼构型的低空飞行器，主要面向城市低空漫游、园区巡检、户外休闲航拍这类轻量化作业场景，没有传统固定翼的尾翼结构，整体气动效率比常规布局的同尺寸航模高出不少，在小推力配置下也能获得较长的滞空时长。从结构设计逻辑来看，整机采用翼身融合的一体化构型，没有额外的垂尾与平尾部件，所有控制面都集成在主翼后缘，既减少了结构连接件的数量，也降低了飞行过程中的气动阻力，整机的重心严格布置在翼面气动中心前方约15%平均气动弦长的位置，保证飞行过程中的纵向静稳定性，不需要额外的增稳配重就能维持平稳的平飞状态。外形尺寸上，整机翼展控制在600毫米级别，机身纵向长度约320毫米，最大起飞重量不超过500克，属于微型低空飞行器范畴，对起降场地的要求极低，

　　平整的硬质路面、草坪都能完成手抛起飞与滑降着陆，不需要专用的起降跑道。结构分件设计上，机翼采用上下对合的薄壁壳体结构，内部预留了电池仓、飞控板安装位与动力电机的安装座，机翼前缘做了3毫米的圆角钝化处理，既可以降低低速飞行时的诱导阻力，也能在轻微擦碰时减少结构破损的概率；机身中部的动力舱采用快拆设计，电机座通过四颗M2螺丝固定在翼身融合段的加强筋上，更换不同规格的动力组件时不需要拆解整个机翼结构，日常维护的便利性较高。控制面的设计上，两侧机翼后缘各设置一块升降副翼，通过连杆与微型舵机连接，同时承担俯仰控制与滚转控制的功能，舵面偏转角度范围设置为正负18度，既可以满足平飞时的小幅姿态调整需求，也能在转弯时提供足够的滚转力矩，

　　避免飞翼布局常见的荷兰滚问题。从实际使用场景的适配性来看，这款飞行器的飞行速度区间控制在每秒8米到15米之间，低速飞行时的稳定性较好，搭载轻量化的图像采集模块时，可以完成园区内的固定路线巡检、户外场景的低空漫游拍摄任务，因为没有外露的螺旋桨结构（动力组采用尾推式布局，螺旋桨布置在机身尾部末端），低空飞行时的安全性比外露旋翼的多旋翼飞行器更高，在人员活动较多的公园、园区内飞行时，意外碰擦造成的伤害风险更低。安装边界方面，整机内部的电子设备安装位都做了标准化的尺寸预留，飞控安装位的尺寸为35毫米35毫米，兼容市面上主流的微型固定翼飞控，电池仓的最大容纳尺寸为100毫米35毫米*20毫米，可以适配2S到3S规格的锂聚合物电池，

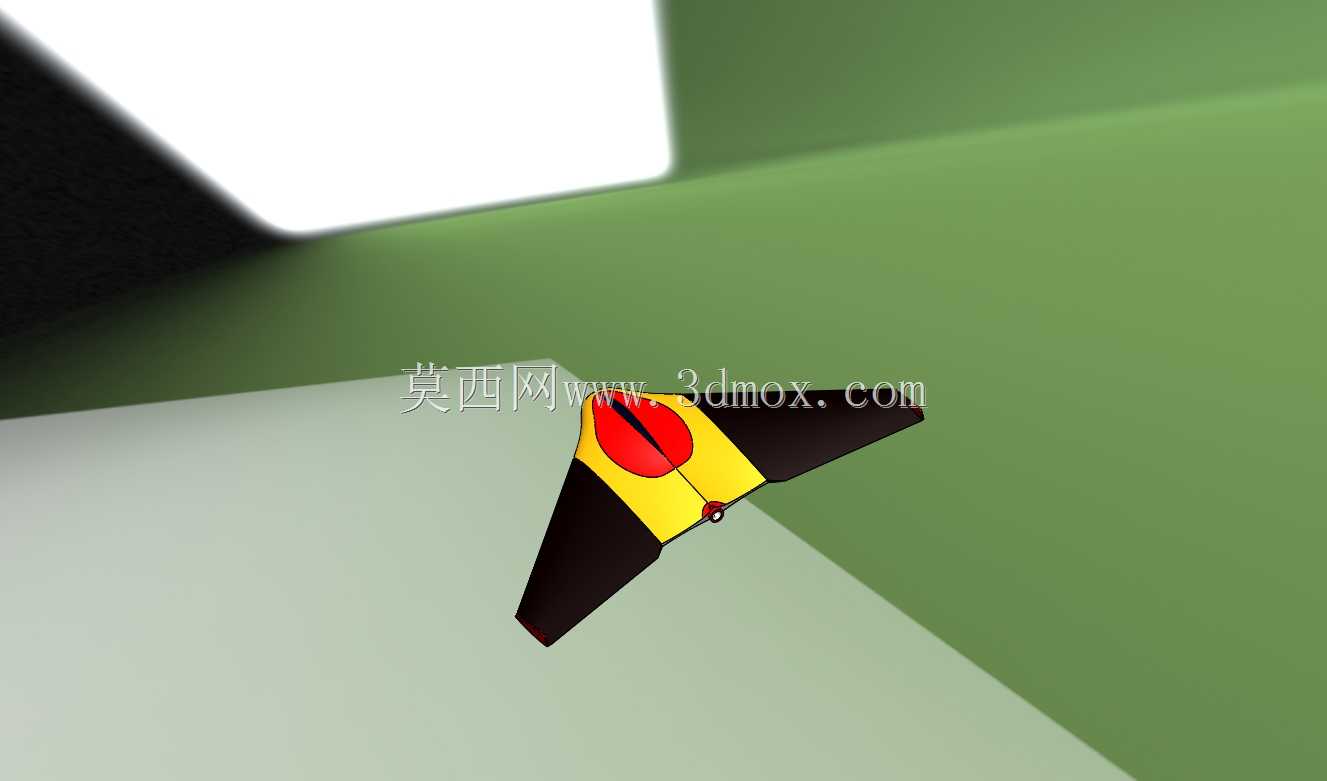

　　舵机安装位采用9克微型舵机的标准安装尺寸，不需要额外改装就能直接选用通用的航模配件。结构强度设计上，机翼壳体的壁厚设置为1.5毫米，翼根位置布置了两条纵向的加强筋，从动力舱位置一直延伸到翼尖方向约三分之二翼展的位置，在做3g过载的机动动作时，机翼的形变量控制在5毫米以内，不会因为气动载荷出现翼面震颤的问题；机身尾部的电机座位置做了局部加厚处理，厚度达到3毫米，能够承受动力系统运转时的振动，避免长期使用后出现安装座松动的问题。整机的外观涂装采用高对比度的黄黑红配色，顶部的红色标识块可以在飞行过程中提升空中的可视度，方便地面操作人员判断飞行器的飞行姿态，减少低空飞行时的视线误判概率。从气动设计的细节来看，翼型选用了低速下升阻比表现较好的平凸翼型，翼尖位置做了简单的切尖处理，减少翼尖涡流带来的诱导阻力，相比平直翼尖的同尺寸构型，相同动力配置下的滞空时间可以提升12%左右；机身腹部做了平整化处理，没有外露的凸起结构，既可以降低飞行阻力，也能在滑降着陆时减少腹部与地面的摩擦，保护内部安装的电子设备。
