大扭矩数字舵机伺服执行机构

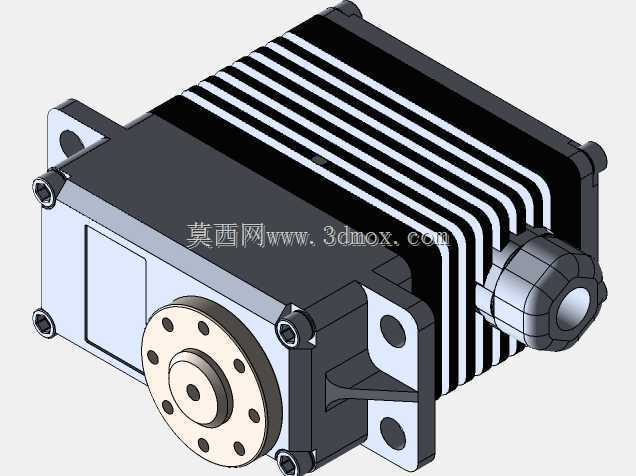

　　在重载遥控模型、工业小型执行工位以及实验台架的角度控制场景里，执行端往往需要一个能够输出大力矩、定位刚性足够、安装方式又足够紧凑的旋转驱动单元。这台大扭矩数字舵机的三维结构，正是围绕这类需求展开的：它把减速齿轮组、驱动电机、控制电路与位置反馈元件全部封装在一个带散热筋的金属壳体内部，对外只保留输出轴、安装耳孔和接线端，整机可以直接作为一个模块化的角度执行件嵌入设备。

　　从外观看，壳体侧面密集布置的纵向散热筋并不是装饰特征。舵机在堵转或频繁换向工况下，电机绕组与驱动板会持续产生热量，封闭壳体内的热量需要通过壳体表面快速散出，因此筋条沿壳体长度方向延伸，既增加了与空气接触的换热面积，又在压铸或机加工壳体时充当加强肋，提升壳体抗扭刚度。前端输出盘采用多孔法兰结构，盘面上均布多个安装孔，中心为定位轴颈，这种设计允许摇臂、连杆、拨叉等多种负载件直接贴合安装，靠端面摩擦力与螺栓共同传递扭矩，避免单键连接在大扭矩冲击下出现滚键。

　　安装边界方面，壳体两侧伸出带孔的安装耳，耳座上开有贯通的固定孔，孔位与输出轴轴线保持确定的位置关系。整机布置时，只要在安装面板上按耳座孔距加工对应螺纹孔或通孔，即可用螺栓从侧面锁紧，输出轴轴线到安装基准面的高度、耳座厚度以及壳体总长都在模型中完整表达，结构工程师可以直接在装配体里校核舵机与周边连杆、支架的干涉情况。后端的圆柱形调节与出线部位做了阶梯收口，既给内部电位器或磁编码器的调校留出空间，也让线束沿轴向引出，在狭窄机架内布线时不容易被相邻零件压折。

　　设计思路上，这类舵机的核心矛盾在于扭矩密度与响应速度之间的平衡。要在有限体积内输出上百公斤厘米级的堵转扭矩，内部必须采用多级齿轮减速，把高速小扭矩的电机输出转化为低速大扭矩的轴端运动；齿轮级数越多，减速比越大，但回程间隙与传动效率也会受到影响，因此壳体内部的齿轮轴支撑位置、轴承孔同轴度以及前后端盖的定位止口都需要严格控制。三维模型把外壳、端盖、输出轴盘、紧固螺钉和散热筋作为独立结构表达，便于工程师在做整机布置时判断哪些部位是承力壁、哪些部位可以局部让位。

　　实际用途上，它常见于大型比例遥控车的转向与油门执行、遥控机器人关节驱动、无人机云台与舵面联动、自动化夹具的开合动作，以及教学实验平台里的角度随动系统。在这些场景中，控制端发出PWM或总线指令后，舵机内部电路根据目标角度与反馈位置的偏差驱动电机，经齿轮减速后带动输出盘转动到指定角度并保持锁止。输出盘承受的主要是扭矩和径向连杆力，因此前端盖通常选用金属材质，轴孔处设置衬套或轴承，以抵抗摇臂往复摆动带来的磨损。

　　建模时需要特别留意几个装配关系：输出盘与前端盖之间存在回转间隙，盘面不能与端盖直接摩擦；两侧安装耳的底面应与安装面板贴合，耳孔周围要留出扳手空间；后端散热筋之间的沟槽在压铸模具上需要考虑拔模斜度，筋条顶部圆角可以减少应力集中；壳体合模面或端盖结合面要保持连续，以便内部齿轮腔获得稳定的密封与支撑。把这些结构细节在三维环境中逐一还原后，设备选型人员就能直观判断该舵机能否塞进既定机架，连杆机构设计者也能据此核算输出臂长度、铰点位置和实际负载扭矩之间的匹配关系。
