薄型密封深沟球轴承27×20×4结构

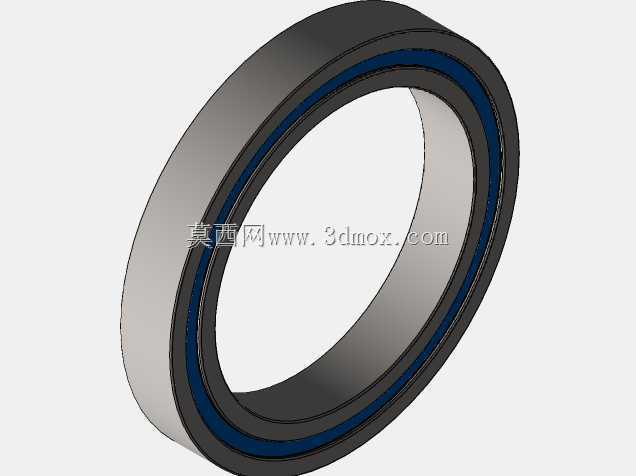

　　该零件属于小尺寸薄截面滚动支承件，整体呈现为窄宽度环形结构，外圈、内圈与中间滚动体区域共同构成完整旋转副。模型中可以看到内外滚道的同轴布置，端面附近设置有环形密封结构，蓝色密封带沿圆周连续分布，用于在轴承运行时阻挡粉尘、碎屑和少量外部液体进入滚道，同时减少润滑脂向外泄漏。对于安装空间受限、轴径较小而支承外径又不能过大的机构，这类薄型轴承能够在有限径向边界内提供稳定回转能力，常见于小型电动装置、精密传动盒、轻载输送辊、模型机构、家电转轴以及紧凑型机电设备中。

　　从实际使用角度看，轴承的核心作用是在轴与座孔之间建立低摩擦旋转界面。内圈随轴转动，外圈安装于壳体或轴承孔内，滚动体在滚道间承载并滚动，使轴系在承受径向载荷的同时保持较小的旋转阻力。该结构宽度较窄，适合轴向布置空间紧张的位置；但窄截面也意味着对安装同轴度、座孔圆度和轴肩定位更为敏感。设计时应保证轴与孔的配合公差匹配载荷性质，旋转圈与静止圈采用不同配合策略，避免过松造成跑圈，也避免过紧导致预压增大、温升升高和滚动体卡滞。

　　外形边界由外径、内径和宽度三个主要尺寸控制，题称规格对应27mm、20mm、4mm的薄环比例。建模时应优先建立回转基准轴线，再通过截面轮廓旋转生成内圈、外圈和密封件外形。滚道并非简单直角槽，而是具有与钢球曲率相适应的圆弧截面，沟道半径、沟底位置和挡边高度会直接影响接触状态、承载能力与装配可行性。滚动体可按圆周阵列布置，保持架在外观模型中可根据展示深度简化或保留，但若用于机构校核，则需要体现球径、球数、节圆直径以及保持架间隙，否则难以判断旋转干涉和装球逻辑。

　　密封结构是该模型外观上的明显特征。密封圈通常嵌入外圈内侧沟槽，唇部与内圈形成轻接触或非接触迷宫效果。三维表达时应注意密封件不能与内圈、外圈在静态装配中发生不合理穿透，唇口位置要留出运行接触关系；同时密封带位于端面内侧，不应被误建为独立装饰环。对于需要后期出工程图的模型，还应补充倒角、圆角、轴肩避让和座孔台阶尺寸，因为轴承装入后，相邻零件不能压迫密封圈，也不能与外圈端面或内圈保持架发生摩擦。

　　在设备选型层面，这类轴承更适合轻载、连续或间歇回转场景，不宜替代重载宽系列轴承承受大弯矩或冲击载荷。若轴系存在明显悬臂力、皮带张紧力或齿轮啮合力，应校核额定动载荷、等效载荷与预期寿命；若转速较高，则要关注润滑方式、密封摩擦热和极限转速。安装过程中，压装力应作用在被配合的套圈上，将外圈压入座孔时不应通过滚动体传力，将内圈压上轴时也不能让外圈承受冲击，否则滚道容易产生压痕。

　　模型的结构表达重点在于环形零件的同轴关系、薄截面比例、密封位置和滚道连续性。渲染外观采用金属套圈与深色密封件对比，能够清楚展示轴承端面层次；但在工程建模中，更重要的是保证内径面、外径面、滚道中心面和宽度端面之间的尺寸链闭合。轴肩高度应低于内圈拆卸面，孔用挡肩也应为外圈拆卸留出空间，这样维护时才能使用拉拔工具而不损伤密封和滚道。对于紧凑型机电产品，该轴承不仅是标准支承件，也是决定转轴回转精度、噪声水平和使用寿命的基础零部件。
