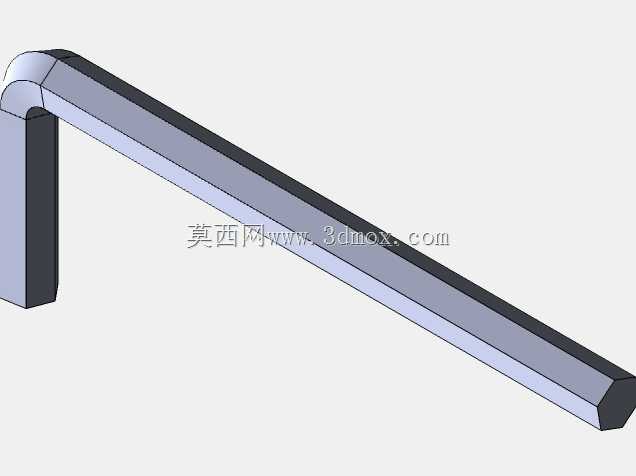

L型内六角扳手结构设计三维数模

　　在机床装配、设备维保、五金拆装、精密机械调试等各类涉及内六角紧固件的作业场景中，内六角扳手是应用频次极高的手动紧固工具，本次设计的L型内六角扳手，针对常规内六角螺钉的拆装需求完成结构建模，覆盖从民用五金拆装到工业级设备维保的多数使用场景。不同于直柄扳手的施力逻辑，L型结构的设计核心是利用力臂差适配不同工况的扭矩需求：短臂端插入螺钉内六角槽时，手握长臂端转动可获得更大扭矩，适合螺钉的初步拧紧或锈蚀螺钉的松动拆卸；长臂端插入螺钉槽时，手握短臂端可实现小空间内的快速转动，适合狭小装配空间内的螺钉快速旋进旋出，这种双端适配的结构特性，让单把扳手即可覆盖常规拆装的多数扭矩与空间需求。建模过程中首先确定扳手的截面形态，工作端采用正六边形截面，

　　截面尺寸严格匹配对应规格内六角槽的公差要求，保证与螺钉槽的配合间隙控制在合理范围，避免间隙过大导致拧动时边角打滑、磨损螺钉槽或扳手工作端。扳手臂身采用等截面直杆结构，弯折处做圆弧过渡处理，避免直角弯折带来的应力集中问题——在实际大扭矩施力场景中，弯折处是应力最高的位置，圆弧过渡的曲率半径经过受力校核，既不会因曲率过小导致应力集中引发断裂，也不会因曲率过大占用过多操作空间，影响狭小位置的使用。从外形尺寸来看，长臂与短臂的长度比例经过实际作业场景验证，长臂长度满足常规施力时的力臂需求，保证操作人员无需借助加力杆即可达到对应规格螺钉的推荐拧紧扭矩；短臂长度兼顾插入深度与转动空间，避免短臂过短导致插入深度不足、拧动时滑脱，

　　也避免短臂过长导致在沉孔类螺钉位置无法完全插入。臂身的棱边做微小倒钝处理，既不会影响截面的配合精度，也能避免操作人员握持时被锐边划伤，同时减少热处理过程中棱边处的应力开裂风险。建模时同步考虑了实际加工的工艺可行性，整体结构采用合金结构钢的加工路径适配，弯折工艺预留了冷弯或热弯的加工余量，工作端的硬度匹配需求在结构上预留了热处理后的变形补偿空间，保证成品扳手的工作端硬度满足耐磨要求，臂身部分保持足够韧性，避免大扭矩施力时发生脆性断裂。在设备维保场景中，这类扳手常用于机床护板安装、工装夹具紧固、液压阀块安装、电气柜元器件固定等位置，这些场景的螺钉多为沉头内六角结构，部分安装位置位于设备缝隙、沉孔内部，

　　L型结构的弯折角度可以让操作人员在侧面空间完成螺钉拧动，无需完全正对螺钉位置，大幅提升复杂装配空间内的操作便利性。在装配线批量作业场景中，这类扳手的长臂端可配合批头转接件实现快速旋拧，短臂端做最终扭矩紧固，单工具即可完成螺钉从预紧到拧紧的全流程操作，减少工具更换频次。建模过程中对扳手的受力变形做了模拟验证，在额定扭矩载荷下，臂身的最大变形量控制在弹性变形范围内，卸载后可完全恢复原状，不会发生永久弯折变形；工作端的六边形边角处做了微小的倒角处理，既方便快速插入螺钉内六角槽，也能减少插入过程中对螺钉槽口的磕碰损伤，延长螺钉与扳手的使用寿命。不同于带柄T型内六角扳手的结构，L型扳手整体无额外拼接部件，整体为一根杆料弯折成型，结构强度更高，不存在连接部位松动断裂的风险，同时体积小巧，可放入工具包的小型工具槽内，携带便利性更强，适合外出维保、现场抢修等需要随身携带工具的场景。针对不同规格的内六角螺钉，该结构可通过调整截面尺寸、臂长参数快速衍生出全系列规格的扳手模型，各规格之间的结构逻辑统一，仅需调整参数即可完成系列化设计，大幅降低系列化产品的建模效率。在实际建模时，弯折处的圆弧过渡与臂身的衔接做了顺滑处理，不存在台阶或棱角突变，保证握持时的手感舒适度，长时间施力操作时不会硌手。工作端的端面做了微小的倒角引导，即使在视线无法直接观察的盲装位置，也能通过触感快速对准螺钉内六角槽，提升盲操作的装配效率。
