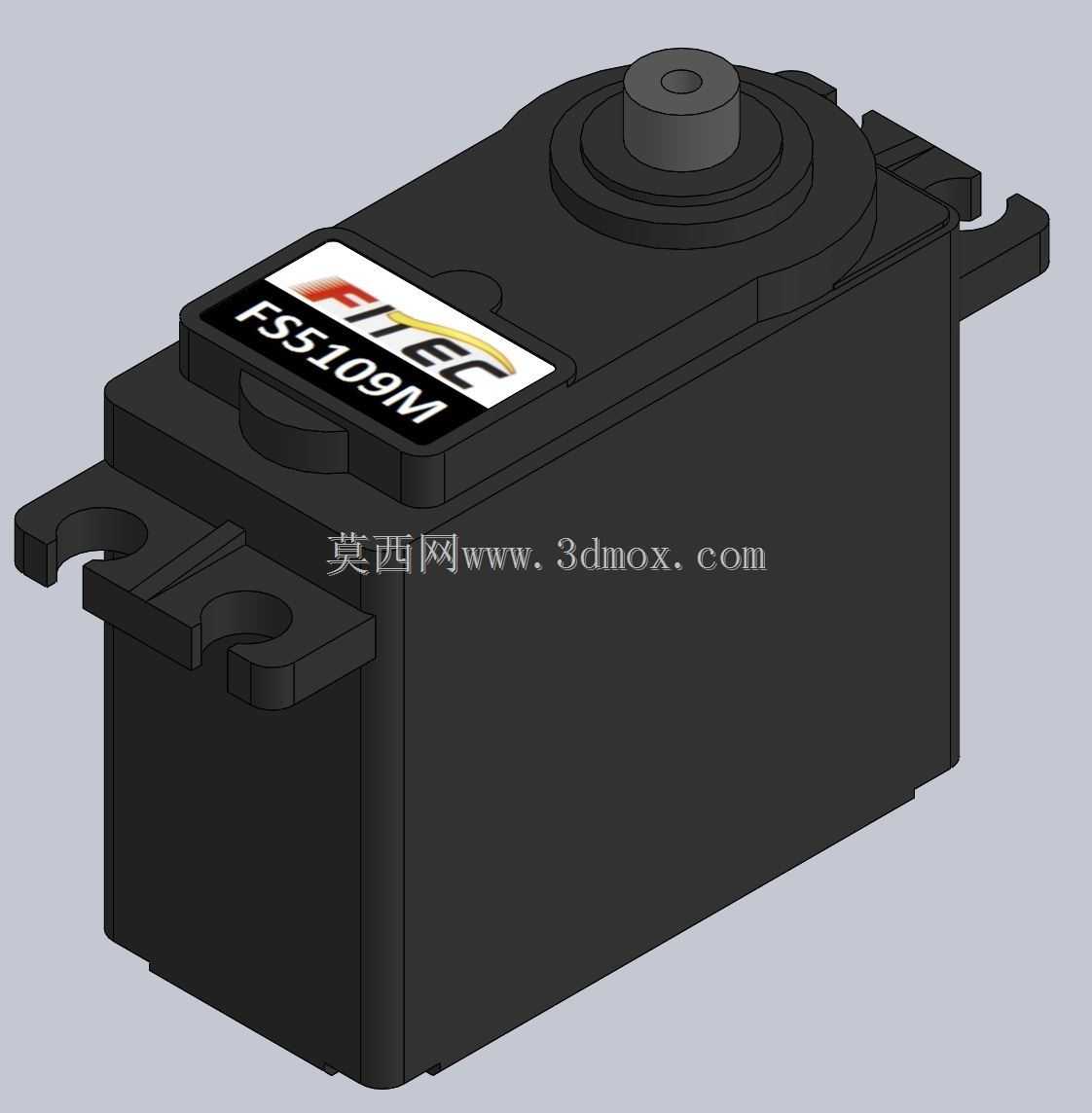

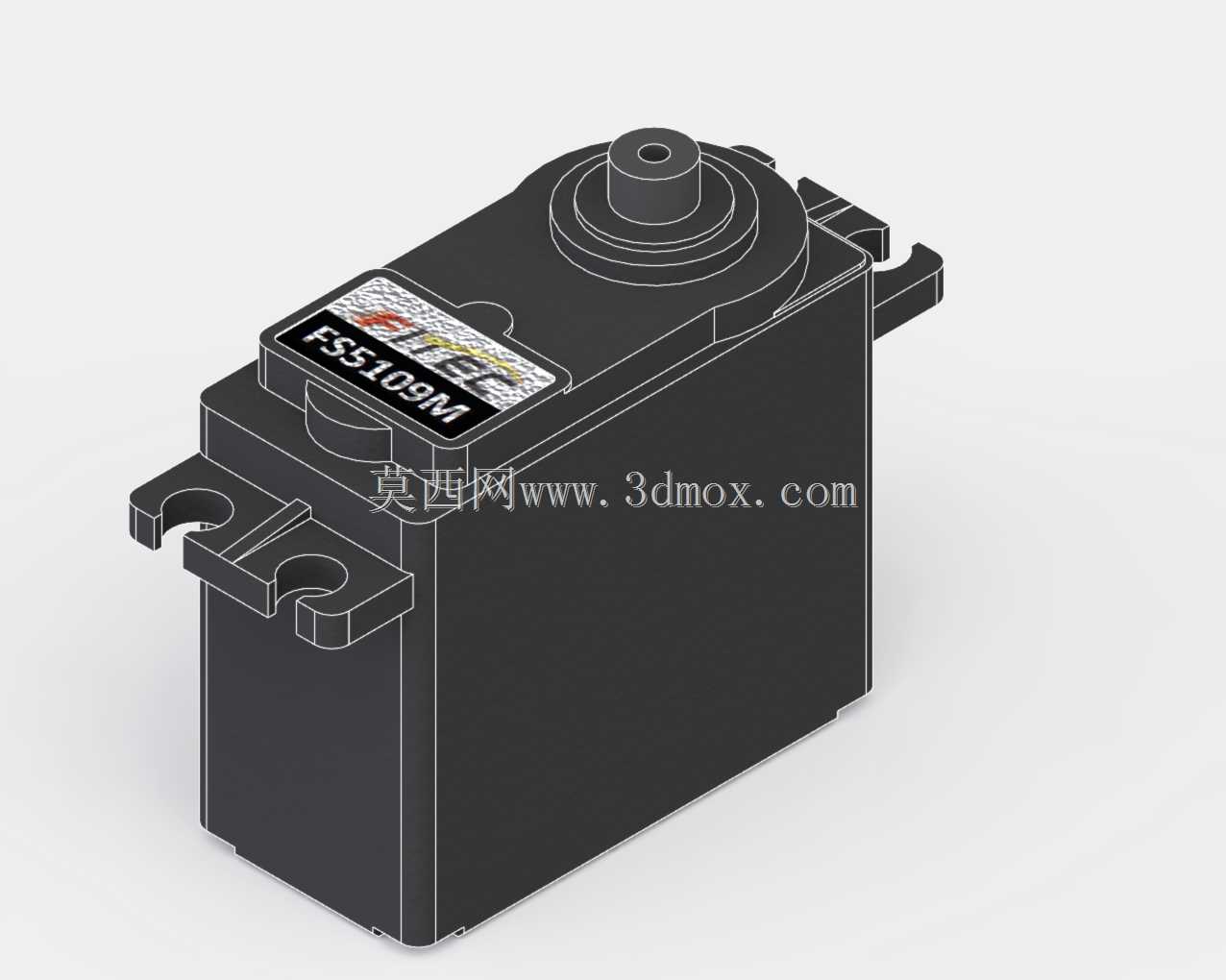

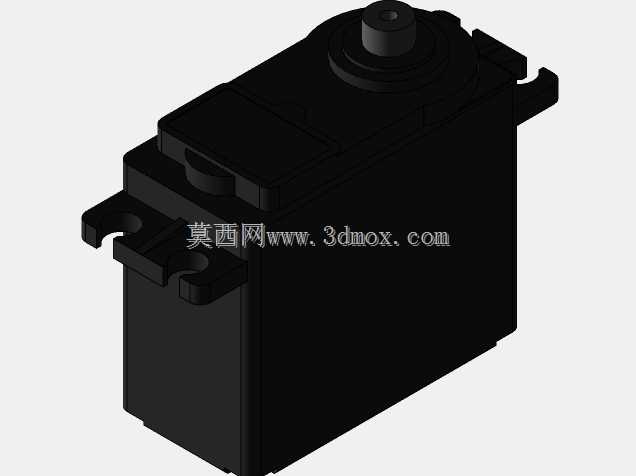

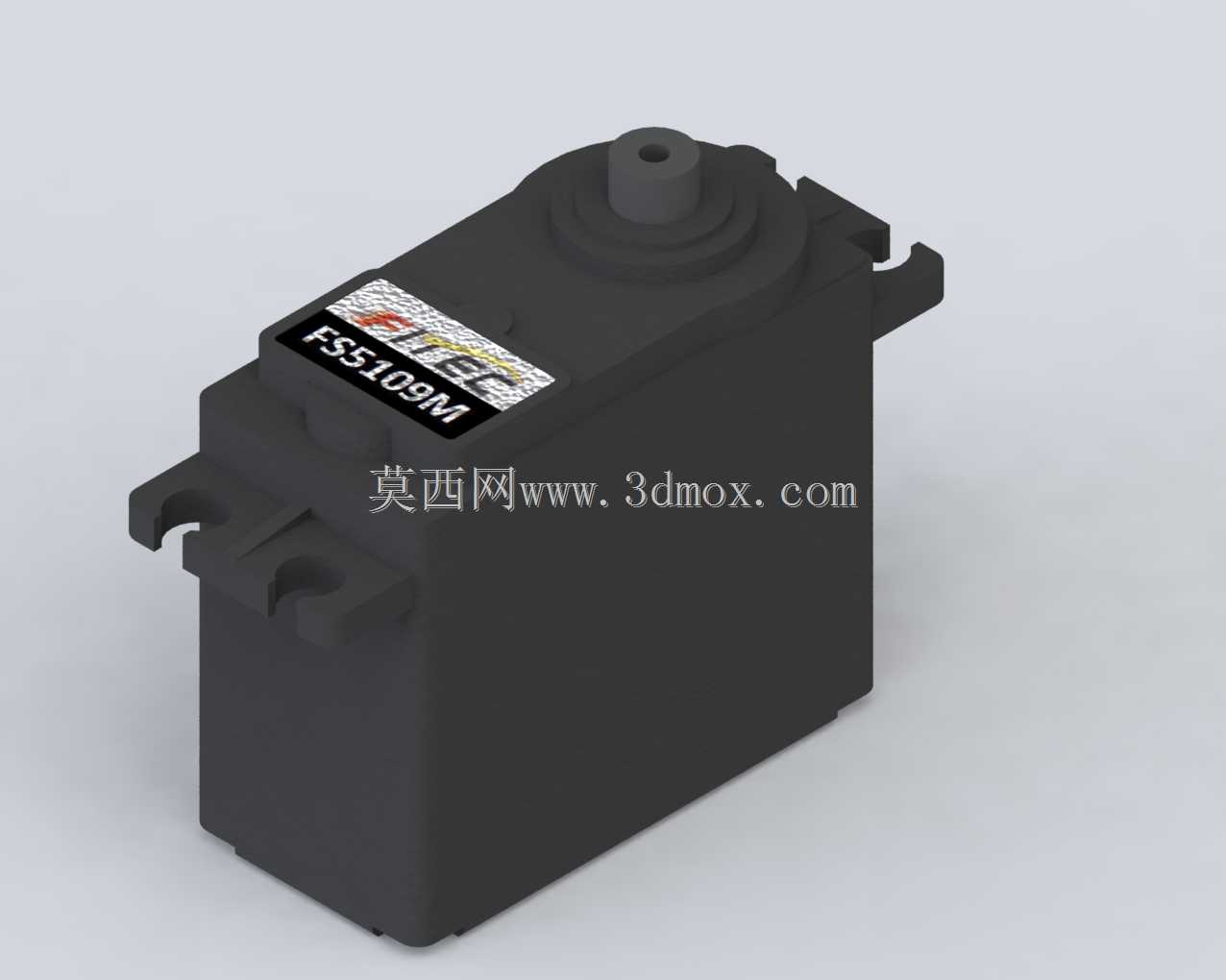

FS5109M标准舵机结构三维建模

　　做航模、小型机器人关节或者自动化小工位定位结构的工程师，对这类标准尺寸舵机肯定不陌生，这次建模的FS5109M款，是市面上流通量很大的金属齿轮标准舵机，建模的时候完全按照实物安装边界做的还原，没有做简化处理，不管是做机构运动仿真还是安装位干涉检查都能直接用。

　　先讲实际应用场景，这类舵机最常见的使用场景是1:10比例遥控模型车的转向执行机构，还有固定翼航模的舵面控制，多足机器人的关节转动驱动，以及小型自动化设备里的工位切换、挡板开合这类需要定角度转动的执行环节，相比步进电机加减速箱的组合，它自带驱动电路、角度反馈，只需要给PWM信号就能实现0-180度范围内的角度定位，接线和控制逻辑都更简单，不需要额外搭配驱动器，对小型设备的集成来说能省不少空间和布线工作量。

　　从功能特性来说，这款舵机属于标准尺寸的大扭力款，输出轴采用齿盘式安装结构，配套的舵机臂可以直接卡合在输出齿上，靠顶部的锁紧螺丝固定，能传递更大的扭矩，不会出现打滑的问题。外壳上下盖采用卡扣加螺丝的组合固定方式，侧面预留的安装耳是标准舵机的通用安装尺寸，两个安装孔的孔距、孔径都符合行业通用规范，不管是装在标准舵机支架上还是直接锁在设备安装位上，都不需要额外改孔。建模的时候特意把外壳上的加强筋、标签位的凹槽都做了还原，输出轴顶部的中心定位孔也保留了实物的尺寸，方便做舵机臂安装的时候做同轴度配合检查。

　　设计思路上，这类舵机的结构其实很成熟，内部是直流电机加金属齿轮减速组，把电机的高转速低扭矩转换成输出轴的低转速高扭矩，电位器和输出轴同轴转动，实时反馈当前角度给控制板，形成闭环控制，保证角度定位的精度。建模的时候是先从安装边界倒推结构的，先确定两个安装耳的中心距、安装孔直径、输出轴的中心高度、输出轴的齿形参数，再往外推外壳的整体轮廓，保证外部安装尺寸和实物完全一致，内部的齿轮腔、电机安装位、控制板放置槽也按照实物的堆叠顺序做了还原，要是需要做内部结构展示或者改型设计，这个模型也能直接拆分使用。

　　外形尺寸和安装边界这块是做设备选型的时候最关心的，标准舵机的长宽高尺寸是行业通用的40.2×20.2×38.5mm左右，两个安装耳的中心距是48mm，安装孔直径是3.1mm，适配M3的安装螺丝，输出轴的中心距离安装底面的高度是26mm，输出齿是25T的标准舵机齿，市面上所有标准25T的金属舵机臂、塑料舵机臂都能直接适配。建模的时候特意把安装耳的倒角、外壳的分型线都做了出来，避免做装配仿真的时候出现面与面的干涉，输出轴的转动范围也做了限位结构的还原，和实物一样只能在0到180度之间转动，不会出现超行程转动的仿真错误。

　　很多工程师做小型设备结构设计的时候，经常会随便找个舵机模型凑数，结果到打样的时候才发现安装孔对不上、输出轴高度不对，要么就是外壳轮廓和旁边的结构件干涉，这个模型完全按照实物测绘的尺寸做的，不管是做航模结构设计、小型机器人关节设计，还是自动化小设备的执行机构选型验证，都能直接调用，不需要再花时间去核对尺寸改模型。另外外壳上的散热槽、接线口的位置也和实物一致，做布线仿真的时候也能准确判断出线位置会不会和周边结构干涉，输出轴顶部的锁紧螺丝孔也做了还原，装配的时候可以模拟螺丝锁紧的状态，检查螺丝头会不会高出舵机臂表面，影响周边结构的运动。
