三通式法兰连接回转接头结构设计

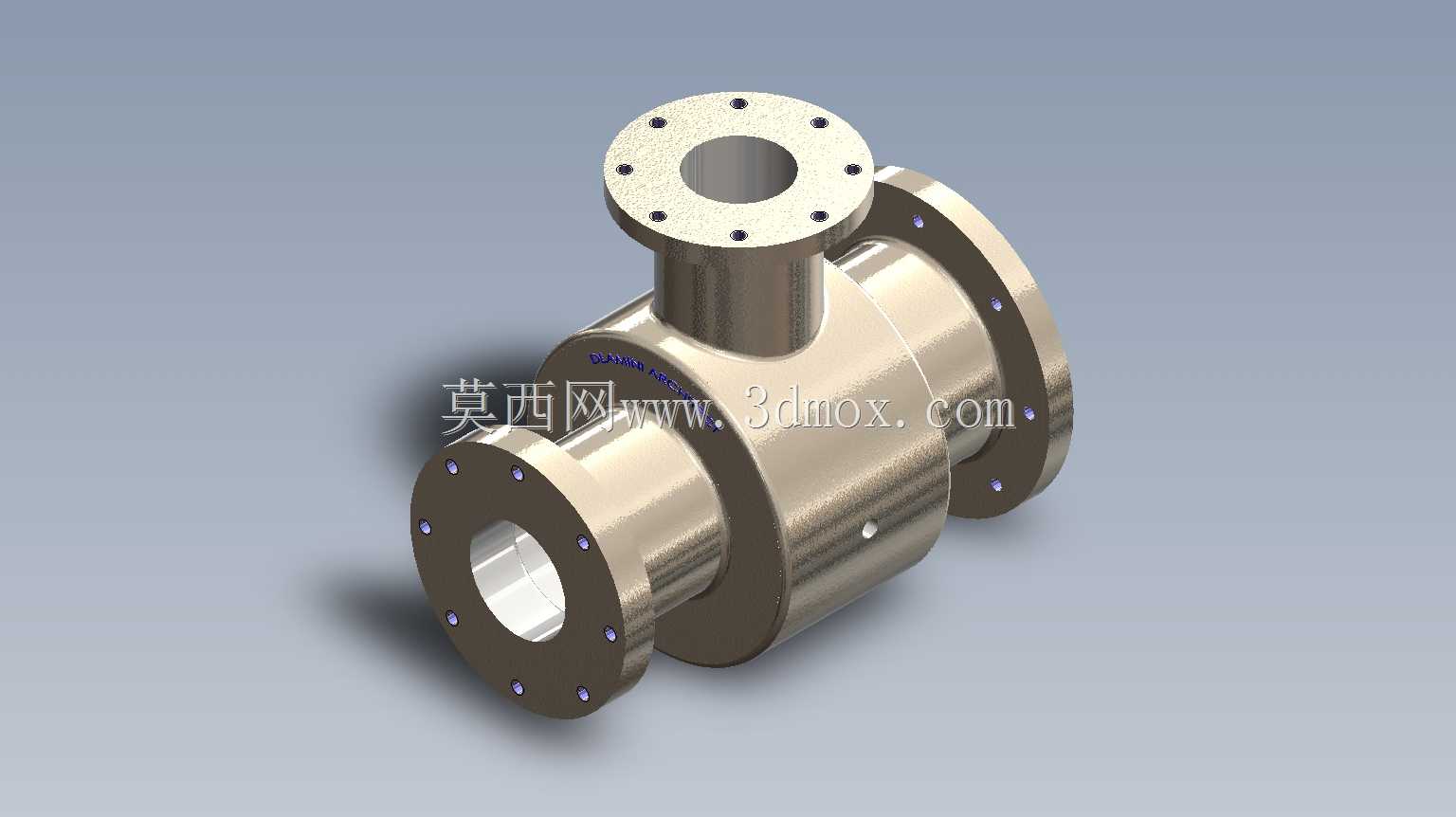

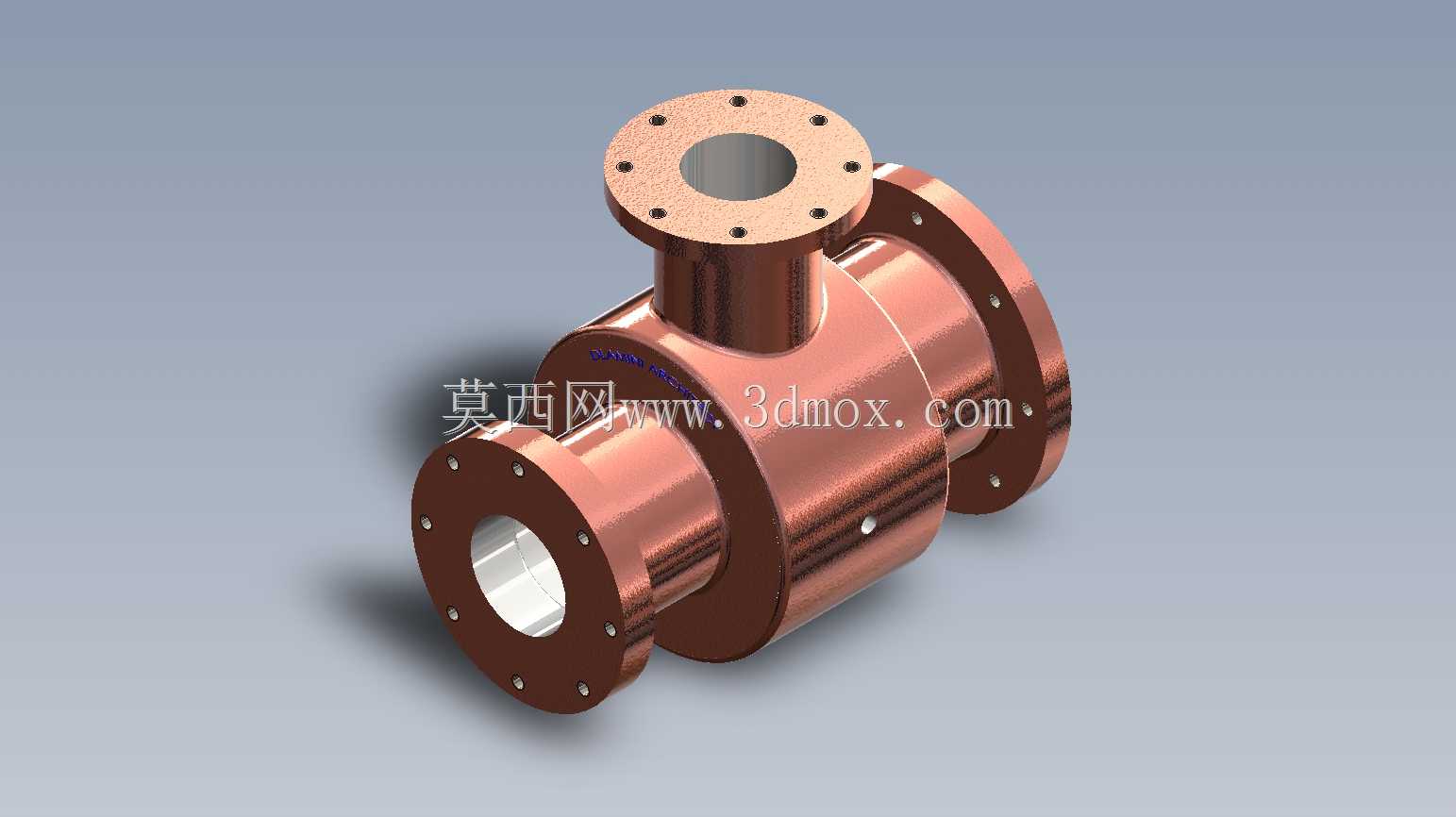

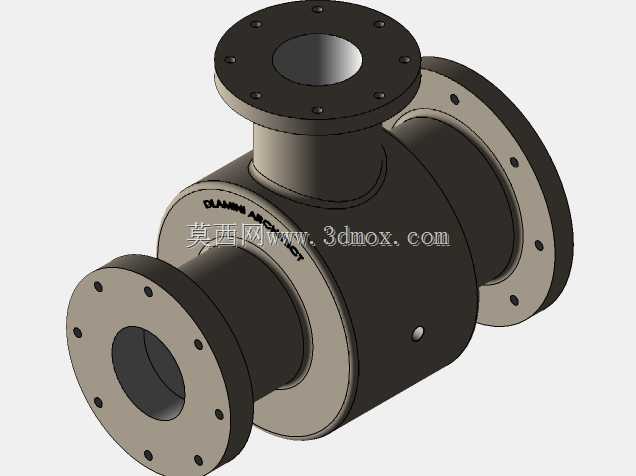

　　在工业流体输送系统的动态管路布设场景中，经常会遇到固定管路与旋转执行部件之间的介质导通需求，比如机床冷却管路的旋转供液、化工搅拌设备的介质输入、工程机械回转机构的液压油输送，这类场景下普通硬管连接会随部件回转产生管路扭转、密封失效甚至管路断裂的问题，这类三通法兰式回转接头就是为解决这类动静过渡导通需求设计的核心部件。从结构布局来看，该部件采用三个正交方向的法兰接口作为介质通路，其中两个同轴对向布置的法兰用于串接在固定侧的主通路上，垂直向上的法兰接口则对接旋转侧的管路支路，内部设置有独立的回转密封腔，可在实现360度相对回转的同时，保证内部输送介质无泄漏导通。设计过程中首先要明确各通路的通径匹配关系，三个法兰的内孔通径保持一致，

　　可适配同管径的管路对接需求，法兰端面均按照通用管路法兰的安装规范布置螺栓孔，孔位采用圆周均布设计，可直接与标准法兰盘通过螺栓紧固连接，无需额外加工过渡连接件，降低现场安装的适配成本。在安装边界的考量上，主体的圆柱形腔体直径要匹配内部密封组件的安装空间，腔体壁厚根据输送介质的常规工作压力做冗余设计，保证在1.6MPa常规工业管路压力下无结构变形风险；三个法兰的端面均设计有密封槽位，安装时可嵌入O型密封圈或者金属缠绕垫片，保证法兰对接面的静密封可靠性。内部回转配合面采用间隙配合公差设计，配合面的表面粗糙度控制在Ra0.8以内，既保证回转动作的顺畅无卡滞，又能减少配合面的磨损，延长密封件的使用寿命。实际应用中，

　　这类回转接头可根据输送介质的不同更换内部密封件材质，输送水基冷却介质时采用丁腈橡胶密封件，输送腐蚀性化工介质时更换为氟橡胶密封件，输送高温导热油时则采用金属密封结构，适配不同工况的使用需求。在结构细节处理上，主体腔体侧面设置有定位销孔，用于安装限位结构，可根据使用需求限制回转角度范围，避免过度回转导致外接管路缠绕；法兰的螺栓孔做沉孔处理，螺栓紧固后端头不会突出法兰端面，避免安装时与周边部件产生干涉。不同于普通两通回转接头，该三通结构可同时实现主通路的直通导通与侧支路的回转导通，减少管路中接头的使用数量，降低整个管路系统的泄漏点，在机床冷却系统中，这类接头可安装在主轴回转机构上，将冷却泵输送的切削液通过回转接头输送到主轴中心出水通道，

　　随主轴转动持续向切削刃位置输送切削液，避免冷却管路随主轴旋转产生缠绕；在液压回转设备中，可作为液压油的导通部件，将固定泵站的压力油输送到旋转的液压执行元件上，保证回转动作过程中压力油的稳定供给。建模过程中需要重点关注各配合面的同轴度公差，两个同轴布置的法兰接口要保证与内部回转腔体的同轴度控制在0.02mm以内，避免回转过程中出现偏心磨损导致密封失效；垂直方向的法兰接口要保证与主腔体轴线的垂直度，避免对接管路后产生额外的安装应力。整个部件的外部轮廓无尖锐棱角，所有边角位置都做了倒圆角处理，既避免安装过程中划伤操作人员，也能减少部件应力集中，提升结构强度。在安装空间预留上，要考虑法兰螺栓的安装操作空间，每个法兰外侧预留足够的扳手操作距离，保证现场安装时可以顺利完成螺栓紧固作业，不需要额外拆卸周边部件。这类回转接头的结构设计没有冗余的外部结构，整体外形紧凑，可在狭小的设备安装空间内完成布设，不会过多占用设备的内部布局空间，适配各类紧凑型设备的管路改造与设计需求。
