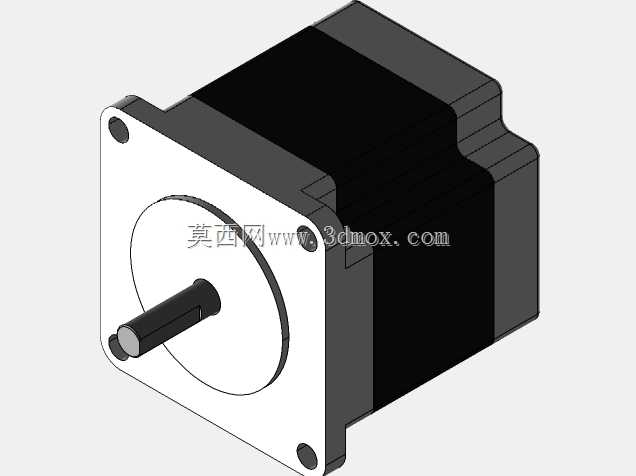

NEMA23规格73型步进电机结构设计

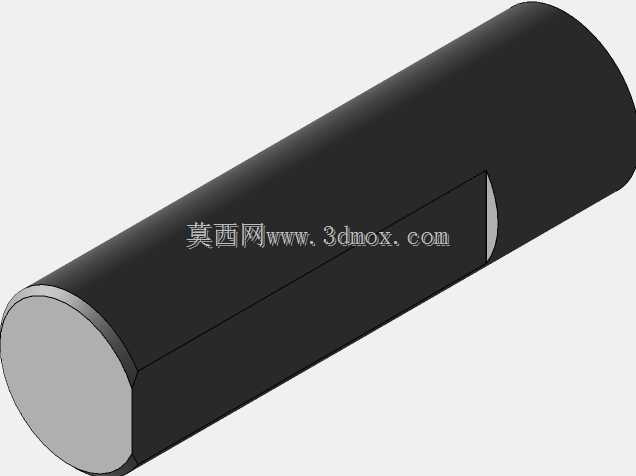

　　设计过程中首先考虑的是定子与转子的同轴度控制，机壳的前后端盖定位止口做了0.02mm的公差带约束，避免装配后出现转子扫膛的问题，毕竟步进电机在低速大扭矩输出工况下，哪怕微小的同轴度偏差，都会带来运行振动增大、定位精度超差、轴承异常磨损的连锁问题。机身的散热筋结构没有做夸张的造型设计，筋条的高度、间距都是按照连续8小时额定扭矩输出的温升仿真结果确定的，在封闭的设备机箱内部，没有额外强制风冷的条件下，能保证绕组温升控制在绝缘等级允许的范围内，不会因为长时间运行出现扭矩衰减、失步的问题。输出端的轴承选型搭配了深沟球轴承与推力轴承的组合结构，既可以承受径向的同步带张紧负载，也能承受丝杠传动带来的轴向载荷，很多同规格电机只配置单径向轴承，在小型数控雕铣设备、桌面级CNC加工平台、3D打印运动轴驱动、自动化点胶工位这类对开环控制精度有稳定要求的场景里，NEMA23规格的步进电机一直是选型清单里的核心传动部件，这次的结构设计完全围绕这类场景的实际安装、负载适配需求展开，没有做冗余的外观修饰，所有结构特征都服务于装配、散热、扭矩输出的实际工程需求。从安装边界来看，这款电机严格遵循NEMA23安装尺寸规范，安装孔位的中心距保持56.4mm的标准值，输出轴的直径、轴伸长度、键槽尺寸都匹配市面通用的联轴器、同步轮安装公差，不需要额外做轴径转接或者安装板改造，就能直接替换同规格的现有在用电机，不管是设备原厂装配还是后期运维换件，都能省去二次改型的工作量。

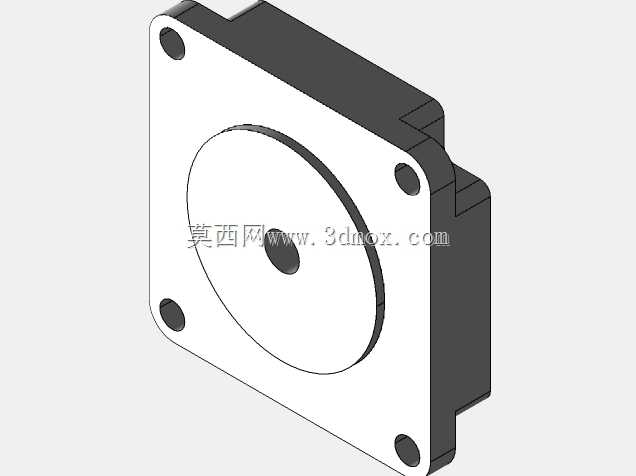

　　在Z轴垂直传动的场景下容易出现轴窜动、定位不准的问题，这个结构细节就是针对这类实际使用痛点做的优化。接线盒的位置设置在机身侧方，预留了标准的航插安装位，出线方向可以根据设备内部走线需求调整四个方向，不会出现线缆弯折半径过小、和周边运动部件干涉的情况，在做设备内部布线的时候，不用额外做线缆固定支架就能理顺动力线与编码器线的走线路径。端盖的固定螺丝采用内六角沉头设计，螺丝头完全沉入端盖平面，不会突出安装面，在安装空间局促的多轴联动设备里，不会因为螺丝突出和相邻的导轨、拖链产生刮蹭。转子的磁钢排布做了斜极优化，能有效降低运行时的齿槽效应，在低速走刀的CNC加工场景里，不会因为齿槽转矩带来的进给顿挫，在工件表面留下振纹，对于加工亚克力、

　　软金属这类对表面光洁度要求高的工序来说，这个细节能直接提升最终的加工表面质量。机壳的材质选用压铸铝合金，在保证结构强度的前提下尽可能控制整机重量，对于移动轴类的应用场景，比如安装在X/Y轴运动滑台上的电机，较轻的自重能降低运动轴的惯量负载，提升设备的动态响应速度，不会因为电机自身重量过大，导致高速启停时出现过冲、定位滞后的问题。做结构建模的时候，所有的配合面都预留了合理的公差间隙，比如端盖和机壳的配合、轴承和轴承室的配合，都按照机械加工的常规工艺能力做公差标注，不需要特殊的精加工工序就能完成装配，量产的时候能有效控制加工成本，不会因为过高的精度要求提升零部件的报废率。另外在电机尾部预留了编码器安装位，如果后续需要升级闭环控制，

　　不需要更换整个电机机身，只需要加装编码器模块和后端盖，就能把开环步进电机改成闭环伺服步进，适配更高精度的运动控制需求，对于设备迭代升级来说，能大幅降低改型的设计工作量，不用重新做整个传动部分的结构设计。实际选型适配的时候，这款电机的安装尺寸能兼容市面绝大多数的NEMA23电机安装座，不管是铝型材搭建的桌面设备，还是钢板焊接的工业级小型CNC机架，都能直接固定，不需要重新加工安装孔位，输出轴的配合尺寸也能匹配常见的6.35mm、8mm内孔的联轴器，不用额外定制传动连接件。在做设备负载匹配计算的时候，这款电机的保持扭矩参数能覆盖0.9N·m到2.2N·m的常用区间，足够驱动小型雕刻机的主轴进给、3D打印机的运动轴、自动化送料机构的传动辊这类负载，不会出现扭矩不足导致的失步问题，也不会因为选型扭矩过大造成成本浪费、安装空间占用过多的问题。建模过程中还考虑了维护便利性，前后端盖的固定螺丝都是统一规格，日常维护拆解的时候不需要准备多种规格的内六角扳手，轴承位置预留了注油通道，长时间运行后可以直接补充润滑脂，不用完全拆解电机就能完成日常保养，延长设备的整体使用寿命。
