剪式汽车千斤顶双平行支撑臂结构

　　在商用车维保、小型乘用车快修场景中，剪式千斤顶的支撑臂是直接承载整车重量的核心受力构件，本次呈现的双平行长支撑臂结构，是剪式千斤顶完成举升动作的核心传力单元。日常作业里，这类支撑臂需要承受车辆单侧底盘传递的集中载荷，作业工况覆盖户外应急换胎、门店快修工位的底盘检查、轮胎拆装等场景，作业时地面可能存在硬化路面、松软土路、轻微坡度地面等不同条件，对构件的抗弯、抗扭性能有明确的工程要求。

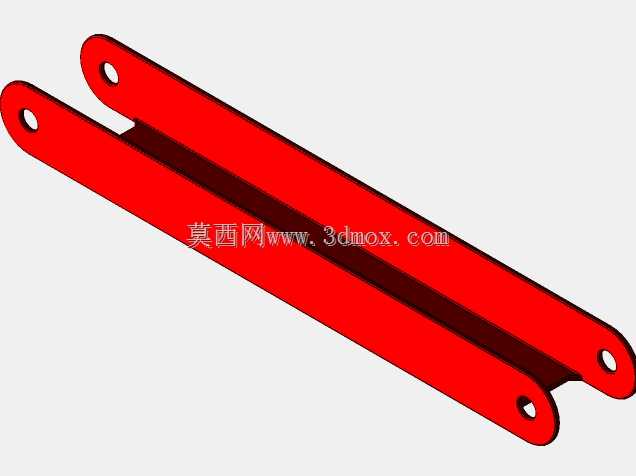

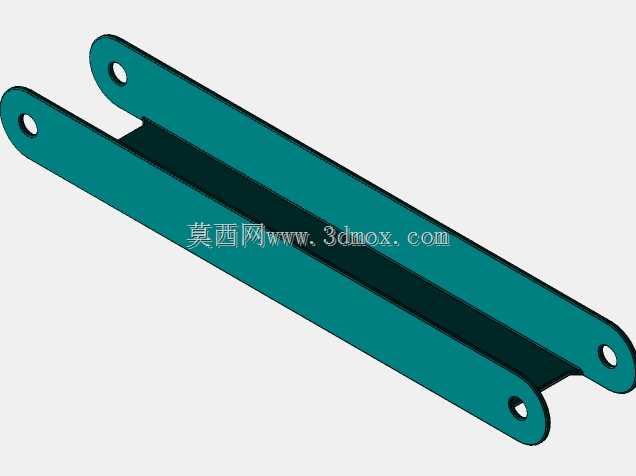

　　从结构设计逻辑来看，该支撑臂采用双片平行板件搭配中间间隔衬板的组焊结构，两端预留的同轴销孔是整个构件的安装基准，销孔位置的同轴度公差直接决定了千斤顶举升过程中是否会出现卡滞、偏载问题。设计时首先要核算举升全行程内的受力变化：当千斤顶处于最低收纳位置时，支撑臂接近水平状态，此时臂身承受的弯矩达到峰值，因此臂身的截面高度需要匹配额定举升重量下的抗弯截面模量，避免长期受载出现塑性变形；当举升高度逐步提升，支撑臂与水平面的夹角逐渐增大，臂身承受的轴向压力占比提升，此时需要校核双片板件的压杆稳定性，防止大角度举升时出现臂身失稳弯折的风险。

　　从安装边界来看，两端销孔的中心距是决定千斤顶最大举升高度与最低收纳高度的核心参数，设计时需要匹配千斤顶底座、顶部承托块的铰接点位置，保证举升行程覆盖对应车型的底盘离地间隙范围，同时收纳状态下整体厚度控制在车载工具槽的容纳尺寸内，满足随车携带的空间要求。臂身中间的间隔衬板厚度需要严格匹配内部丝杆螺母组件、交叉臂的安装间隙，既不能因为间隙过大导致举升时臂身晃动，也不能因为间隙过小造成铰接动作卡滞，增加操作时的摇动力矩。

　　实际使用过程中，支撑臂的表面处理需要兼顾耐磨与防锈性能，因为车载存放时可能面临后备箱内的潮湿环境、维保作业时的油污、泥水附着，表面涂层需要能够抵御常见汽修场景下的介质腐蚀，同时销孔位置需要预留润滑脂加注的空间，长期反复使用后可以通过加注润滑脂降低铰接销的磨损，避免销孔磨大后出现举升间隙过大、承托不稳的问题。

　　从受力传递路径来看，顶部承托块受到的车辆重力通过上端铰接销传递到双片支撑臂上，力沿着臂身传递到下端铰接销，再分散到底座的支撑面上，因此双片板件的厚度一致性、焊接强度是结构可靠性的关键，焊接时需要控制焊接变形，避免双片板件出现平行度超差，导致铰接后两个支撑臂受力不均，单侧臂过载出现断裂风险。设计时还需要在臂身的非受力区域预留减重空间，在保证结构强度的前提下降低构件整体重量，让车载千斤顶的整体重量控制在单人可轻松搬运操作的范围内，满足应急使用时的操作便利性要求。

　　这类支撑臂的尺寸设计还需要考虑操作时的安全余量，通常额定载荷下的安全系数需要达到1.5倍以上，应对车辆停放时的轻微晃动、地面不平整带来的额外冲击载荷，避免突发载荷下构件失效。销孔位置通常会加装耐磨衬套，降低铰接位置的磨损速率，延长千斤顶的整体使用寿命，衬套的材质多选用自润滑铜套或者高强度工程塑料，无需频繁维护即可保证长期铰接动作的顺畅性。
