C型开口式电力线缆固定夹结构设计

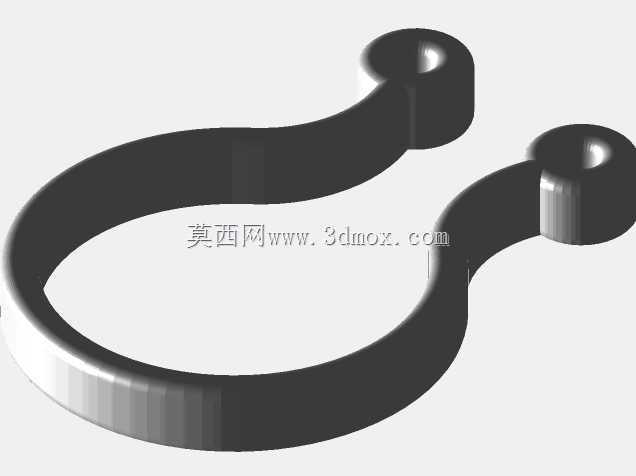

　　在工业电气布线、机床内部走线、配电柜线缆排布的作业场景里，线缆固定件的选型直接决定了长期运维的可靠性，这类C型开口式电缆夹，正是针对中小直径电力电缆的径向固定需求开发的结构件。不同于传统全封闭抱箍需要穿线安装的繁琐流程，这款夹体采用单侧开口的C形环结构，安装时可直接从线缆侧方卡入，无需提前拆解线缆端头，在已完成布线的设备改造、线缆检修加固场景中，能大幅缩减安装工时，尤其适配CA6140这类普通车床内部的电控线缆固定需求——车床运行时存在持续的主轴振动、拖板往复移动带来的线缆拉扯，普通扎带长期受振易出现老化松脱，而金属材质的电缆夹能提供持续稳定的抱紧力，避免线缆移位触碰运动部件造成绝缘层磨损。从结构设计逻辑来看，

　　夹体整体采用等厚钣金冲压成型思路，C形环的圆弧段曲率匹配常规电力电缆的外径公差范围，环体内侧不做额外防滑齿设计，避免硬接触划伤线缆外护套，两个端部的同轴安装孔位，可直接适配M4规格的半圆头螺钉，安装时两个孔位的同轴度公差控制在0.1mm以内，确保螺钉穿装顺畅，不会出现别劲导致的夹体变形。夹体的安装边界设计充分考虑了设备内部的紧凑空间需求，安装孔中心到C形环最外侧的距离控制在12mm以内，在车床床身内壁、电控箱侧壁安装时，不会与相邻的线槽、继电器元件产生空间干涉；C形环的开口间隙尺寸经过反复校核，既保证卡入线缆时具备足够的弹性变形量，又能在螺钉锁紧后让开口处完全贴合，形成闭合的抱紧环，避免线缆从开口处脱出。实际应用中，

　　这类电缆夹除了固定电力电缆，也可适配同直径的控制线缆、气动软管的固定，在自动化生产线的桁架走线、设备外部线缆防护场景中同样适用。设计时没有多余的冗余结构，夹体的弯折处采用R2的圆角过渡，避免应力集中导致的夹体断裂，长期受振环境下的疲劳寿命远高于普通塑料线卡。不同于双侧固定的重型电缆夹，这款单螺钉锁紧的结构，单人单手即可完成对位安装，在狭小的设备内腔作业时，不需要额外的辅助固定步骤，锁紧力矩控制在1.2N·m时，既能提供足够的抱紧力防止线缆轴向窜动，又不会因为压力过大导致线缆护套变形、内部线芯受压损伤。夹体的两个安装凸台做了局部加厚处理，避免螺钉锁紧时凸台变形导致的夹紧力不足，凸台表面平整，安装时可贴合设备安装面，

　　不会出现翘边导致的固定松动。在布线排布作业中，这类电缆夹的排布间距通常控制在300-500mm，根据线缆的自重和振动幅度调整间距，就能保证线缆走线横平竖直，不会出现下垂晃动的情况，既满足电气安全规范的要求，也能让设备内部布线整洁，方便后续的故障排查与线缆更换。
