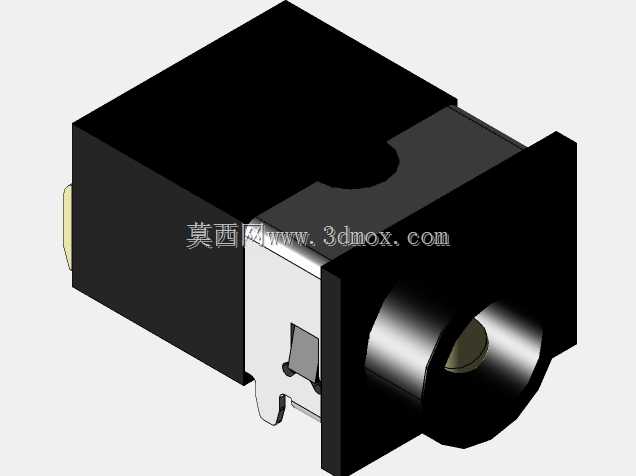

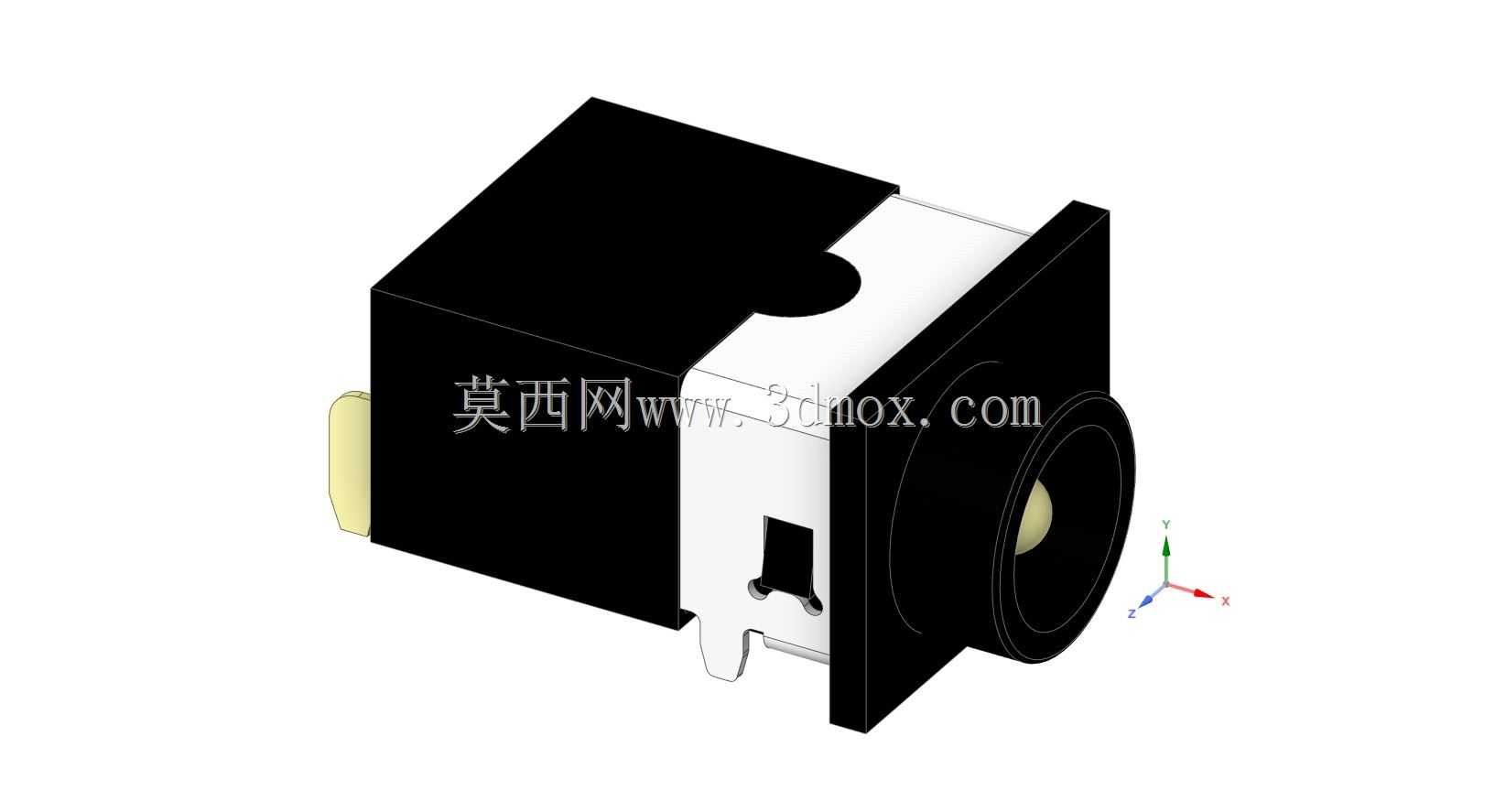

板载卧式直流电源插座结构设计

　　做消费类电子、小型工控板卡的结构设计时，板载电源接口的选型从来不是小事，很多新手工程师容易忽略接插件的安装干涉、插拔受力、焊盘强度问题，最后打样回来要么插电源时顶到外壳，要么焊盘被扯掉，要么插拔寿命达不到要求，这款卧式DC电源插座的三维结构，刚好把这些实际工程里的痛点都考虑到了。先从实际应用场景说，这类插座主要用在路由器、小型交换机、开发板、桌面式小型仪器、安防摄像头这类需要外置直流电源适配器供电的PCB板上，和立式插座比，卧式安装的总高度更低，能适配厚度更薄的设备外壳，不会出现电源接口突出外壳太多或者内部顶到上盖的问题，很多薄型设备的结构空间里，Z向高度往往卡得很死，立式插座加上插头的插拔高度经常超差，

　　卧式结构刚好能把插拔方向转到和PCB板面平行的方向，大幅压缩Z向的空间占用。再看实际使用中的功能特性，这款插座内部集成了电源正极接触弹片、负极接触环，还有自带的开关检测引脚——很多人不知道这个引脚的作用，当插头插入的时候，内部弹片会断开板载电池或者备用供电回路，自动切换到外置适配器供电，不用额外做电源切换的机械结构，省掉了板上的切换电路空间，弹片的接触部位做了弧形收口设计，和DC插头的圆柱外壁接触时是线接触而非点接触，能降低接触电阻，避免大电流供电时出现接头发热的问题，插接口的入口处做了导向倒角，插头插入的时候不用刻意对准，顺着倒角就能滑进去，生产线上组装测试的时候能提升插装效率，也能避免用户暴力插插头把接口怼歪。设计思路上，

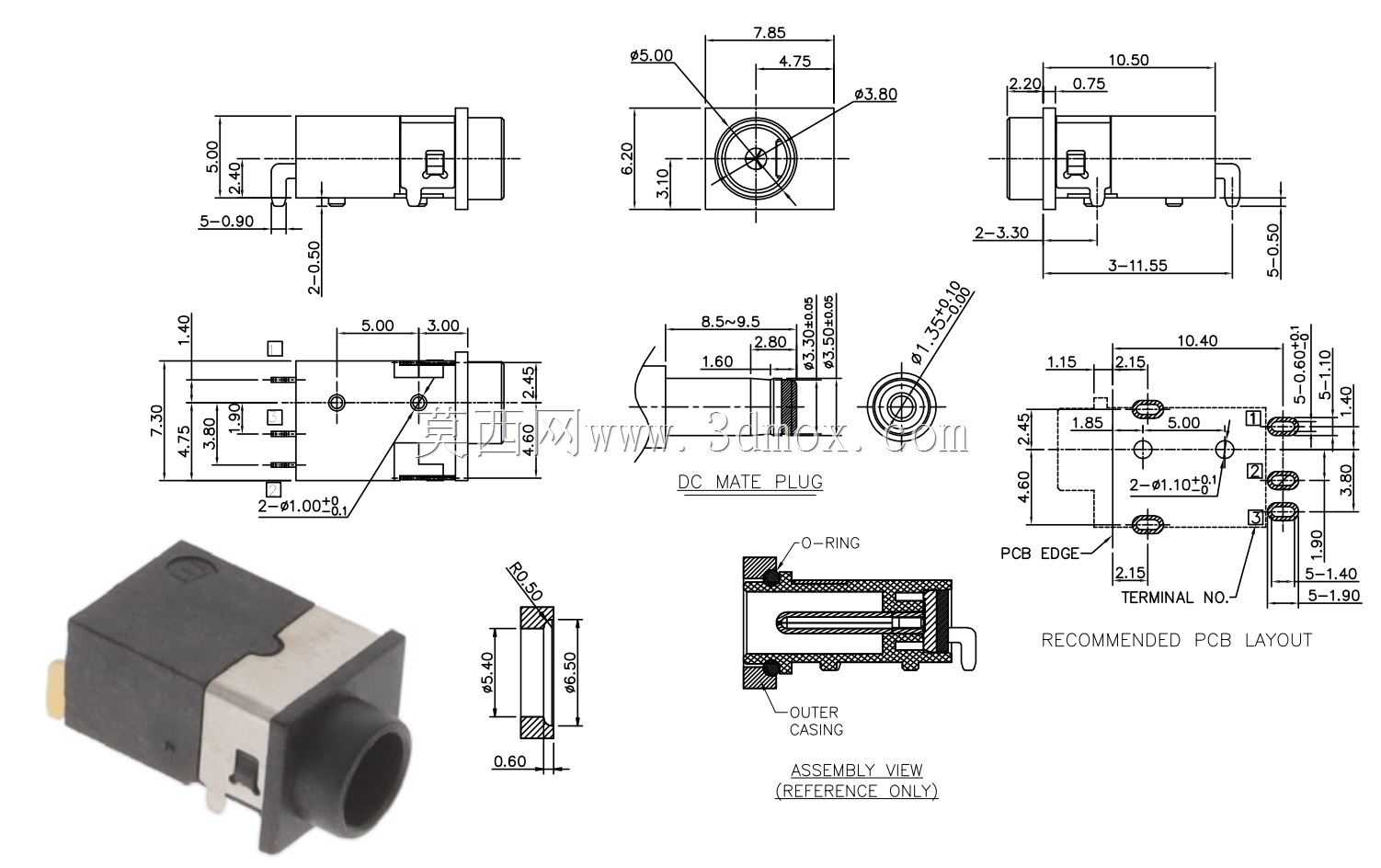

　　这款插座的固定结构做了双重保障，除了两个信号引脚、两个电源引脚穿过PCB焊盘焊接之外，插座本体两侧带了两个DIP式的固定插脚，这两个插脚穿过PCB上对应的安装孔后焊锡固定，相当于把整个插座牢牢锁在板面上，用户插拔电源的时候，受力不会全部落在信号引脚的焊盘上，而是通过两侧的固定脚把力分散到PCB的更大区域，不会出现焊盘被扯掉的问题，很多廉价插座省掉这两个固定脚，用久了插拔几次就松脱，返修率特别高。外壳部分用了耐高温的绝缘塑胶材质，能过波峰焊的高温不会变形，金属外露部分做了防锈镀层，在潮湿的使用环境下也不容易氧化接触不良。再说到安装边界的尺寸，这款插座的本体宽度控制在11mm左右，从PCB板面到插座顶部的总高度不到6mm，

　　插接口中心距离PCB板面的高度刚好适配常规厚度的设备外壳开孔，安装时PCB上需要预留的焊盘位置，除了四个功能引脚的焊盘，两侧固定脚的焊盘要做加大处理，提升焊接强度，插座尾部的引脚伸出长度刚好够波峰焊的吃锡深度，不会出现引脚太长剪脚麻烦或者太短焊不牢的问题，插接口前方要预留至少15mm的插头插入空间，不能在这个范围内布置其他过高的元器件，避免插头插不到位。另外要注意，插座的定位柱在本体底部，对应PCB上要开一个小的定位孔，过回流焊或者波峰焊的时候能先把插座固定在治具上，不会出现焊接偏移的问题，很多设计里漏开这个定位孔，焊接时插座歪掉，外壳开孔对不上，整批板都要返工。从结构细节上看，内部的正极弹片做了双触点设计，不管插头插入的角度有轻微偏差，都能保证至少一个触点和插头端部可靠接触，不会出现供电断断续续的问题，负极的接触环是一体冲压成型的，没有拼接缝隙，插拔寿命能达到五千次以上，满足常规消费类电子的使用周期要求，塑胶本体的卡扣结构把内部金属件完全包裹住，不会出现金属件移位导致的短路问题，插座和PCB贴合的底面做了平整处理，焊接时不会因为底面不平出现浮高的问题。
