CA6140车床配套带侧夹调平支撑梁结构

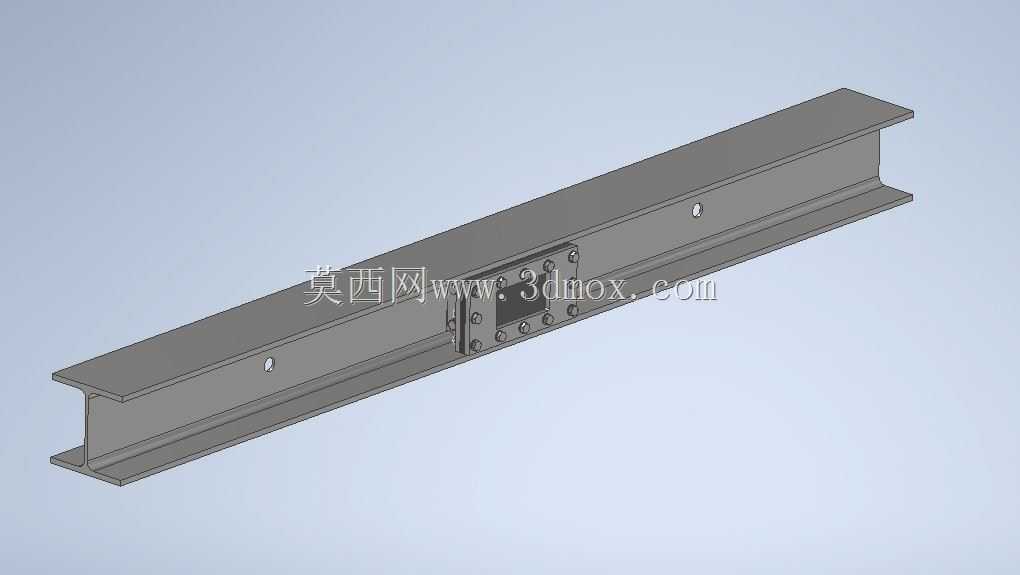

　　孔位的间距经过匹配CA6140车床的工作台T型槽间距设计，安装时不需要额外打孔改制，直接用T型螺栓就能完成固定，能有效控制安装的累计误差。侧夹模块是整个构件的核心功能部分，采用分体式夹板加螺栓锁紧的结构，夹板的贴合面做了铣平处理，和梁体侧面的贴合间隙控制在0.02mm以内，锁紧时不会出现偏斜，既可以用来夹持固定延伸出去的辅助定位块、靠山，也可以用来锁紧调整好位置的钳类移动夹具，让夹具可以沿着梁体长度方向滑动调整位置，锁紧后又能保证足够的夹持力，不会在加工受力时出现位移。从设计思路上看，这个构件没有采用复杂的焊接一体式结构，而是用标准型材加机加工夹板的组合方式，一方面是降低加工成本，标准工字钢的直线度本身就有型材标准保证，在普通卧式车床的现场加工、工装搭建以及工件辅助装夹场景里，这类带侧夹的调平梁是非常实用的辅助支撑构件，尤其适配CA6140这类通用卧式车床的加工配套需求。很多车间在加工长条形工件、需要搭建临时工装基准面，或是需要配合台钳类夹具拓展装夹范围时，往往会遇到基准面不平、装夹位置受限的问题，这类调平梁就是为解决这类现场问题设计的。从结构功能上看，主体采用标准工字钢型材作为基础梁体，工字钢的截面特性决定了它在长跨度下具备足够的抗弯刚度，同时自重比实心方钢小很多，不管是临时架设还是长期固定在工装台面上，搬运和调整的劳动强度都更低。梁体上预留的沉头安装孔，是用来将梁体固定在机床床身延伸台、工装平台或者辅助支撑架上的，

　　不需要额外对长梁身进行铣削加工，只需要加工两端的连接面、夹板的贴合面以及安装孔位就能满足精度要求；另一方面是维护方便，侧夹的夹板如果长期使用出现磨损，只需要更换夹板零件就行，不需要更换整个梁体，备件成本很低。在实际使用场景里，它的作用不只是提供一个平整的基准面，更多时候是作为车床加工的辅助工装载体：比如加工超出卡盘装夹长度的长轴类零件时，可以把调平梁固定在床身侧面，在梁上安装跟刀架的辅助支撑座，调整支撑座的位置来匹配工件的长度，比原装跟刀架的调整范围更大；又比如在进行小批量零件的铣削、钻孔工序时，不需要把工件拆下来移到钻床或者铣床上，直接在调平梁上固定小型台钳，把台钳滑动到合适的位置锁紧，就能配合车床的刀架加装动力头完成工序，

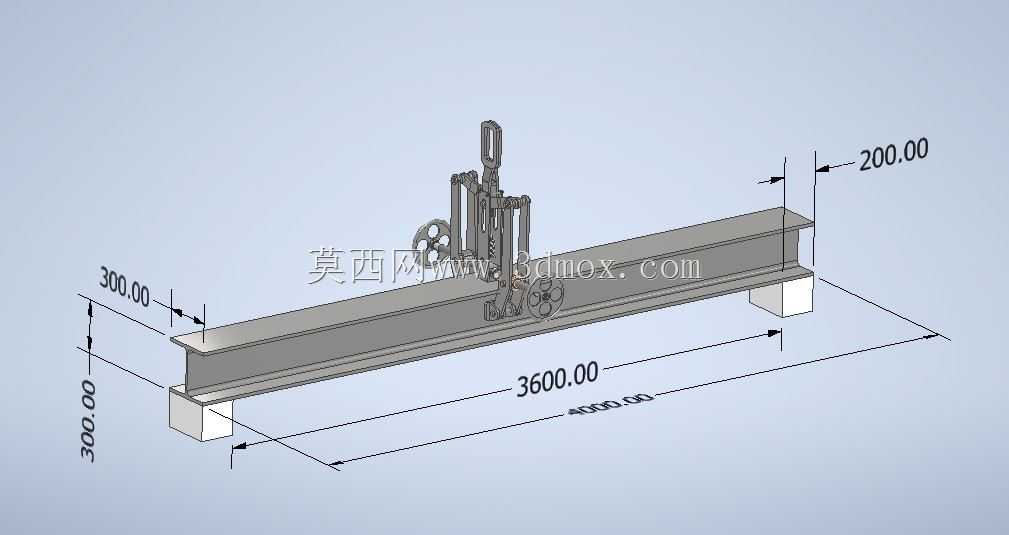

　　减少工件二次装夹的找正时间。关于安装边界和尺寸适配，梁体的总长度匹配CA6140车床的床身可利用延伸长度，安装后不会超出车床的最大回转直径范围，不会和卡盘、刀架的运动轨迹产生干涉；梁体的上表面安装后和车床中拖板的上平面保持等高，这样在上面安装夹具时，夹具的定位面和车床本身的工作台面基准统一，不需要额外垫垫片调整高度。侧夹的滑动行程覆盖整个梁体的有效长度，也就是说在梁体的任意位置都可以锁紧夹具或者定位件，没有调整死角。梁体两端的端面做了倒角处理，一方面是避免安装时划伤操作人员，另一方面如果需要多根调平梁拼接使用，端面的加工基准面可以保证拼接后梁体上表面的平面度误差在允许范围内，拼接后的长梁可以满足更长工件的装夹需求。在细节设计上，

　　梁体上的安装孔都做了沉头处理，螺栓锁紧后螺栓头不会高出梁体上表面，避免突出的螺栓头影响工件或者夹具在梁面上的滑动；侧夹的锁紧螺栓采用内六角结构，锁紧时用标准内六角扳手就能操作，不需要特殊工具，车间日常维护调整很方便。另外梁体的表面做了发黑处理，在车间的切削液、油污环境下不容易生锈，日常清理只需要用棉纱擦拭就能保持表面平整，不会因为锈迹影响基准面的平面度。很多一线操作的师傅在做车床工装改造时，往往会自己焊制类似的梁，但自制件往往存在焊接变形、孔位不准、侧夹锁紧力不足的问题，这个标准化的调平梁结构把这些现场容易出现的问题都在设计阶段做了规避：比如型材本身的变形量小，机加工的孔位位置精度高，侧夹的锁紧力经过计算，足够承受普通车削、钻孔工序的切削力，不会出现夹不紧的情况。在工装选型时，这类构件属于通用性很强的工装辅件，不只是CA6140车床可以用，只要安装孔位匹配，其他型号的卧式车床、甚至铣床、磨床的工装拓展都可以使用，只需要根据设备的工作台尺寸选择对应长度的梁体就行。它的存在本质上是拓展了通用机床的装夹适配范围，让通用设备不需要复杂改造就能完成更多原本需要专用设备才能完成的工序，对于中小机加工车间来说，是性价比很高的工装配套件。
