带耳法兰式连通腔体机械零件结构设计

　　这类带三耳安装结构的法兰式连通腔体零件，多应用在流体输送管路的支路转接、小型动力设备的腔体端盖连接场景中，日常在小型液压站的油路分接、气动系统的支路汇流、低压输送管路的换向连接位置都能见到同结构的零件，核心作用是实现不同通径管路的连通转接，同时通过自带的安装耳结构直接完成部件的固定，不需要额外配置安装支架，能有效减少装配环节的零件数量，压缩设备组装的工序时长。

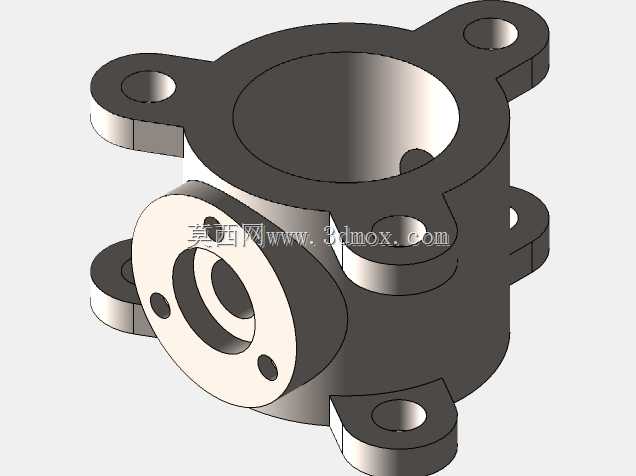

　　从结构功能上看，零件主体为上下贯通的中空腔体，上端法兰面设置三个均布的安装耳，每个耳位预留光孔用于穿装螺栓完成固定，上端主法兰的密封面可配合密封垫片实现与对接部件的静密封，避免内部输送介质出现渗漏；腔体侧面预留两个横向的通口，可对接不同通径的外接管路，实现介质的分流或者汇流功能，下端为带定位止口的连接端，可直接插入对接部件的定位孔内，保证装配时的同轴度，降低装配找正的难度。

　　设计这类零件时，首先要结合实际管路的通径需求确定各接口的内径尺寸，保证介质通过时的流速符合系统设计要求，避免通径突变造成的局部阻力过大问题；三个安装耳的位置需要做均布设计，保证螺栓锁紧时的受力均匀，避免单侧受力导致密封面压合不匀出现渗漏，耳位与主体腔体的衔接位置要设置合理的铸造圆角或者加工圆角，减少应力集中，避免设备运行过程中受振动、压力冲击出现衔接位置开裂的问题。横向接口的轴线需要与主体腔体的轴线保持垂直，同时要保证两个横向接口的同轴度，避免外接管路安装时出现别劲的情况，长期受力导致接口螺纹或者焊接位置开裂。

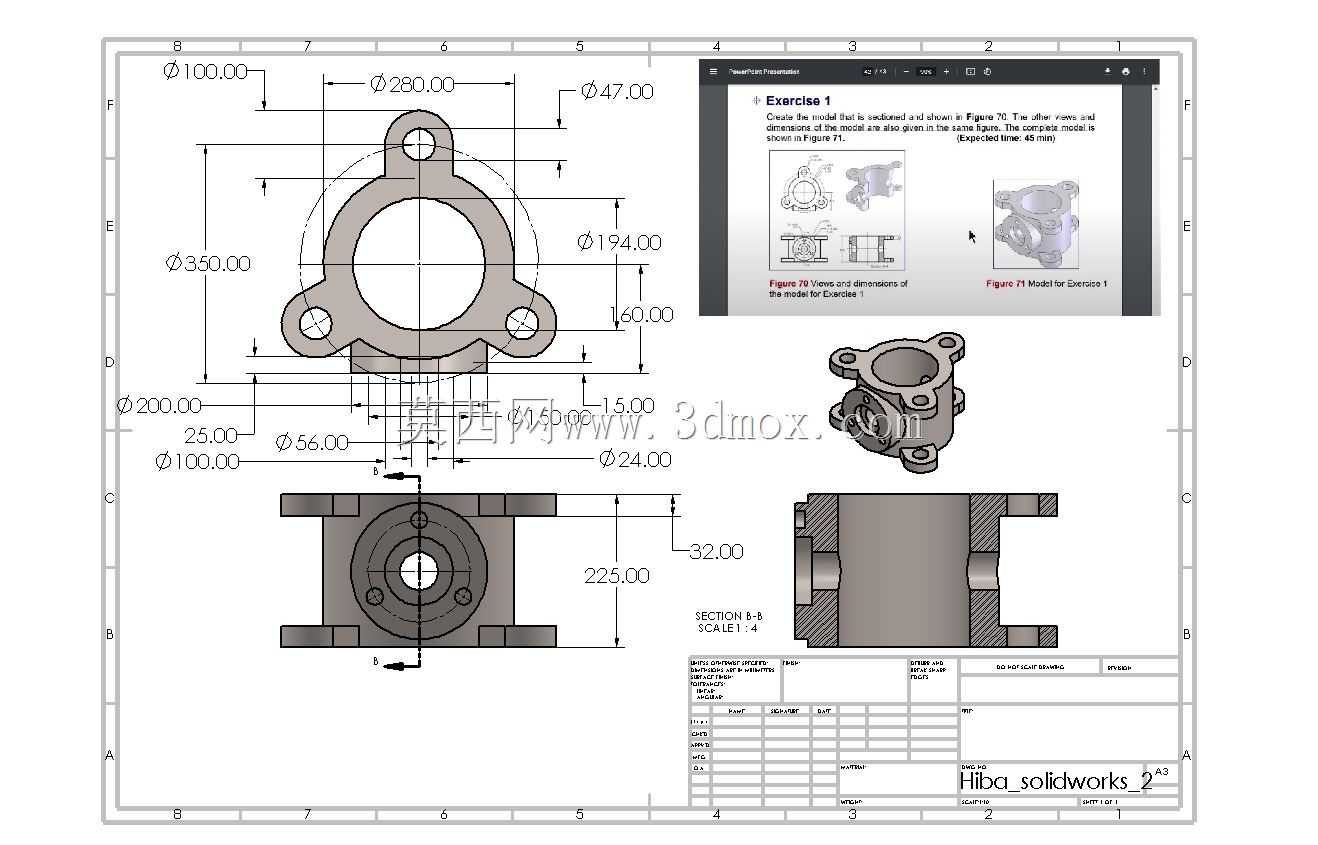

　　从安装边界尺寸来看，零件上端法兰的最大外圆尺寸为350mm，三个安装耳的外边缘最大回转直径为100mm，耳位上的安装孔中心分布圆直径为280mm，安装孔直径为10mm，可适配M8规格的连接螺栓；主体腔体的总高度为225mm，下端定位止口的直径为56mm，插入对接端的深度为15mm，可保证装配后的定位稳定性；侧面横向接口的外圆直径为47mm，接口中心距离上端法兰面的尺寸为60mm，横向接口的外伸长度为32mm，安装时需要预留足够的空间完成管路接头的拧装操作，避免和周边部件出现干涉。腔体的侧壁厚度根据输送介质的工作压力确定，常规低压工况下壁厚设置为6mm即可满足强度要求，如果应用在压力较高的液压系统中，可适当增加壁厚并对腔体做耐压测试，验证结构强度是否满足使用要求。

　　建模过程中需要注意各衔接位置的拔模角度设置，若采用铸造工艺生产毛坯，要保证拔模方向一致，减少后续机加工的余量；密封面的位置要预留足够的加工余量，保证最终加工后的表面粗糙度满足密封要求，避免表面粗糙度过高导致垫片压合后出现渗漏。安装孔的位置公差需要控制在±0.1mm范围内，保证和对接部件的孔位对齐，减少装配时的螺栓穿装难度。这类零件在实际使用中，除了承受内部介质的压力，还会承受外接管路的重量、设备运行时的振动载荷，因此在结构设计时需要对安装耳的厚度做合理核算，避免耳位厚度不足导致锁紧时出现变形，影响连接可靠性。
