带卷耳安装位异形挂接支撑构件

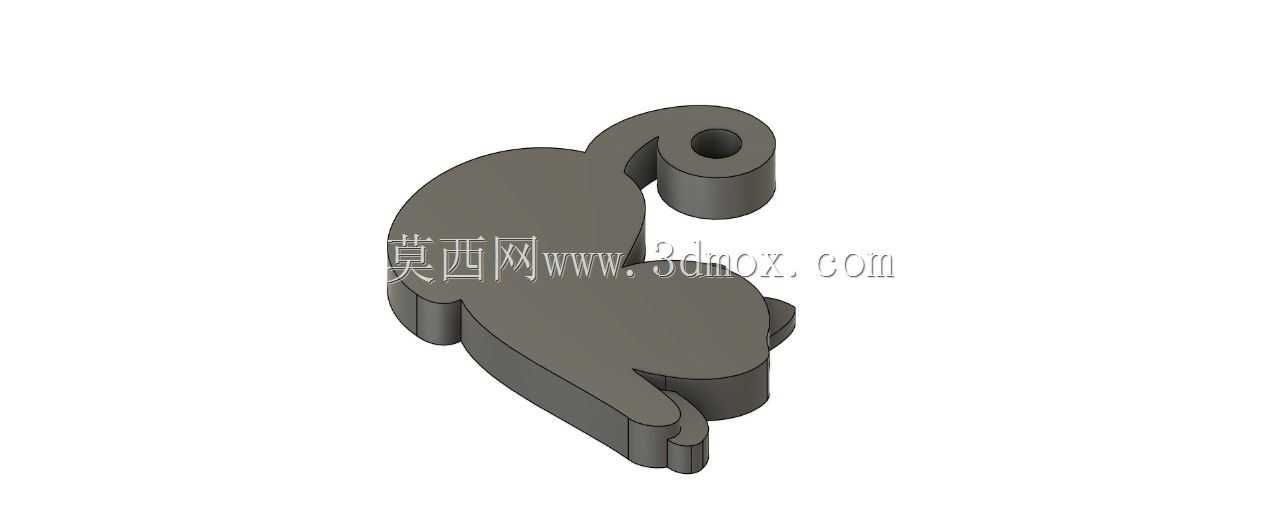

　　该异形挂接支撑构件的设计，最初是针对小型工位器具侧边挂装工具、标识牌的实际需求展开，在车间现场的工位布局中，这类小构件往往承担着零散物件规整、辅助工位功能拓展的作用，不需要承担大吨位载荷，但对安装便捷性、贴合度有明确要求。从结构形态来看，构件主体采用等厚板材拉伸成型，整体轮廓贴合挂接面的弧度设计，避免安装后出现突出棱角剐蹭操作人员衣物或工件，上端的卷耳结构是核心安装位，卷耳内孔可直接穿入M6或M8的标准螺栓，也可配套对应直径的圆柱销实现快速插拔式安装，卷耳与主体衔接处做了平滑圆弧过渡，没有应力集中的直角突变，在承受挂装物件的竖向拉力时，应力会顺着圆弧面均匀分散到主体板材上，不会出现局部应力过载断裂的问题。

　　构件下端的轮廓做了阶梯式收边，这个设计并非单纯的造型处理，而是考虑到挂装物件时的限位需求，当挂装的工具套、标识牌卡扣卡在构件下端时，阶梯边可以阻挡卡扣横向滑脱，不需要额外加装防脱挡片，减少装配零件数量。在实际应用场景中，这类构件除了工位器具挂装使用，还可以适配小型设备的侧边辅助支架安装，比如小型台式打磨机的侧边挂装防护挡板、桌面型检测设备的侧边挂装记录笔套，都可以通过该构件实现无焊接快速装配，不需要在设备主体板材上焊接凸台，避免焊接变形影响设备主体的平面度。设计过程中，首先确定的是卷耳内孔的中心高度，这个尺寸直接决定安装后构件的整体下垂高度，需要匹配工位器具方管框架的通用安装孔位间距，避免出现安装后构件与下层搁板干涉的问题，

　　主体板材的厚度选择3mm冷轧钢板对应的拉伸参数，既保证挂装5kg以内物件时的结构刚性，不会出现明显的弯折变形，又不会因为板材过厚导致整体重量偏大，增加安装位的载荷负担。构件的安装边界需要重点关注，卷耳的外圆直径比内孔大8mm，安装时需要在固定基座上预留至少12mm的平面避让空间，保证卷耳可以完全贴合基座表面，不会因为基座上的凸台导致安装倾斜，主体部分的背面是完全平整的平面，安装时可以紧贴基座立面，不需要额外加工避让槽，降低基座的加工难度。从受力角度分析，当挂装载荷施加在构件最下端时，最大应力出现在卷耳与主体衔接的圆弧位置，通过圆弧半径的反复调整，将该位置的最大应力控制在材料屈服强度的30%以内，即使出现偶尔的超载挂装，

　　也不会出现瞬间断裂的情况，只会产生微小的塑性变形，给操作人员足够的反应时间调整载荷。构件的边缘全部做了R0.5的圆角处理，没有锐边毛刺，不需要后续额外的打磨去毛刺工序，冲压或激光切割下料后直接进行折弯、卷耳成型即可完成加工，加工工序简单，适合批量生产。在三维建模过程中，卷耳部分的成型需要重点控制卷圆的间隙，保证卷耳内孔的圆度误差在0.1mm以内，穿入螺栓或销钉时不会出现卡滞，主体部分的拉伸拔模角度控制在1度，既保证成型后可以顺利脱模，又不会因为拔模角度过大导致构件上下端厚度差过大，影响安装贴合度。这类小构件虽然结构简单，但在车间工位优化、小型设备功能拓展场景中使用频率极高，合理的结构设计可以大幅降低现场改造的加工成本，减少焊接、钻孔等现场作业量，提升工位调整的效率。
