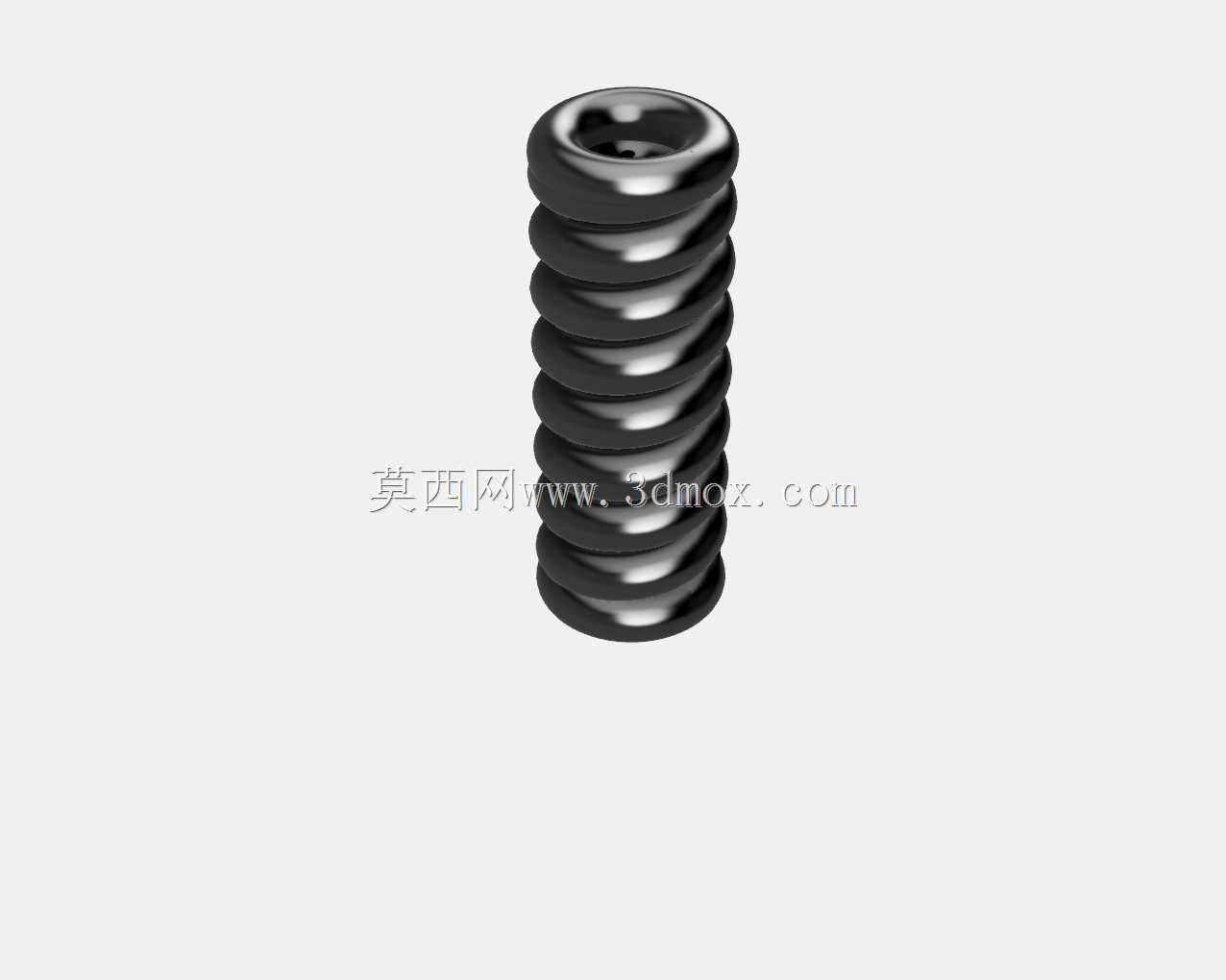

CA6140车床用参数化莫拉弹簧结构设计

　　端部支撑圈的贴合度要保证在85%以上，安装后两端的支撑面可以完全贴合安装座的定位端面，不会出现受压时的端面滑移问题，有效圈数的参数设置直接关联弹簧的刚度曲线，针对车床进给位的使用需求，有效圈数的匹配要保证在额定压缩量下，弹力波动控制在5%以内，避免进给过程中出现力值跳变影响加工表面的粗糙度。实际选型应用时，要结合安装位的工作行程确定弹簧的自由长度，最大压缩量不能超过弹簧材料允许的极限压缩值，预留15%左右的压缩余量，避免长期满负荷压缩出现塑性变形，导致弹力失效。参数化设计的核心优势在于可以根据不同安装位的刚度需求，快速调整弹簧丝直径、中径、有效圈数这些核心参数，不需要重新从零开始建模，对于CA6140这类通用车床的维修替换、在普通卧式车床的进给传动与过载保护结构中，这类参数化设计的螺旋弹性件承担着十分关键的力传递与缓冲卸荷作用，日常加工场景里，不管是主轴箱内的拨叉复位、溜板箱的进给过载保护，还是尾座套筒的顶紧力缓冲，都需要这类弹性元件提供稳定的线性弹力输出，避免刚性碰撞导致的传动件崩齿、导轨拉伤这类常见设备故障。做这类结构的参数化建模时，首先要匹配CA6140车床对应安装位的边界尺寸，弹簧的中径要严格适配安装导杆的直径，预留0.8-1.2mm的径向活动间隙，既不能间隙过大导致弹簧受压时出现偏折侧弯，也不能间隙过小造成弹簧伸缩时与导杆发生干摩擦，加速表面磨损导致弹力衰减。从结构特性来看，这类螺旋弹簧的两端都做了并圈磨平处理，

　　改装升级场景来说，可以快速匹配不同工位的弹性件需求，比如尾座顶紧机构需要更大刚度的弹簧，就可以在原有模型基础上调整丝径参数，快速生成符合刚度要求的新结构，而进给系统的复位弹簧需要更小的刚度保证操作手感，同样可以通过参数调整快速适配。建模过程中要注意螺旋升角的匹配，弹簧丝的截面轮廓要沿着螺旋线做连续扫描，不能出现截面扭曲导致的模型壁厚不均问题，两端并圈部分的过渡要做平滑处理，避免应力集中在有效圈与支撑圈的过渡位置，实际加工弹簧时，这个过渡位置也是最容易出现断裂失效的区域，建模时的圆角过渡处理可以直接给后续的弹簧制造提供准确的结构参考，减少试制阶段的结构调整次数。安装边界的校核是这类弹性件设计必不可少的环节，

　　弹簧的外径要小于安装腔的内径2mm以上，避免弹簧伸缩时与安装腔内壁发生剐蹭，同时要考虑弹簧长期使用后的松弛量，自由长度的公差要控制在自由长度的2%以内，保证安装后的预紧力符合设计要求，预紧力过大容易导致传动件磨损加快，预紧力过小则会出现机构复位不到位、传动间隙过大的问题。在车床的日常维护场景中，这类弹簧属于易损件，长期反复压缩释放后会出现弹力下降、自由长度缩短的问题，准确的参数化模型可以直接用于弹簧的定制加工，不需要反复测绘失效的旧件，大幅缩短设备维修的备件等待时间，尤其是对于中小企业的机加工车间来说，备件储备不会覆盖所有型号的小弹簧，通过参数化模型快速生成加工图纸，就可以在本地的弹簧加工点快速制作替换件，减少设备停机时间。

　　另外在车床的过载保护结构中，这类弹簧的刚度直接决定了过载保护的触发阈值，参数化调整的特性可以根据不同的加工工况调整保护阈值，比如进行重切削加工时可以适当更换刚度更大的弹簧，提高保护阈值避免频繁触发过载停机，进行精加工时则更换刚度稍小的弹簧，在出现撞刀风险时可以及时触发保护，避免损坏刀具和加工工件。建模时还要考虑弹簧的端部磨平量，磨平部分的厚度要达到弹簧丝直径的四分之一左右，保证支撑面的平整度，同时不会因为磨平量过大导致端部支撑圈的强度不足，出现端部断裂的问题。整个结构的参数化关联设置要保证所有尺寸参数联动，调整任意一个核心参数时，其余关联尺寸可以自动匹配更新，比如调整弹簧中径时，螺旋线的直径、两端并圈的位置、端部磨平的轮廓都可以自动更新，不需要逐个特征修改，大幅提升设计迭代的效率，不管是用于CA6140车床的原厂备件设计，还是设备改装时的非标弹性件定制，这类参数化模型都能很好地适配不同场景的使用需求。
