凹凸配合插接限位块结构设计

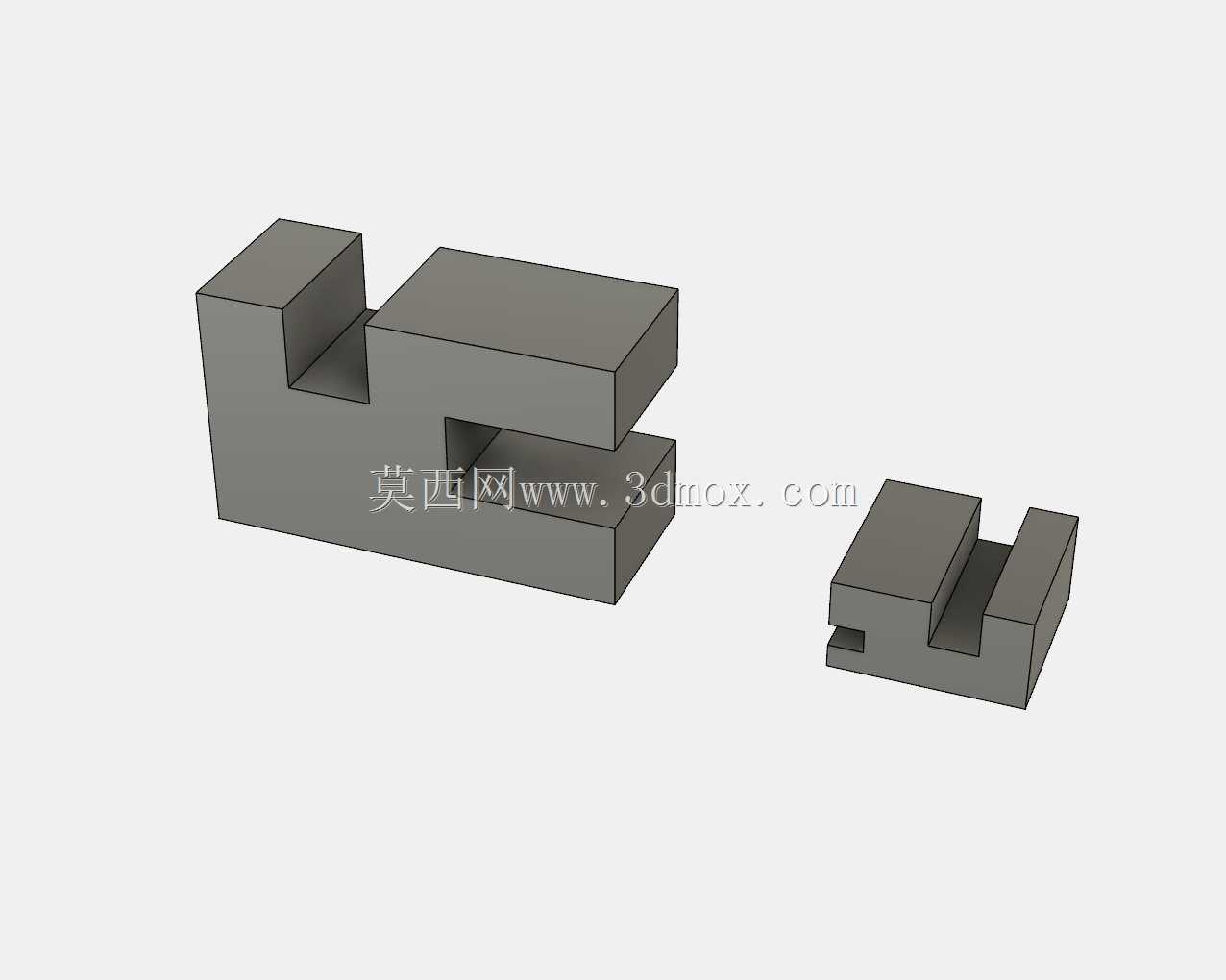

　　这类凹凸插接配合结构，在工装夹具定位、小型设备模组快换、工位治具的快速对位场景中应用十分广泛，很多需要频繁拆装对位的机械工位，都会采用这类无紧固件的插接限位结构来减少拆装对位的时间，提升工位换型的效率。从结构本身来看，两个配合件分别设置了对应的凸台与凹槽结构，公件的凸起轮廓与母件的凹槽轮廓完全匹配，装配时仅需沿插接方向推入即可完成定位，不需要额外的导向销或者紧固件预固定，依靠配合面的贴合限制除插接方向外的其余五个自由度，在轻载定位场景下完全可以满足使用需求。设计这类结构的时候，首先要考虑配合间隙的取值，根据实际使用场景的精度要求，如果是普通工装的粗定位，单边间隙可以取0.1mm到0.2mm，方便快速插拔，如果是需要精确定位的治具，

　　单边间隙要控制在0.02mm到0.05mm之间，同时要在插接入口处设计15度到30度的导入倒角，避免装配时出现卡滞或者棱边磕碰损伤的问题。从外形尺寸来看，母件作为基座部分，整体为L型带通槽的块状结构，底部的平整安装面可以直接通过螺栓固定在设备工作台或者工装基板上，通槽的开设方向与插接方向保持一致，槽宽与公件的插接凸起宽度匹配，槽深的设计要保证公件插入后有足够的配合长度，避免出现插接后晃动、定位不稳的问题，通常配合长度不小于插接凸起宽度的1.2倍，保证配合的稳定性。公件作为活动连接部分，整体为带凸隼的块状结构，凸隼的高度与母件凹槽的深度匹配，凸隼的侧面与母件凹槽的侧面为主要配合受力面，在承受横向载荷的时候，

　　这些配合面会将载荷传递到母件基座上，再通过母件的安装面传递到设备基体上，设计时要注意配合面的棱边做微小的圆角处理，避免应力集中导致长期使用后棱边崩损。这类结构的安装边界需要注意，母件固定时要保证安装面的平面度，避免安装时基座变形导致凹槽尺寸缩窄，出现插拔卡滞的问题，通常安装面的平面度要控制在0.05mm以内，固定螺栓的沉孔深度要足够，避免螺栓头高出安装面影响贴合。公件如果需要连接其他功能部件，要在公件的非配合面预留安装螺纹孔或者定位销孔，预留孔的位置不能破坏插接配合面的完整性，同时要考虑插拔时的受力点，尽量在公件的尾部设置施力位置，方便操作人员插拔施力，避免直接敲击配合面造成结构损伤。在实际应用中，

　　这类结构还可以根据载荷需求调整配合面的数量，如果需要承受更大的横向载荷，可以将单槽配合改为双槽配合，增加配合接触面积，提升承载能力，同时也可以在配合面的侧面加装紧定螺钉，在插接完成后锁紧公件，防止设备运行过程中因为振动导致公件脱出。对于需要频繁插拔的场景，还可以在配合面做表面硬化处理，提升配合面的耐磨性能，延长结构的使用寿命，避免长期磨损导致配合间隙变大，定位精度下降。设计建模的时候，要优先保证配合面的尺寸公差，非配合面的尺寸可以适当放宽公差要求，减少不必要的加工成本，同时要在图纸上明确标注配合面的粗糙度要求，通常配合面的粗糙度取Ra1.6到Ra3.2即可满足使用需求，非配合面取Ra6.3即可。这类结构没有复杂的曲面特征，加工难度低，普通的铣床或者线切割设备就可以完成加工，制造成本低廉，同时结构可靠性高，不需要额外的标准件辅助就可以实现定位功能，在很多小型自动化设备、工装治具、手动工位的定位结构中都能见到这类设计的变体，是机械结构设计中十分经典的快换定位结构形式。
