3D打印机用快拆式锁紧旋钮结构

　　该锁紧旋钮主要应用于桌面级FDM3D打印机的耗材架、平台调平组件以及外壳快拆维护结构上，日常操作中无需额外工具即可完成锁紧与释放动作，能大幅降低设备日常维护、耗材更换的操作门槛。从实际使用场景来看，这类旋钮常被用在需要频繁开合、反复调整锁紧力的部位，比如打印机侧盖的快拆固定点，用户更换主板、调整皮带张紧度时，不需要找内六角或者螺丝刀，直接旋动或者扳动旋钮就能完成拆装，比传统的螺丝固定效率高很多，也能避免反复拆装螺丝造成的螺纹滑牙问题。

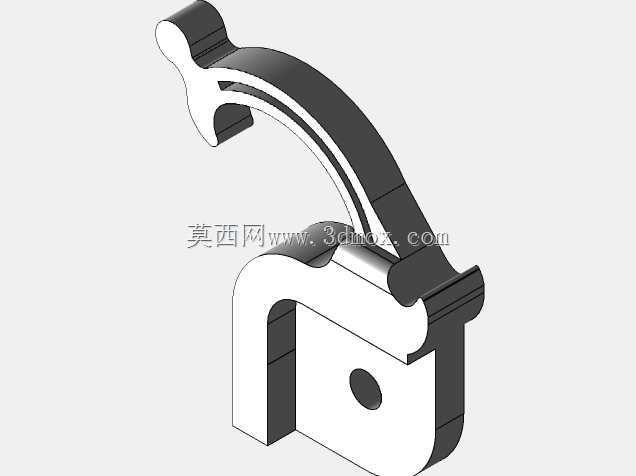

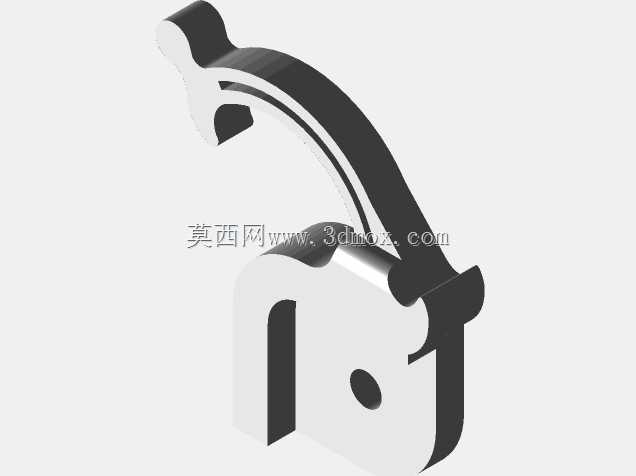

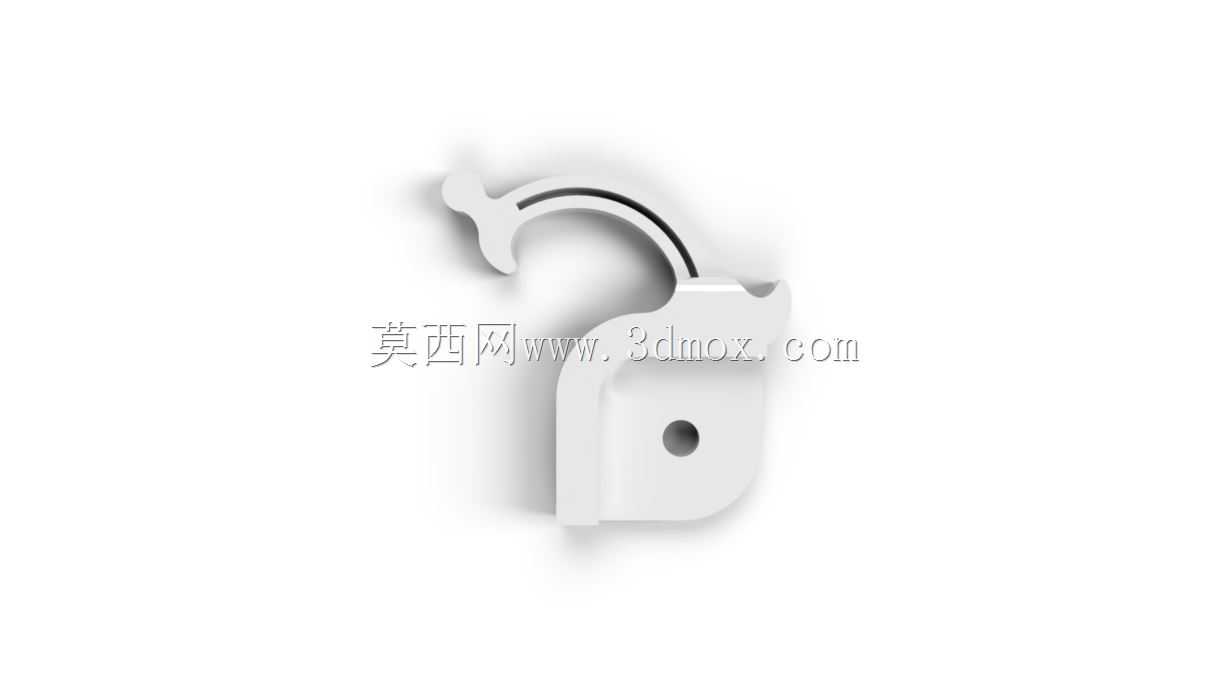

　　从功能特性上看，这个零件集成了卡扣勾持与旋钮施力的双重结构，弧形的勾臂自带弹性变形余量，安装时不需要严格对准螺纹孔，只要将勾臂卡入对应卡槽，旋转旋钮本体就能让勾臂张紧，实现可靠的锁紧固定；零件本体上的通孔是安装定位孔，用来穿入定位销或者固定轴，让旋钮可以绕固定点旋转，不会在操作过程中脱落。勾臂的弧形轮廓做了渐变厚度处理，靠近根部的位置厚度更大，能承受反复扳动产生的弯曲应力，避免长期使用后出现疲劳断裂，勾头位置做了圆角导向，卡入卡槽的时候不会刮伤配合件的表面，也能减少卡滞的概率。

　　设计思路上，这个零件优先考虑了徒手操作的人机工程性，旋钮的握持部分做了贴合手指轮廓的凸起造型，旋转施力的时候手指不会打滑，不需要太大的握力就能获得足够的锁紧力矩；弹性勾臂的变形量经过校核，常规操作下的变形量处于材料弹性变形区间内，不会出现塑性变形导致锁紧失效，同时勾臂的张开角度适配3D打印机上常用的2020、4040铝型材卡槽尺寸，也能适配厚度1.5-3mm的钣金件、塑料外壳的固定边，通用性较强。

　　从安装边界来看，零件整体的安装占用空间较小，旋转操作时需要预留的半径空间不超过35mm，不会和打印机内部的走线、运动的打印头组件产生干涉；定位孔的直径适配常用的M3、M4固定轴，安装时只需要在固定基座上加工对应的轴孔，不需要加工内螺纹，降低了基座的加工难度，也减少了装配时的零件数量，不需要额外搭配螺母、垫片这类紧固件。实际装配时，只要将旋钮的定位孔对准基座上的固定轴压入，再将弹性勾臂对准待固定件的卡槽，旋转旋钮到锁紧位置即可，整个装配过程不超过10秒，拆卸时反向旋转旋钮就能让勾臂脱离卡槽，直接取下待固定的部件，非常适合需要频繁拆装的维护场景。

　　在结构强度方面，零件的受力薄弱位置也就是勾臂根部做了圆弧过渡，避免应力集中，日常使用中即使反复扳动上千次，也不会出现断裂问题；零件的接触面做了平面度处理，锁紧后和待固定件的表面贴合紧密，不会出现松动异响，也能保证固定后的部件位置精度，比如用在耗材架固定时，不会因为打印过程中的振动导致耗材架偏移，影响耗材的送料顺畅度。另外这个零件的造型没有复杂的倒扣结构，不管是采用3D打印小批量制作，还是开模注塑批量生产，都能顺利脱模，生产工艺性较好，不需要做特殊的抽芯结构，能有效降低生产制造成本，适合桌面级3D打印机这类民用设备的配件配套需求。
