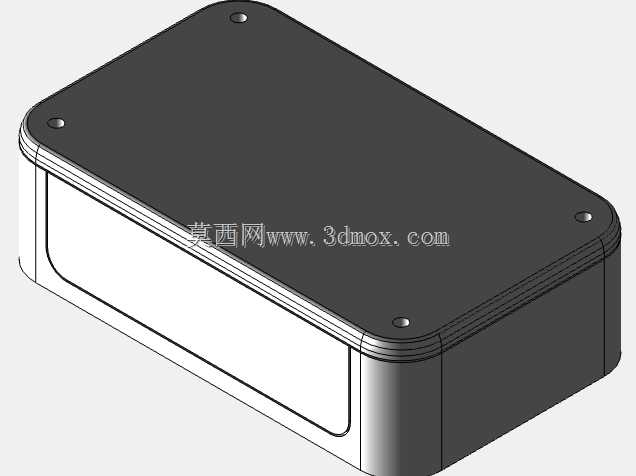

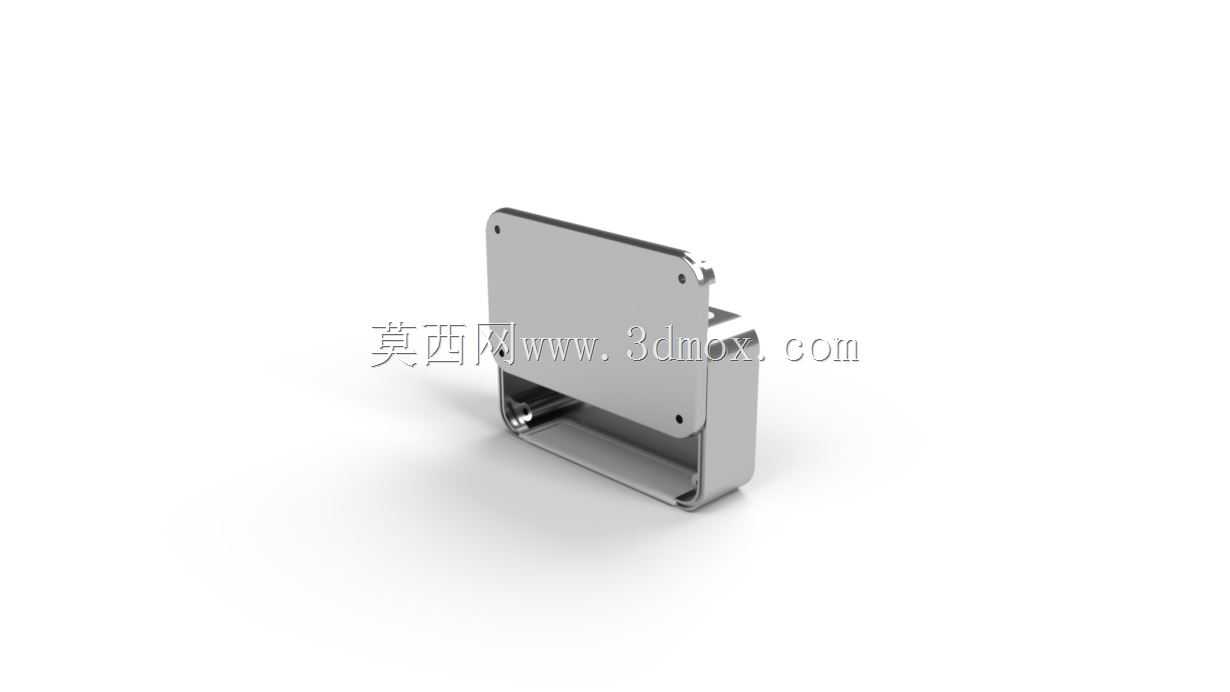

100×60规格电池组安装金属防护盒

　　在储能模组、小型后备电源、便携工业供电单元的结构搭建环节，这类尺寸为100×60mm的金属安装盒是电池组集成过程中常用的配套承载构件，主要承担电芯组的定位约束、外部防护以及安装对接的核心作用，区别于常规注塑材质的电池仓，金属材质的盒体在抗冲击、散热传导、电磁屏蔽层面的表现更适配工业场景下的使用需求。从实际装配的角度出发，这类盒体的设计首先要匹配对应规格电芯组的排布边界，100mm的长度方向刚好适配单排圆柱电芯或者薄型软包电芯的排布余量，60mm的宽度方向预留了极耳连接、绝缘片铺设以及线束走线的空间，不会出现内部尺寸过紧导致装配时绝缘层被刮破，或是尺寸过松导致电芯在盒内晃动移位的问题。盒体采用弯折一体的钣金成型思路，

　　侧边的翻边结构既提升了整体的结构刚性，避免薄金属板在受力时出现形变翘曲，同时翻边上预留的安装孔位可以直接和设备的安装基面通过螺丝锁附固定，不需要额外加装固定支架，减少了装配环节的零件数量。盒体的敞口结构设计是为了适配电池组的从上往下装配流程，作业人员可以先完成电芯的串并联焊接、绝缘层包裹、保护板固定等工序，再将整个电池组模组平稳放入盒内，后续可以通过配套的盖板或者压条完成封固，相比侧开口或者全封闭的焊接盒体，这种结构的后期维护便利性更高，当电池组出现电芯衰减、保护板故障需要检修更换时，不需要破坏盒体结构就能完成内部组件的拆解。在实际应用场景中，这类金属电池盒常被用在小型工业控制设备的后备供电模块、户外便携检测仪器的内置电池仓、

　　小型通讯基站的备用电源单元里，金属壳体可以隔绝外部的粉尘、轻微的飞溅液体接触到内部电芯，同时金属材质的导热性能可以把电芯工作时产生的热量快速传导到盒体表面，再通过和安装基面的接触把热量散出，降低电池组工作时的积热风险。设计时在盒体的边角位置做了小圆角过渡处理，一方面是避免钣金加工后的锐边割破装配人员的手套或是电池外层的绝缘皮，另一方面圆角结构也能减少应力集中，当盒体受到侧面的冲击载荷时，不会因为直角位置的应力集中出现开裂变形。盒体的侧壁高度经过匹配设计，刚好可以覆盖电池组的主体高度，不会因为侧壁过高浪费安装空间，也不会因为侧壁过矮导致电池组上部突出盒体，在和上层设备结构装配时出现挤压电芯的问题。从安装对接的边界来看，

　　盒体底部是平整的安装面，和设备基面贴合时可以保证接触面积足够，锁附螺丝后不会出现局部悬空的情况，侧边的安装孔位做了沉台设计，螺丝锁入后螺丝头不会突出盒体表面，避免和周边其他结构件产生干涉。在结构细节上，盒体的弯折位置预留了微小的工艺让位槽，避免钣金弯折时出现材料堆积导致的尺寸超差，保证盒体的内部净尺寸符合设计公差要求，批量生产时的装配一致性更好。这类结构的设计不需要复杂的模具投入，通过钣金下料、数控折弯、冲孔、表面处理几个常规工序就能完成加工，生产周期短，成本可控，同时金属材质的盒体相比塑料材质的耐老化性能更好，在高低温交替的工作环境下不会出现材质脆化、开裂的问题，使用寿命更长。在电池组的集成设计中，这类标准尺寸的金属盒可以作为通用化的承载构件，适配多种同尺寸规格的电池组方案，不需要针对每个项目重新设计承载结构，能够有效缩短产品的研发周期，降低结构件的开模和定制成本。
