小型嵌入式控制盒壳体结构设计方案

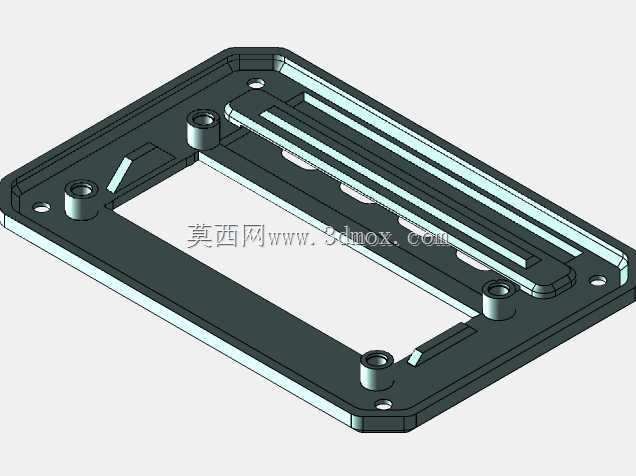

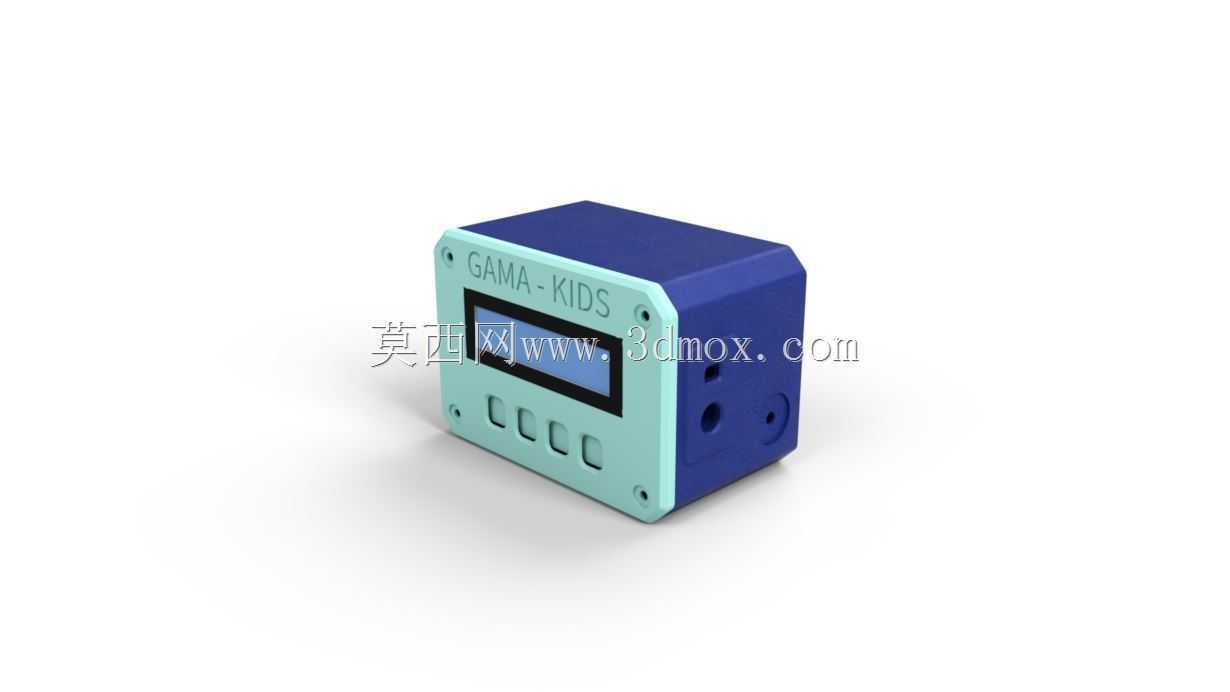

　　这款小型盒体结构，主要面向小型嵌入式电控单元的安装防护需求，常见应用场景包括小型教学实验装置、桌面级智能控制终端、小型传感节点的集成封装，也可适配小型工业设备的本地操作控制端安装，用来承载核心控制电路板、显示模块与操作按键，实现电路部分的物理防护、人机交互界面的固定支撑。从实际使用角度出发，这类盒体需要兼顾内部器件安装的便利性、外部操作的人机友好性，以及日常使用中的抗磕碰、防尘防护能力。设计过程中首先拆分了功能区域：正面区域预留了显示屏安装窗口，窗口下方排布四个操作按键的安装位，按键采用下沉式槽位设计，既可以避免日常误触，也能给按键帽预留足够的按压行程，同时正面面板做了轻微的倒角过渡，避免锐边划伤操作人员。

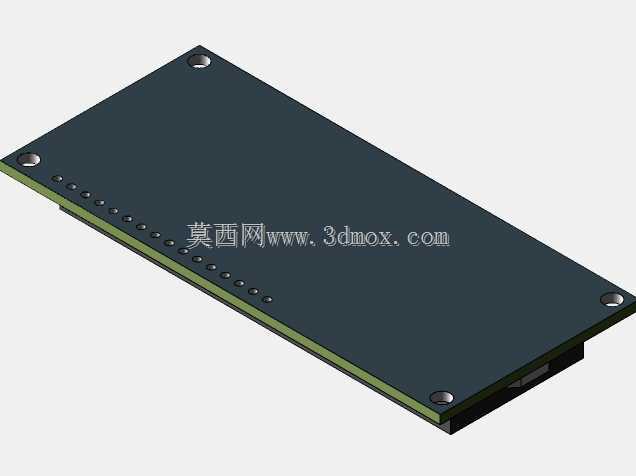

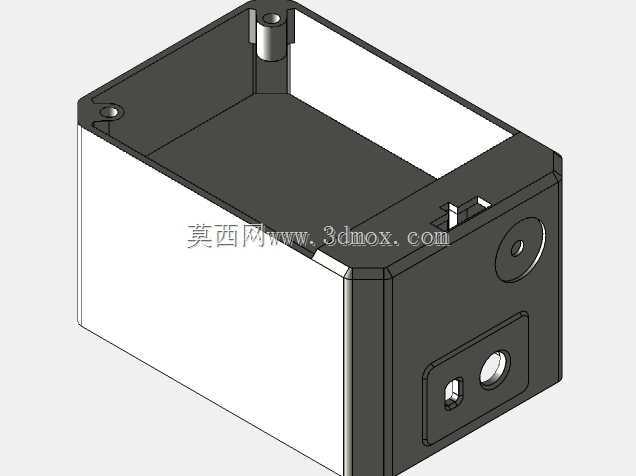

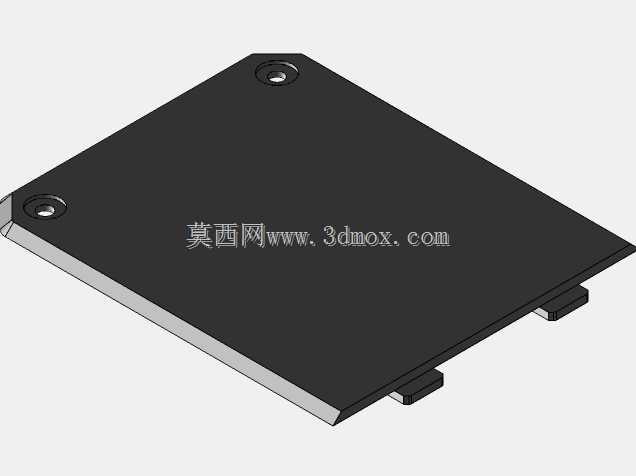

　　盒体采用上下分壳的拼接结构，前壳为浅色调操作面板，后壳为深色承载基座，拼接处设计了定位止口，装配时可以快速对齐，不需要额外做对位调整，后续打螺丝固定时不会出现壳体错位的问题。侧面区域预留了两类接口开孔，一类是圆形的走线孔，用来穿接电源与信号线缆，另一类是小型的固定孔位，既可以用来安装侧置的接口座，也可以作为盒体壁挂安装的固定点位，适配桌面放置、壁挂安装、嵌入式卡装等多种安装方式。尺寸设计上，整体控制在掌心可握持的大小，内部净空尺寸刚好容纳常规的小型控制PCB板，板上元件最高高度不超过盒体内部净高，避免出现盖壳时挤压元件的问题；安装边界方面，底部预留了四个带铜嵌件的安装柱，PCB板可以直接通过螺丝固定在底壳的安装柱上，

　　不需要额外增加支撑柱，减少装配零件数量。壳体的边角都做了圆角处理，一方面是注塑生产时可以改善塑料熔体的流动状态，减少缺胶、应力集中的问题，另一方面日常使用中磕碰时不会因为锐边造成崩裂，提升壳体的抗冲击能力。正面面板的丝印区域预留了足够的平整空间，方便后续印制功能标识、品牌标识，不会因为曲面、结构筋位影响丝印效果。考虑到这类小型控制盒经常会在教学场景、桌面实验场景使用，壳体的壁厚设计均匀，整体壁厚控制在2mm左右，既保证足够的结构强度，拿取时不会出现软塌变形，也不会因为壁厚过厚造成材料浪费、成型周期变长。拼接止口的位置设计了0.15mm的间隙配合公差，既保证上下壳可以轻松扣合，又不会出现过大的缝隙导致灰尘进入壳体内部，

　　日常使用环境下的浮尘不会轻易飘到电路板上，降低电路故障的概率。按键位置的壁厚做了局部减薄，按键安装后按键帽与面板表面基本齐平，按压时不会出现卡滞，每个按键的位置都对应内部PCB上的轻触开关位置，偏差控制在0.2mm以内，避免按压时出现偏位、按不到开关的问题。侧面的接口开孔位置做了沉台设计，外接插头插入后，插头端面可以沉在沉台内部，不会因为外力拉扯造成插头松动、焊盘脱落的问题，提升接线的可靠性。另外在壳体内部，沿着内壁设计了多条纵向的加强筋，既可以提升壳体的整体刚性，避免拧紧安装螺丝时壳体出现变形，也可以作为PCB板的侧向定位结构，装配时PCB板顺着加强筋的导向滑入即可对准安装柱，提升装配效率。
