机加工V型压紧夹具结构设计

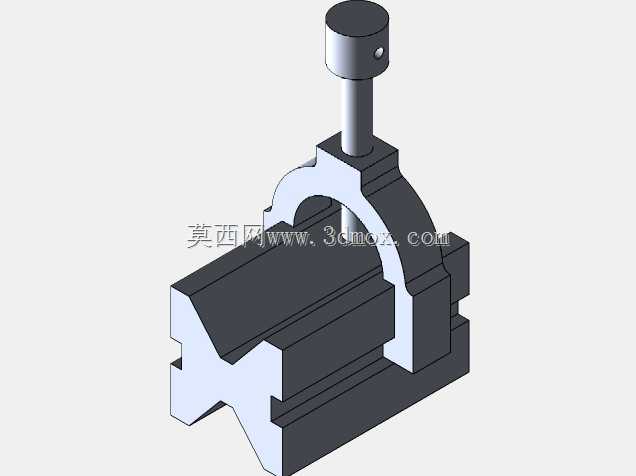

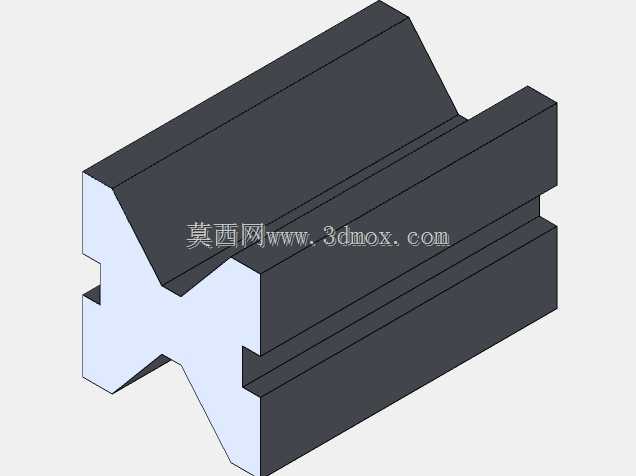

　　这套V型压紧夹具是面向轴类、圆柱类零件机加工工序设计的定位夹紧工装，在普通车床、铣床、磨床的中小型零件装夹场景中应用广泛，尤其适合小批量多品种的轴类零件铣平面、钻孔、键槽加工等工序的快速装夹需求。整套结构采用V型块作为定位基准，V型开口角度选用行业通用的90度设计，能够适配一定直径范围内的圆柱类零件，定位时可自动对中工件轴线，无需额外找正即可保证工件的同轴度与位置精度，相比平口钳装夹圆柱件，能有效避免装夹时的工件转动、偏移问题，重复定位精度可控制在0.02mm以内，完全满足常规机加工的公差要求。压紧部分采用螺杆下压结构，压头为圆弧面设计，与工件外圆接触时为线接触过渡，不会压伤已加工的工件表面，螺杆顶部设置滚花旋钮，

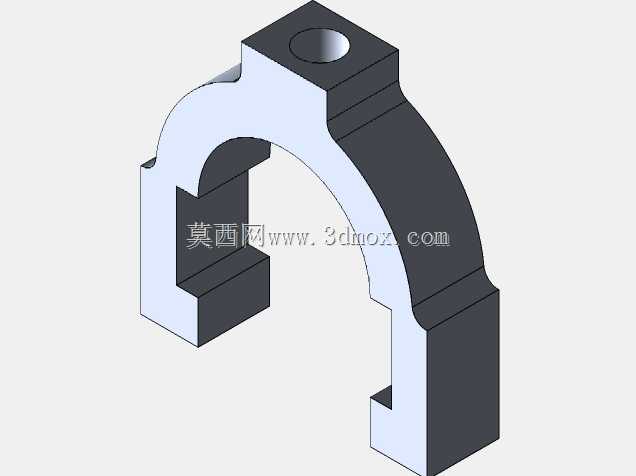

　　操作人员无需额外工具即可手动完成夹紧与松卸动作，单工位装夹时间可控制在10秒以内，大幅提升小批量加工的换件效率。结构底座采用一体式方块设计，底部设置标准的T型槽安装缺口，可直接适配普通铣床、钻床工作台的T型槽螺栓固定，安装边界尺寸紧凑，不会占用过多工作台面空间，可在同一工作台面上并排布置多套同规格夹具，实现多工件同时装夹加工。设计过程中充分考虑了工装的刚性需求，V型块与底座采用一体化结构，避免了分体式装配带来的累积误差，压紧螺杆的导程选用1.5mm的细牙螺纹，具备良好的自锁性能，加工过程中受切削力冲击时不会出现松脱问题，压头与螺杆之间设置转动间隙，压紧时压头可随工件外圆自适应微调角度，保证压紧力均匀分布在工件接触面上，

　　不会出现局部应力集中导致的工件变形。整套结构没有复杂的传动部件，日常维护仅需定期在螺杆螺纹处涂抹润滑脂即可，使用寿命长，加工制造难度低，普通线切割、铣床设备即可完成整套工装的加工制作，成本远低于同规格的液压、气动夹具，非常适合中小型机加工车间的日常生产使用，也可作为三维建模练习的典型工装案例，帮助初学者掌握定位夹紧结构的设计逻辑与公差配合要点。
