LORARS485通讯模块防护外壳结构设计

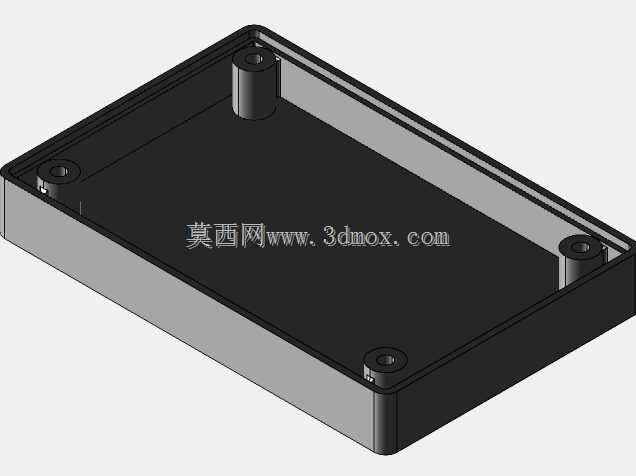

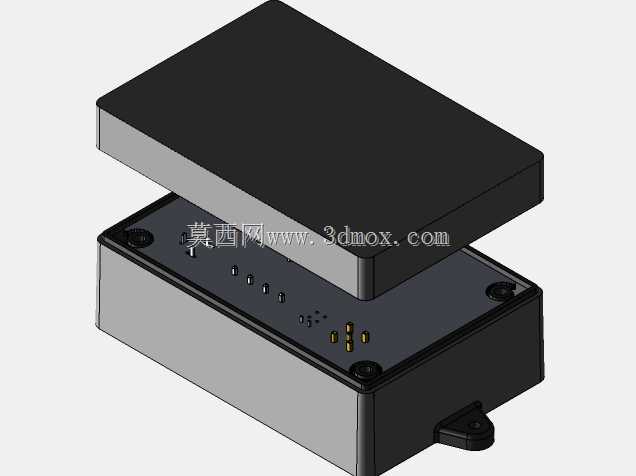

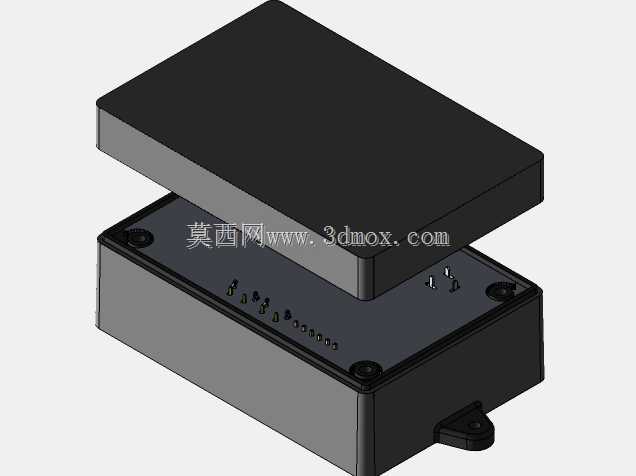

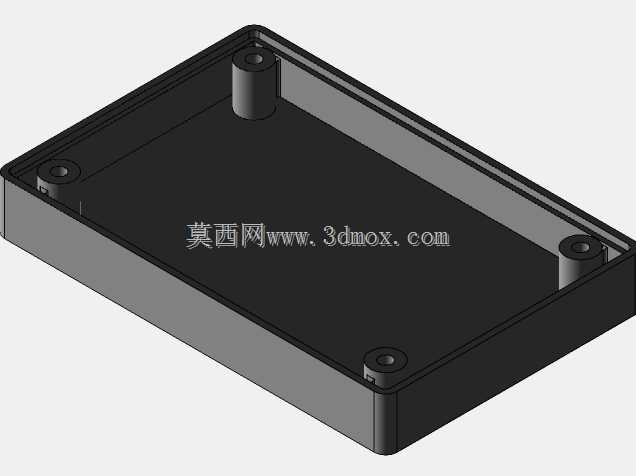

　　这款LORARS485通讯模块的防护外壳，主要面向工业现场的有线数据传输节点部署场景，适配车间设备组网、厂区环境监测、老旧机床数据采集等存在粉尘、轻微溅水的工况，为内部的RS485通讯电路、接线端子排提供可靠的物理防护，避免现场金属碎屑、切削液飞溅、积灰导致的电路短路、端子接触不良等常见故障。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，上盖为平整的实心盖板，下壳集成了安装固定位、接线端口预留区与内部电路板支撑柱，这种拆分方式既方便生产阶段的注塑脱模，也能降低现场运维时的拆装难度——检修内部电路时无需完全拆除壳体固定件，只需松开上下盖的连接螺丝即可掀开上盖完成接线或元器件更换。上下盖的扣合面做了一圈阶梯式止口结构，

　　配合密封胶条安装槽，可在合盖后形成弯折的密封路径，阻挡粉尘与液态水从接缝处渗入壳体内部，防护等级可满足IP54级别的工业现场使用要求，无需额外加装外防护箱即可直接部署在普通机加工车间的设备侧。下壳侧面预留的接线端口区域，对应内部端子排的排布位置做了下沉式的走线槽设计，每个接线位对应独立的穿线孔位，现场布线时可根据接入的线缆数量选择开孔，未使用的孔位可保留密封堵头，避免破坏整体密封性能；端子排旁预留的固定柱间距适配常规工业级RS485模块的安装孔位，可直接将电路板通过自攻螺丝固定在壳体内，无需额外设计转接支架，减少物料选型与装配的工作量。安装边界方面，壳体底部自带一体成型的壁挂安装耳，安装耳上开有圆形固定孔，

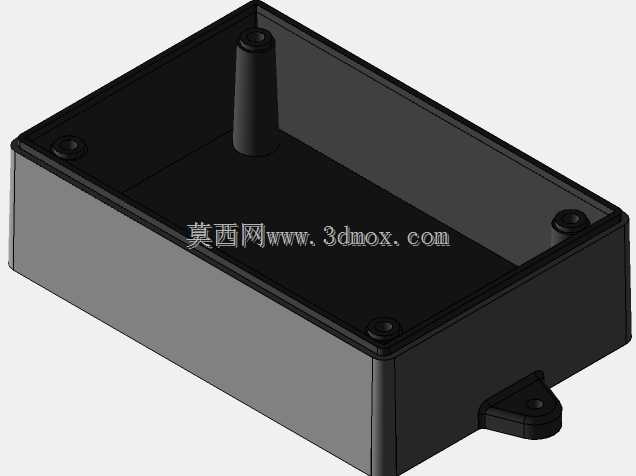

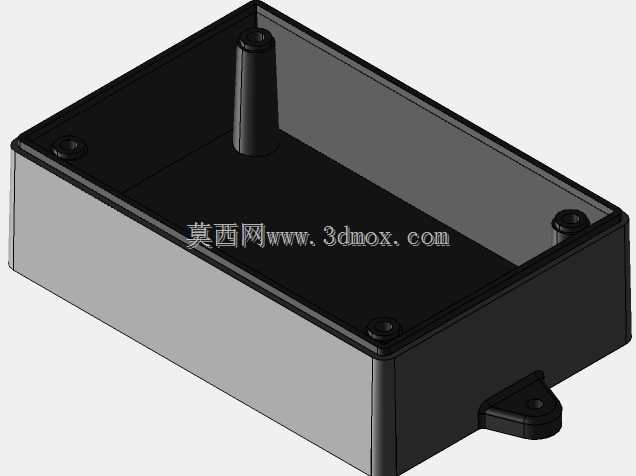

　　可通过M4螺丝直接固定在设备侧壁、电控箱侧面或者墙面的安装背板上，安装耳与壳体主体之间做了加强筋连接，避免现场安装拧螺丝时出现安装耳断裂的问题；壳体整体外形为方正的长方体结构，边角做了小圆弧过渡，既不会在注塑时产生应力集中导致壳体变形，也能避免安装运维时尖锐边角划伤操作人员。壳体内部的支撑柱高度经过精确核算，当上盖扣合后，上盖内表面与电路板顶面之间预留了足够的安全间隙，可容纳板载的接线端子、指示灯、通讯芯片等元器件，不会出现元器件顶到上盖导致合盖不严、或者压损元器件的问题；下壳内部的四周还预留了走线空间，接入的通讯线缆、电源线可在壳体内完成冗余长度的盘绕整理，避免线缆拉扯端子导致接线松脱。考虑到工业现场的电磁干扰问题，

　　壳体采用ABS工程塑料注塑成型，壁厚均匀控制在2mm左右，既保证了壳体的结构强度，在常规磕碰、挤压下不会出现开裂变形，也不会对内部无线信号（若后续加装LoRa天线）造成屏蔽，同时塑料壳体的绝缘特性可避免现场接线时误触带电部位导致的短路风险。在实际设备选型适配时，这款壳体可兼容绝大多数标准尺寸的RS485通讯模块，内部安装孔位可通过更换不同规格的铜柱适配不同厚度的电路板，侧面的穿线孔可根据现场线缆直径选配对应的防水格兰头，进一步提升密封性能；对于需要在户外部署的场景，还可在上盖预留的天线安装孔位加装外置天线接头，扩展无线通讯功能，无需重新开模制作壳体。壳体的外表面做了细磨砂纹理处理，不易残留指纹与现场油污，日常清洁时只需用干布擦拭即可保持外观整洁，平整的上盖表面还可粘贴设备标签、点位编号标识，方便现场运维人员快速识别设备对应的采集点位。
