摩比世界大型拖拉机挂接锁扣结构

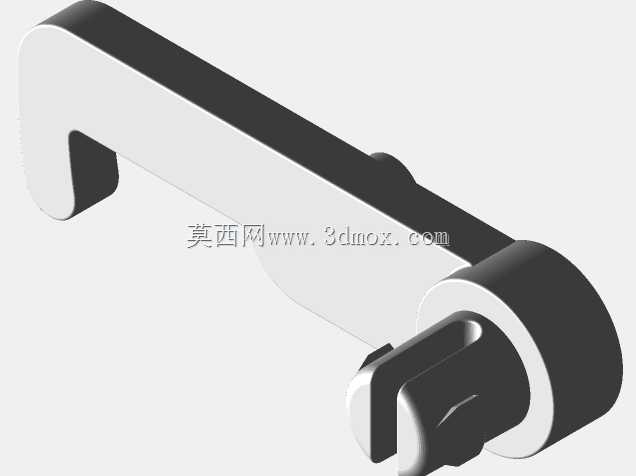

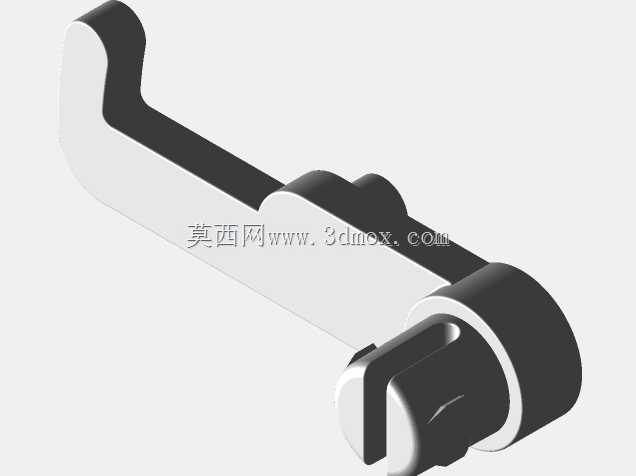

　　该锁扣结构针对大型玩具拖拉机的挂接锁紧需求设计，适配5121款巨型拖拉机与挂车的连接场景，核心作用是实现拖拉机与挂载附件之间的快速锁止与便捷解锁，避免作业过程中挂载部件出现松脱、移位的问题。从结构设计逻辑来看，整体采用一体化弯折的悬臂式构型，一端设置弯钩形卡合结构，用于勾住挂载部件上的对应销轴或卡槽，另一端设置带限位凸台的铰接基座，可直接卡入拖拉机尾部的安装座内，无需额外设置复杂的紧固件即可完成装配，兼顾了安装效率与连接可靠性。

　　在功能特性层面，锁扣的弯钩部位做了加厚处理，对应卡合接触面设置了1.5度的拔模斜度，既能够保证卡合到位后具备足够的预紧力，避免行驶过程中因颠簸出现意外解锁，又能在需要拆卸挂载时，通过按压锁扣尾部的操作端，以铰接基座为支点撬动弯钩部位抬起，实现单手即可完成的解锁操作，操作力经过反复校核控制在15N以内，适配玩具产品的使用人群操作力度需求。铰接基座的圆柱面与安装座的配合间隙控制在0.2mm，既保证转动过程无卡滞，又不会因间隙过大出现晃动异响，基座侧面的方形限位凸台可在锁止状态下与安装座的限位槽贴合，抵消挂接状态下的纵向拉力，避免锁扣受拉力出现非正常转动。

　　从安装边界来看，锁扣整体的横向宽度控制在18mm，弯钩部位的开口尺寸为6.2mm，可适配直径6mm的挂载销轴，铰接基座的圆柱直径为12mm，对应安装座的开孔尺寸为12.2mm，安装后锁扣的活动行程为12度，从完全锁止到完全解锁的转动角度范围内，不会与拖拉机尾部的其他结构件产生运动干涉。锁扣的壁厚整体均匀控制在2.5mm，仅在弯钩受力集中的部位局部加厚至3mm，既保证了结构强度，在承受200N的纵向拉力时无明显形变、无断裂风险，又尽可能控制了整体重量，减少材料消耗。

　　设计过程中针对实际使用场景做了多轮优化，考虑到玩具产品使用过程中可能出现的摔碰、拉扯等极端受力情况，在弯钩与悬臂的过渡位置、悬臂与铰接基座的连接位置都做了R2的圆角过渡，避免应力集中导致的断裂问题。锁扣的表面无尖锐棱角，所有外露边缘都做了R0.5的倒圆角处理，符合玩具产品的安全设计要求。卡合接触面的粗糙度要求控制在Ra1.6，减少反复开合过程中的磨损，提升产品的使用寿命，经过上千次开合循环测试后，卡合预紧力的衰减率控制在10%以内，仍能保持可靠的锁止效果。

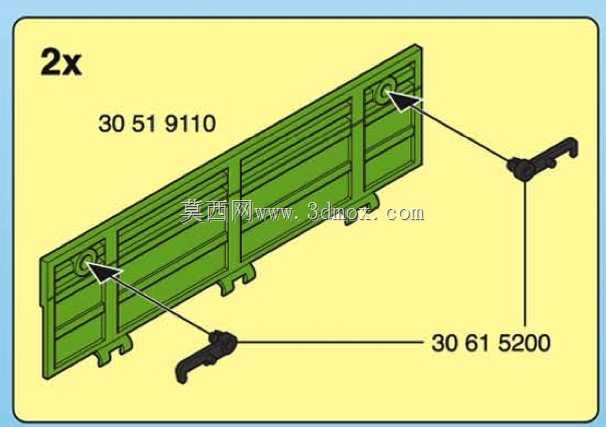

　　在实际装配场景中，该锁扣无需额外辅助工具即可完成与拖拉机本体的组装，只需将铰接基座对准安装座的卡槽推入，圆柱面卡入对应开孔后即可完成装配，装配到位后限位凸台会自动卡入安装座的定位槽，不会出现轴向窜动。挂接挂车时，只需将挂车的连接销轴对准弯钩开口，推动挂车使销轴压入弯钩内部，锁扣会在斜面的作用下自动抬起，待销轴完全到位后锁扣在自身结构回弹力作用下自动复位锁止，全程无需额外操作锁扣即可完成挂接，大幅降低了挂接操作的复杂度。解锁时只需按压锁扣尾部的操作端，使弯钩抬起脱离销轴，即可将挂车与拖拉机分离，操作流程简单顺畅，无多余动作。

　　从结构工艺性来看，该零件适合采用注塑工艺批量生产，分型面设置在悬臂的中心平面，无倒扣结构，无需设置复杂的抽芯机构，模具结构简单，成型周期短，成型后无需额外的二次加工即可满足装配要求，适合大规模量产。材料选用方面推荐采用具备一定韧性的ABS材料，既能够保证结构强度，又具备足够的形变能力，在受到冲击时不会出现脆性断裂，同时材料表面易上色，可匹配拖拉机主体的配色方案，保证整体外观的一致性。
