内径25毫米深沟球滚珠轴承结构

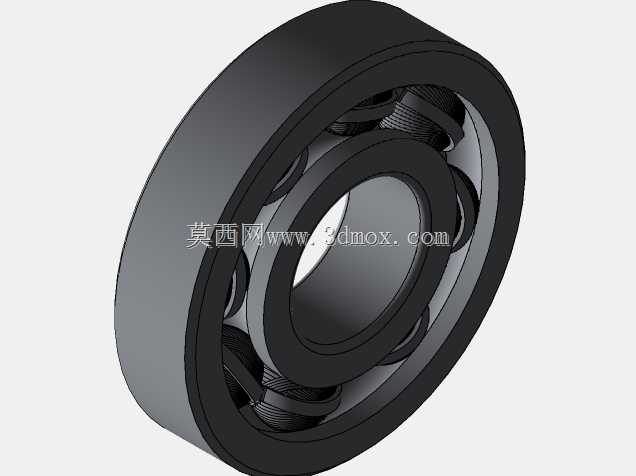

　　这套滚珠轴承三维结构完整还原了内径25毫米规格深沟球轴承的全部组成零件，包含内圈、外圈、滚动钢球与冲压保持架四个核心部分，建模过程中严格按照深沟球轴承的装配约束关系完成配合，可直接用于机床主轴支承、CA6140普通车床进给机构、中小型减速器输出轴、电机端盖支承以及通用传动设备的旋转支承场景选型参考。

　　从实际工况用途来看，该类轴承主要承担径向载荷，同时可承受一定比例的双向轴向载荷，在轴系设计中作为旋转零件与固定机座之间的过渡支承，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动损耗与支承部位温升。在CA6140车床的传动链布局中，这类小内径深沟球轴承常布置在挂轮轴、进给箱光杆支承位以及溜板箱小齿轮轴端，其25毫米内径可直接适配公称直径25毫米的阶梯轴轴颈，安装时内圈与轴颈采用过渡配合，外圈与箱体轴承孔采用基轴制过渡配合，轴向定位可通过轴肩、孔用弹性挡圈或者端盖压紧实现，装配边界清晰，无需额外定制异形安装座。

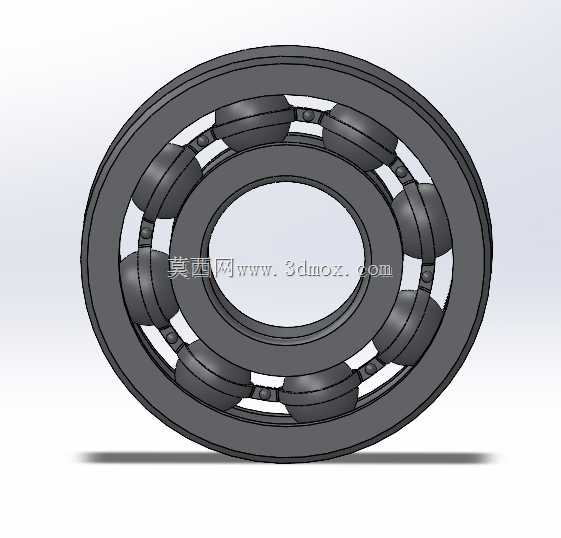

　　结构设计层面，建模时先完成内外套圈的滚道轮廓绘制：内圈外圆柱面加工有弧形深沟滚道，外圈内圆柱面对应加工同曲率滚道，滚道曲率半径略大于钢球半径，保证钢球与滚道为点接触支承，既可以承载径向力，也能在轴出现小幅挠曲时自动适配偏角。滚动体选用标准直径的钢制滚珠，沿圆周方向均匀排布，数量按照深沟球轴承的节圆直径计算填充，保证相邻钢球之间留有合理间隙，避免运转时相互摩擦碰撞。保持架采用浪形冲压结构，两个半片保持架分别卡在钢球两侧，通过铆钉铆合后将每颗钢球约束在独立兜孔内，兜孔间隙控制在合理范围，既允许钢球自由滚动，又不会让钢球在周向堆积，保证轴承运转时各滚动体受力均匀。

　　外形尺寸方面，该轴承内径为25毫米，对应标准6205系列深沟球轴承的内孔尺寸，常规配套的外径为52毫米，套圈总宽度15毫米，轴肩定位高度建议不小于3毫米，箱体孔台肩高度不超过5毫米，避免台肩过高接触保持架造成运转干涉。建模时所有零件的倒角、滚道圆角、保持架兜孔让位间隙都按照实际加工工艺还原，内圈端面、外圈端面的粗糙度基准、滚道的淬火硬化层区域在结构中都有对应体现，装配后钢球与内外滚道的接触角为零，在纯径向载荷下接触区处于滚道中心位置，当承受轴向力时接触角会随载荷方向小幅偏移，适配轴系的热胀冷缩窜动。

　　在三维结构校验过程中，可直接通过软件的干涉检查功能验证保持架与钢球、套圈之间的运动间隙，模拟轴承旋转时钢球的公转与自转运动，确认无卡滞、无穿透问题。该结构既可以作为机械设计课程中滚动轴承章节的演示样例，也可以在整机传动设计时直接调用，快速完成轴系支承部位的布局校核，帮助设计人员核对轴颈尺寸、轴承安装空间、润滑密封槽位的匹配关系，避免选型时出现内径不符、宽度超差、定位轴肩干涉等常见装配问题。
