CA6140车床操作锁紧手柄组件结构

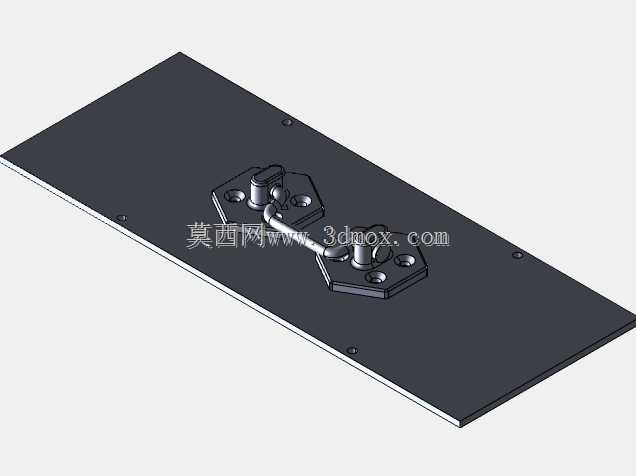

　　在普通卧式车床的操作体系里，这类手柄组件承担着进给机构锁紧、操作档位切换的核心执行功能，是CA6140系列车床床身操作面板上的高频操作部件，日常加工过程中，操作工需要频繁扳动手柄完成进给位置锁定、溜板箱固定、走刀离合切换等动作，其操作手感、锁紧可靠性直接影响加工过程的操作效率与装夹定位精度。从结构设计来看，这套手柄组件采用分体式装配结构，包含操作扳杆、铰接销轴、两个安装固定座、锁紧联动压块几个核心部分，固定座通过内六角螺钉安装在车床床身的安装面板上，安装座上预留的沉头孔可以保证螺钉安装后表面无凸起，避免操作时剐蹭操作工手部，也能防止加工过程中飞溅的铁屑堆积在螺钉头位置造成拆卸困难。铰接销轴贯穿扳杆与两个固定座的铰接孔，

　　销轴两端采用卡簧限位，既保证扳杆可以绕销轴顺畅转动，又能避免长期操作后销轴窜动脱出，扳杆的握持段做了圆弧过渡处理，没有尖锐棱角，符合机床操作件的人机工程要求，操作工戴劳保手套操作时也能稳定握持，不会出现打滑脱手的情况。设计过程中需要重点考虑操作行程与锁紧力的匹配，扳杆的转动角度控制在90度范围内，从松开位置扳动到锁紧位置的过程中，联动压块会逐步压紧下方的锁紧杆，通过斜面增力结构放大操作力，只需要较小的手部扳动力就能输出足够的锁紧力，保证溜板或者进给机构锁定后不会在切削力作用下发生位移。安装边界方面，两个固定座的安装孔位中心距严格匹配CA6140车床床身面板的预留安装孔尺寸，安装后组件整体突出面板的高度控制在合理范围，

　　既不会因为突出过多造成误碰，也不会因为高度过低导致操作时手指磕碰面板。从实际应用场景来看，这类手柄除了用在CA6140车床上，同结构的锁紧手柄也广泛应用在各类普通金属切削机床的操作面板上，用来完成各类需要手动锁紧、档位切换的操作环节，相比一体式铸造的手柄，这种分体装配式的手柄组件在某个零件磨损后可以单独更换，不需要整体更换整个部件，降低了设备的后期维护成本。建模过程中需要重点关注铰接位置的配合间隙，销轴与扳杆铰接孔之间采用间隙配合，保证转动顺畅无卡滞，固定座与安装面板之间设计了定位止口，安装时可以快速定位，不需要反复调整孔位对齐，锁紧压块的工作斜面角度经过反复校核，保证锁紧状态下具备自锁性能，不会因为机床振动导致手柄自行松脱，

　　影响加工安全。扳杆的表面做了哑光处理，避免车间灯光反射晃眼，固定座的边角都做了倒角处理，去除加工毛刺，安装后不会割伤操作人员。整个组件的所有零件都采用常见的金属切削工艺就能加工完成，固定座采用45号钢铣削加工后做发黑处理，具备一定的防锈能力，扳杆采用圆钢弯制成型后表面滚花，增加握持摩擦力，销轴采用标准圆柱销改制，不需要开模定制，适合机床维修、备件生产场景的小批量加工需求。在实际机床改造场景中，这类手柄结构也可以根据安装孔位的实际尺寸做参数化调整，只需要修改固定座的孔距、扳杆长度就能适配不同型号的车床、铣床操作面板的锁紧需求，结构通用性较强。
